smith圓圖怎么分析？請指教

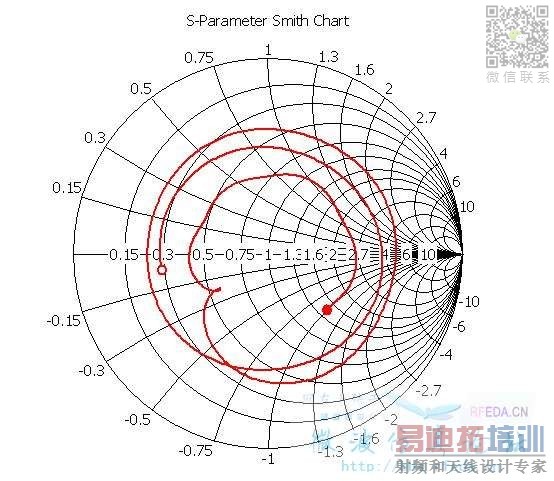

我想把我的圖片傳上來讓大家看看，怎么黏貼圖片后，看不見圖片，請指教

作為附件上傳。　圖片格式會自動識別顯示

提醒：附件類型不匹配

那就得換個圖片格式了，用畫圖板把圖片打開，另存一下吧。　　一般bmp的格式太大，換成jpg,gif的格式會小很多

好了，謝謝.smith圓圖怎么分析?請指教

拒絕回答，去看教科書！

小編挺幽默的。smith圓圖在微波技術基礎等電磁場專業里面都會有這門功課要學的。smith主要用來考慮阻抗匹配，由于仿真的往往是一個寬頻帶，而不是點頻。因此研究smith如果進行變換能夠匹配所仿真的負載。在你的上一帖中，你應該首先弄清楚你仿真的是哪個頻段，然后在smith設置所有觀察的頻段。看你上圖的smith阻抗很發散，要想收斂的話，很難啊，阻抗可以大可以小，大的話可以用更大的來阻，小的話可以用更小的來變阻抗，但要考慮實際能否加工。阻抗很發散的話，要想阻抗匹配很困難。這是一個難點啊。

樓上不愧是低調型大牛！
頂

6樓大牛一針見血，smth圓圖在大天線用的比較多（比如移動通信的基站天線）
一般的匹配流程是先讓阻抗在寬帶內比較收攏，在什么位置關系不大，然后利用傳輸線把阻抗拉到實軸，在用阻抗變換就ok了
