CST在參數掃描中保存所有結果的操作

   利用Transient Solver > Parameter Sweep 進行參數掃描分析時，保存在Tables下的結果只能是1D/0D的結果。如果用戶想將每次參數變化的計算結果，包括2D/3D結果，都保存下來，我們推薦您使用另外的方法——CST自帶的VBA宏P(guān)arameter + Mesh Study。

    下面來說明一下宏 Parameter + Mesh Study 的使用方法：

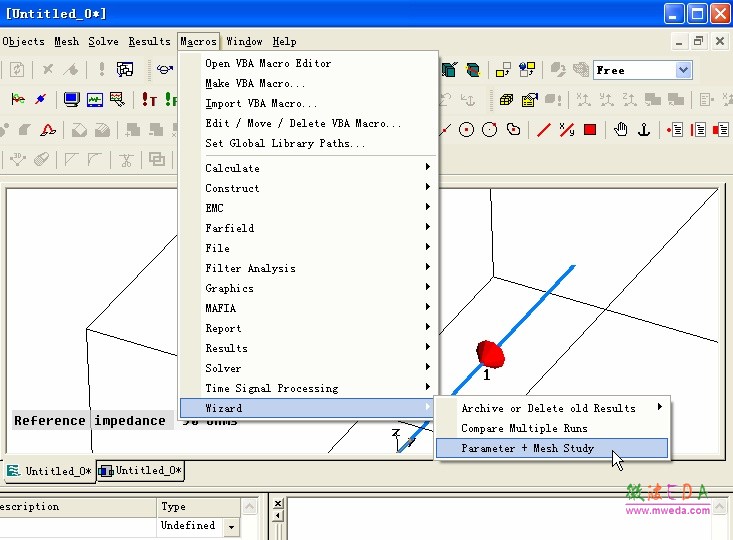

    1、將 CST 項目設置完畢后，運行 Macros > Wizard > Parameter + Mesh Study：

    2、 彈出的對話框中要求輸入變化參數的個數，這里我們只考察一個參數。

3、 點擊 OK 確認后，彈出對話框讓您定義參數變化范圍和變化步長：

    缺省情況下，參數選擇框中為%mesh，這個設置可以用了考察網格加密對結果的影響，也是種作收斂性分析方法。

    這里我們要進行參數掃描，在下拉菜單中選擇相應的參數。本例中為參數 a ，并設置了相應的范圍和步長：

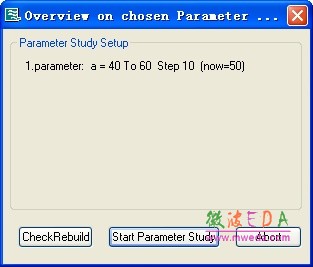

    4、點擊OK 確認后，彈出如下對話框，顯示了選擇參數，以及相關參數掃描設置，請點擊 Start Parameter Study 按鈕：

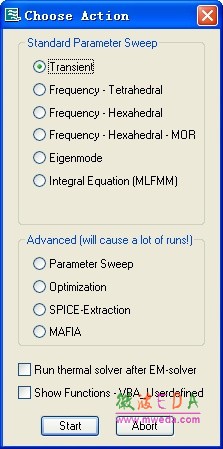

   5、彈出的對話框中可選擇您需要啟動的求解器，這里我們選擇時域求解器（Transient），其他還有些高級 設置，更多詳細信息，請參考此宏的在線幫助文檔。點擊 Start 按鈕，啟動參數掃描求解：
