CST 微波工作室參數掃描分析時比較史密斯圓圖結果

    在CST 微波工作室中，把參數掃描所得的多個S 參量結果在一張史密斯圓圖中顯示出來略微有些繁瑣。

    為了實現該項功能，需要事先將所有的結果保存到緩存區（激活Solver Parameters中的Store result data in cache），然后運行宏命令（Macros Wizard Compare Multiple Runs ）。

    另外：宏命令Compare Multiple Runs 功能十分強大，它可以對所有子文件夾進行遞歸的搜索，并且能夠比 較任意計算的任意結果。

    下面舉例說明具體過程：

    1) 打開求解器對話框，點選 Store result data in cache。

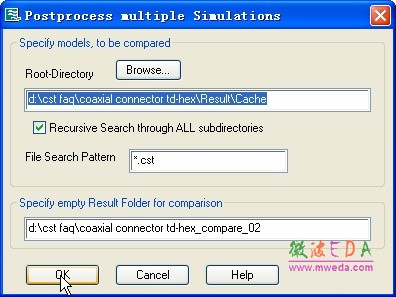

    2) 參數掃描完成后，運行宏命令 Macros Wizard Compare Multiple Runs ，設置好掃描文件范圍后，點擊OK。

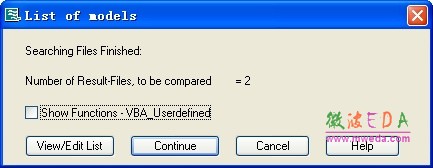

    3) 彈出的對話框給出您要比較的文件個數，點擊Continue。

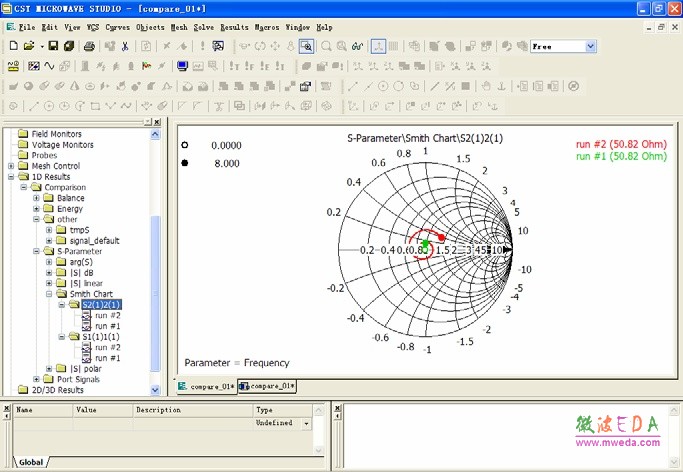

    4) 得到了S參量的史密斯圓圖。
