HFSS調諧分析的另一種使用方法

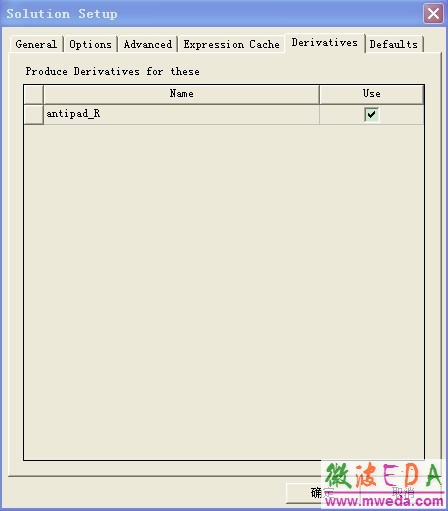

HFSS模型畫好后，setupsetup對話框里的Derivatives標簽下，antipad_R后面的Use復選框要選中，如下圖，因?yàn)槟Ｐ椭兄辉O(shè)置了一個變量，如果是多個變量，這里就要選擇你想要變化的變量。

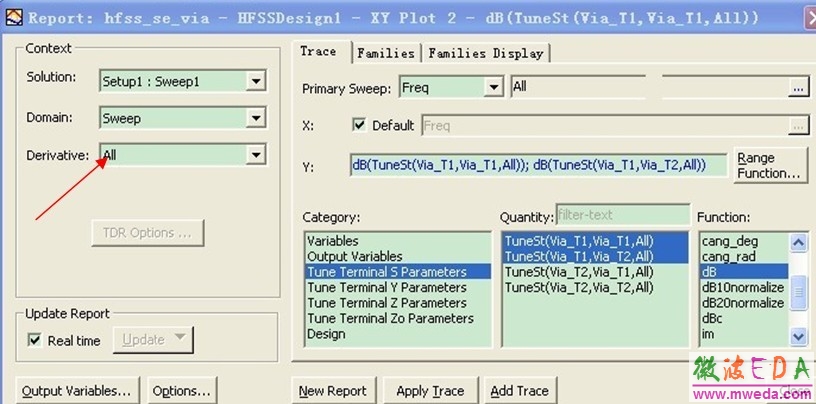

Analyze All后，Results里面可以看結果，和一般看結果有一個不同點在于Results > Create Terminal Solution Data Report > Rectangular Plot出來的對話框中的Derivative下拉單中要選擇“All”，如下圖：

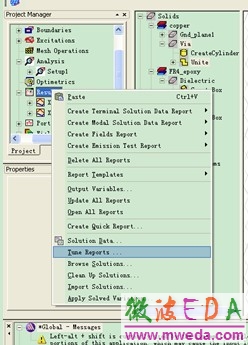

如果你想改變變量來看結果的變化，那就要用到HFSS-Results-Tune Reports(或者在Project Manager里面Results- Tune Reports)，如下圖：

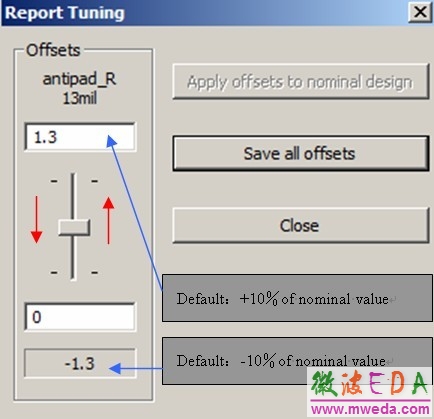

這時會出現Report Tuning框，如下圖，這里antipad_R是我建模過程中的一個變量，13mil是我給的初始值，變量的變化范圍是默認狀態的±10％，也就是13mil+13mil*10％~13mil-13mil*10％

        當然，上述操作也可以直接使用Optimetrics模型的Tuning功能來實現。
