4.3 HFSS中物體的材料屬性

    在 HFSS 中，所有三維物體模型都需要指定其材料屬性。對于常用的各向同性材料，材料屬性包括相對磁導率（Relative Permittivity）、相對介電常數（Relative Permeability）、電導率（Bulk Conductivity）、介質損耗正切（Dielectric Loss Tangent）和磁損耗正切 （Magnetic Loss Tangent）等信息；對于各向異性材料，材料屬性還包含相對磁導率張量、 相對介電常數張量、電導率張量、介質損耗正切張量和磁損耗正切張量等信息；對于鐵氧 體材料，材料屬性包含磁飽和度（Magnetic Saturation）、朗德因子（Lange G Factor）和磁 共振線寬H（Delta H）信息。

4.3.1 編輯物體材料庫

    HFSS 軟件自帶一個默認的系統材料庫，定義了多種常用的物體材料，每個 HFSS 工程設計都可以使用默認的系統材料庫。如果在系統材料庫中沒有用戶所需要的物體材料，用戶可以自己向材料庫中添加和定義新的材料；同時，對于系統材料庫中已經定義的材料，用戶也可以根據需要更改其材料屬性參數。

    從主菜單欄選擇【Tools】→【Edit Configured Libraries】→【Materials】命令，可以打開如圖 4.18 所示的材料庫編輯對話框；在該對話框中，可以添加新的物體材料或者編輯已定義物體材料的屬性參數。

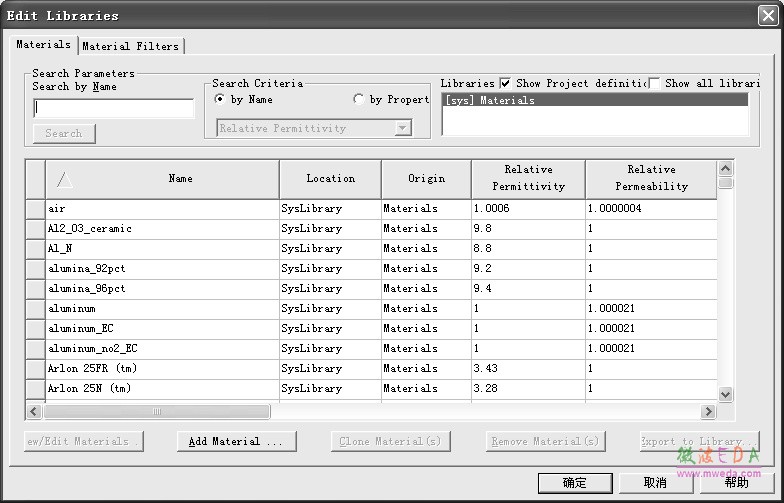

圖4.18  材料庫編輯對話框

    1．添加新材料

    單擊對話框下方的按鈕，打開圖 4.19 所示的材料屬性參數編輯對話框，可以定義/添加新的材料屬性。在該對話框中，Material Name 欄輸入新材料名稱， Properties of the Material 欄輸入新材料的各種屬性值。其中，Name 列對應材料屬性名稱；Type 列對應材料類型，如果是各項同性材料，該項需要選擇 Simple，如果是各項異性材料，該項需要選擇 anisotropic；Value 列對應材料屬性的值。例如，我們要向材料庫中新添加一個介質材料 FR4，其相對介電常數是 4.4，損耗正切約為 0.02；此時，可以在 Material name 欄輸入 材料名稱 MY_FR4，分別在 Relative Permittivity 和 Dielectric Loss Tangent 兩項對應的 Value 值處輸入 4.4 和 0.02，因?yàn)槭歉黜?xiàng)同性材料，Type 選擇 Simple，其他項保持默認值，然后單擊OK按鈕。此時，在材料庫中就添加了一個新的介質材料 MY_FR4，其相對介電常數為 4.4，損耗正切為 0.02。

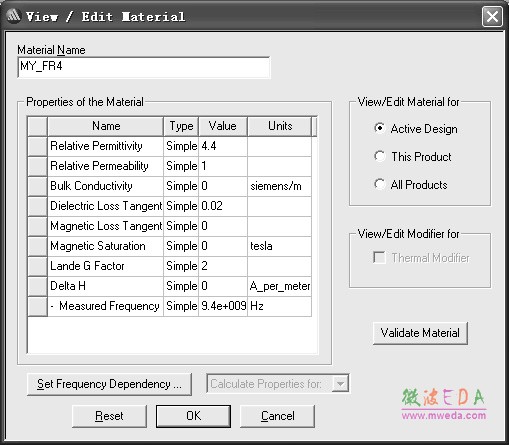

圖 4.19  材料屬性參數編輯對話框

    2．編輯材料屬性

    編輯或者更改已經定義的材料屬性參數，與添加新材料的操作相似。首先在圖 4.18 所示 的材料庫編輯對話框中找到需要更改的材料名稱，然后雙擊該材料，打開與圖 4.19 一樣 的材料屬性參數編輯對話框，在該對話框中即可更改各個屬性參數值。
