HFSS波端口(Wave Port)大小尺寸的估算

        波端口四周默認的邊界條件是理想導體邊界，因此對于波導或同軸線這類橫截面閉合的器件，端口截面四周都是導體，波端口直接定義在其終端橫截面上即可。而對于微帶線、帶狀線、共面波導等開放或半開放結構的傳輸線，電磁場并不完全束縛在導體和參考地之間，部分電磁能量會輻射到傳輸線四周的空氣和介質中，如圖1所示。此時設置的波端口需要有足夠大的尺寸，以避免電場耦合到波端口邊緣上，影響傳輸線的特性，進而影響到計算的準確性。下面根據工程實踐經驗，給出微帶線、帶狀線、槽線和共面波導4類開放或半開放結構的傳輸線在設置波端口激勵時端口的大致尺寸。

圖1  微帶線的電磁場分布

        （1） 微帶線
        對于微帶線電路，波端口的下邊緣必須與參考地重合。假設微帶線的線寬為w，介質層厚度為h，則波端口的高度一般設置為6～10h；當w≥h時，波端口的寬度一般設置為10w，當w < h時，波端口的寬度一般設置5w或者3～4h，如圖2（a）所示。
        （2）帶狀線
        對于帶狀線電路，波端口的上下邊緣必須與參考地重合。假設微帶線的線寬為w，介質層厚度為h，端口左右兩側的寬度在w≥h時一般設置為8w，在w<h時一般設置5w或者3～4h，如圖2（b）所示。
        （3）槽線
        對于槽線電路，如果有參考地，則波端口的下邊緣必須與參考地重合；如果沒有參考地，則波端口需要覆蓋介質層上下兩邊的空間，使槽線位于波端口的中央。假設槽線電路的縫隙寬度為g，介質層厚度為h，則波端口的高度需要大于4g和4h，波端口的寬度需要大于7g，即波端口兩側距離縫隙都大于3g，如圖2（c）所示。
        （4）共面波導
        對于共面波導電路，如果有參考地，則波端口的下邊緣必須與參考地重合；如果沒有參考地，則波端口需要覆蓋介質層上下兩邊的空間，此時共面波導位于波端口的中央。假設共面波導電路中間導線寬度為s，導線兩邊縫隙寬度為g，介質層厚度為h，則波端口的高度需要大于4g和4h，波端口左右兩側距離共面波導中心都需要大于3～5s（s >g時）或3～5g（g>s時），這樣波端口的總寬度需要大于10g和10s二者之間的較大值，如圖2（d）所示。

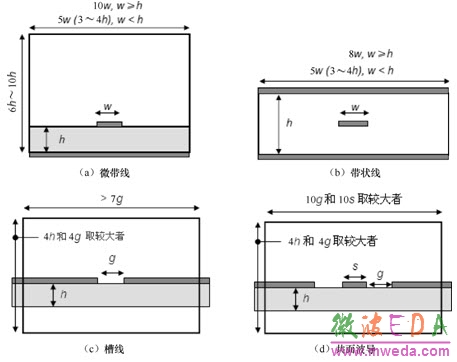

圖2  波端口尺寸估算值

        另外，還需要特別注意的是，在上述4種情況中，所設置的波端口寬度和高度都不能超過1/2個工作波長，否則會激發矩形波導模式，影響結果的準確性。
