4.4 HFSS改變視圖操作

    目前，我們都是通過默認的視角來創建和觀察物體模型的。實際上，在 HFSS 使用過程 中的任何時候，都可以通過一組簡單的操作命令來改變視角，從不同的角度觀察和顯示物體 模型。同時，還可以通過簡單的操作命令選擇顯示或隱藏物體模型。

    4.4.1 改變視圖的操作命令

    改變視圖的所有操作命令位于 HFSS 的 View 下拉菜單中，包括 Rotate、Pan、Zoom、Zoom In、Zoom Out、Fit All、Fit Selection 等操作命令。這些操作命令對應的功能在第 3 章關于 View 菜單的介紹中已經做了簡要的說明。

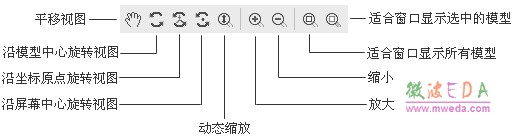

    為了方便用戶操作，在 HFSS 的工具欄上也列出了改變視圖操作命令的快捷方式，如圖4.21 所示。單擊相應的快捷方式按鈕，即可執行改變視圖的操作。這里，把每個快捷方式對應的功能做個詳細的闡述。學習過程中，讀者可以實際操作每個快捷方式，加深對每個操作的理解。

圖 4.21 改變視圖操作快捷方式

Pan：視圖平移操作。單擊該操作按鈕后，在三維模型窗口中鼠標光標形狀變為，按住鼠標左鍵后拖曳鼠標可以使物體模型視圖在窗口中上下左右平移。再次單擊該操作按鈕或者按 Esc 鍵，可以退出該操作。

Rotate around model center：物體模型視圖沿著模型中心旋轉顯示操作。單擊該操作按鈕后，在三維模型窗口中鼠標光標形狀變為，按住鼠標左鍵后拖曳鼠標可以使物體模型的視圖以模型的中心為中心，沿著鼠標拖曳的方向轉動。再次單擊該操作按鈕或者按Esc 鍵，可以退出該操作。

Rotate around current axis 和 Rotate around screen center：物體模型視圖沿著坐標原點/屏幕中心旋轉顯示操作。該操作命令的功能和操作方式與 Rotate around model center 相同，唯一的不同點是 Rotate around current axis 操作是模型視圖沿著當前使用坐標系的坐標原點旋轉，而 Rotate around screen center 操作是模型視圖沿著三維模型窗口 的中心旋轉。

Zoom：模型視圖動態縮放操作。單擊該操作按鈕，在三維模型窗口按住鼠標左鍵 拖曳鼠標可以動態放大和縮小顯示物體模型；鼠標向上拖曳為放大顯示，鼠標向下拖曳為縮 小顯示。再次單擊該操作按鈕或者按 Esc 鍵，可以退出該操作。

 Zoom In 和 Zoom Out：模型視圖的放大和縮小操作。單擊該操作按鈕，按住鼠 標左鍵在三維模型窗口中拉出一個矩形框，則 Zoom In 操作會放大矩形框至滿屏，矩形框內 的所有物體模型也相應地放大；Zoom Out 操作會按照該矩形框在整個三維模型窗口所占的比 例將模型縮小顯示。

Fit All Views：適合窗口大小，全屏顯示所有可見物體模型。

Fit Selection：適合窗口大小，全屏顯示選中的物體模型。該操作需要選中物體模 型后方可激活。

    由于改變視圖在物體建模過程中是很常用的操作，所以 HFSS 除了在工具欄上提供快捷方式外，還提供了非常便捷的快捷鍵。用戶在按住相應快捷鍵的同時按住鼠標左鍵并拖曳 鼠標即可完成旋轉、平移和動態縮放操作。

 Shift + 拖曳鼠標：對應“視圖平移操作”。

Alt + 拖曳鼠標：對應“旋轉視圖操作”。

Alt + Shift + 拖曳鼠標：對應“視圖動態縮放操作”。

此外，系統中還預先設定了9 種不同的視角，如圖 4.22 所示。按住 Alt 鍵的同時在三維 模型窗口中的相應位置雙擊鼠標，即可從相應的視角顯示物體模型。

圖4.22 預設視角

    4.4.2 顯示和隱藏物體模型

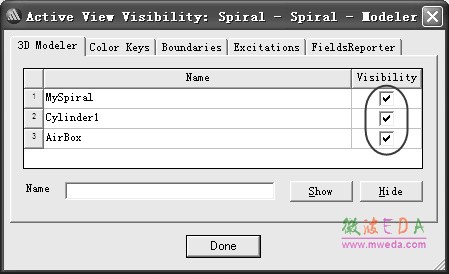

   顯示和隱藏物體模型的操作命令也位于 HFSS 的 View 下拉菜單中，包括 Hide Selection、 Show Selection、Show All 和 Active View Visibility 等操作命令。關于這4 個操作命令所對應 的功能在第 3 章 View 菜單小節也有簡單的說明。 從主菜單欄選擇【View】→【Active View Visibility】命令，或者單擊工具欄的按鈕， 打開圖 4.23 所示對話框。在該對話框中可以設置物體模型、邊界條件和端口激勵等的可見性。 例如，在圖示對話框的 3D Modeler 選項卡界面，列出了當前設計中所有的模型名稱，選中 Visibility 列的復選框表示顯示該物體模型，反之，不選中 Visibility 列的復選框則表示隱藏該 物體模型。

圖4.23 Active View Visibility 對話框
