4.1 創建長方體模型

    在HFSS 中，創建一個三維物體的基本模型（Primitive）的步驟如下。

• （1）設置柵格平面。
• （2）創建物體的基底。
• （3）設置物體的高度。
• （4）設置物體的材料屬性。

    本節以創建一個簡單的長方體模型為例，介紹 HFSS 中創建基本物體模型的操作步驟。 其中，有兩種方法確定物體模型的位置和大小：一是在建模時通過狀態欄輸入模型的準確位 置坐標和大小尺寸；二是首先粗略創建所需的物體模型，然后通過物體屬性窗口輸入模型的 準確位置坐標和大小尺寸。

4.1.1 創建長方體模型的操作步驟

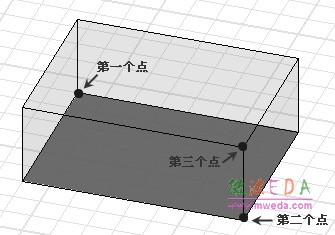

    我們要?jiǎng)?chuàng)建的長方體頂點坐標為（2，2，0），長、寬、高為6、8、3 的長方體，長度單位為當前工程的默認長度單位mm。在 HFSS 中，可以通過3 個點來確定這樣的一個長方體，如圖 4.1 所示。第一個點確定長方體基底矩形的起點，其坐標為（2，2，0）；第二個點確 定長方體基底矩形的長和寬，其相對坐標（dx，dy）為（6，8）；第三個點確定長方體的高度， 其相對坐標 dz 為3。

圖4.1 三點創建一個長方體

下面詳細講解整個創建過程。

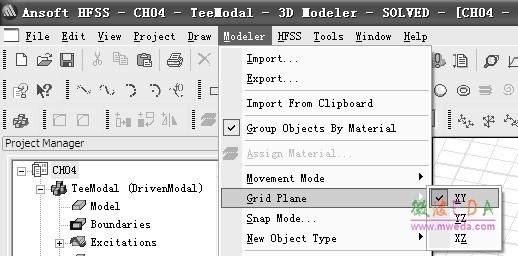

（1）從主菜單欄選擇【Modeler】→【Grid Plane】→【XY】，如圖 4.2 所示，設定當前柵 格平面為 xy 面。

圖 4.2 設定當前柵格平面

（2）從主菜單欄選擇【Draw】→【Box】，或者單擊工具欄的 按鈕，進入創建長方體 模型的狀態。

（3）在三維模型窗口中，移動光標到第一個點位置附近，單擊鼠標左鍵確定長方體的起 始點，如圖 4.3(a)所示；然后移動光標到第二個點位置附近，單擊鼠標左鍵在 xy 面創建矩形 基底，如圖 4.3(b)所示；再沿著 z 軸正向移動光標到第三個點位置附近，單擊鼠標左鍵確定 長方體的高度，如圖 4.3(c)所示。

圖 4.3 長方體創建過程

（4）上述操作完成后，會彈出如圖 4.4 所示的物體屬性對話框。選擇對話框中的 Command 選項卡，在 Position 項右側輸入長方體的起始點坐標（2，2，0），在 XSize、YSize 和 ZSize 項右側分別輸入長方體的長寬高 6、8 和 3。 圖4.4 屬性對話框 Command 選項卡

（5）選擇對話框中的Attribute選項卡，在Name項的右側輸入長方體模型的名稱TestBox， 單擊 Material 項右側按鈕，可以打開“材料設置”對話框，設置物體的材料屬性，這里 Material 項保持默認的真空屬性不變，如圖 4.5 所示。單擊 退出“屬性”對話框。

圖4.5  屬性對話框 Attribute 選項卡

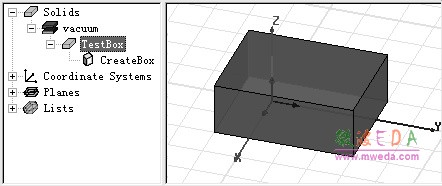

此時，在三維模型窗口就創建了一個頂點坐標在（2，2，0），長、寬、高為 6、8、3 的長方體模型。新創建的長方體模型的名稱 TestBox 和創建長方體的操作 CreateBox 會添加到三維模型窗口左側的操作歷史樹中。按快捷鍵 Ctrl+D，全屏顯示新建的長方體模型，如圖4.6 所示。

圖 4.6 操作歷史樹顯示創建的模型列表

    注意： 如果完成上述第3 步操作后，沒有自動彈出物體屬性對話框，需要從主菜 單欄選擇【Tools】→【Options】→【Modeler Options】命令，并在彈出的對話中 選擇Drawing 選項卡，勾選該選項卡界面最下方的 Edit Properties of New Primitives 復選框，單擊確定按鈕退出。然后重新創建模型，即可自動彈出屬性對話框。
