5.2.8 HFSS分層阻抗邊界條件

    分層阻抗邊界條件（Layered Impedance）是用多層結構將物體表面模擬為一個阻抗表面， 其效果與阻抗邊界條件相同；與阻抗邊界條件不同的是，對于分層阻抗邊界條件，HFSS 是根據輸入的分層結構數據和表面粗糙度來計算表面電阻值和表面電抗值的。分層阻抗邊界條件不支持快速掃頻。

   分層阻抗邊界條件的設置操作步驟如下。

    （1）選中需要分配為分層阻抗邊界條件的物體表面。

    （2）從主菜單欄選擇【HFSS】→【Boundaries】→【Assign】→【Layered Impedance】， 或者在三維模型窗口內單擊鼠標右鍵，從彈出菜單中選擇【Assign Boundary】→【Layered Impedance】，打開圖 5.14 所示的“分層阻抗邊界條件設置”對話框。

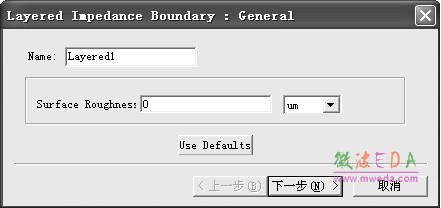

圖 5.14  分層阻抗邊界條件設置對話框之一

    （3）在該對話框的 Name 項中輸入分層阻抗邊界條件的名稱，其默認名稱為 Layeredn；Surface Roughness 項輸入表面層的粗糙度；然后單擊 按鈕，進入圖 5.15 所示對話框。

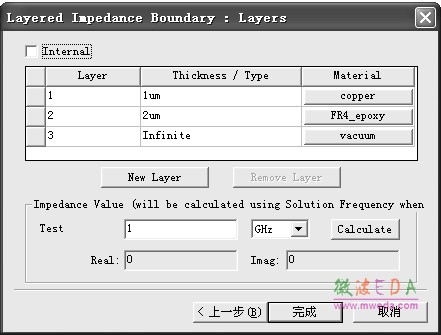

圖 5.15  分層阻抗邊界條件設置對話框之二

    （4）如果分層阻抗邊界條件定義在物體模型的最外層表面，不需要選中 Internal 復選框， 如果分層阻抗邊界條件定義在物體模型內部的表面上，則需要選中 Internal 復選框；然后設置分層結構的層數、每一層的厚度和每一層的材料；使用 New Layer 和 Remove Layer 按鈕可以添加和刪除上面分層結構的層數。另外，作為可選項，可以在 Impedance Value 欄計算 出上面分層結構的阻抗。最后單擊OK按鈕，完成分層阻抗邊界條件的設置。

    （5）設置完成后，分層阻抗邊界條件的名稱會自動添加到工程樹中的 Boundaries 節點下。
