5.3.5 HFSS中的入射波激勵

    入射波激勵（Incident Wave）是用戶設置的朝某一特定方向傳播的電磁波，其等相位面與傳播方向垂直；入射波照射到器件表面，和器件表面的夾角稱為入射角。入射波激勵常用于電磁散射問題，如雷達反射截面（RCS）的計算。 HFSS 最新版本允許用戶分配 7 種不同 類型的入射波激勵，分別為 Plane Wave、Hertzian-Dipole Wave、Cylindrical Wave、Gaussian Beam、Linear Antenna Wave、Far Field Wave 和 Near Field Wave。

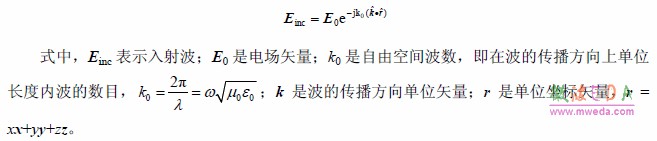

    入射波激勵的電場可以用下式來表示： 

    其中 k0、r 是常數，E0、k 需要用戶在定義入射波激勵時指定。在定義每種入射波激勵的過程中，都會彈出圖 5.42 所示的對話框，要求用戶指定入射波的電場矢量E0的方向和傳播方向k。

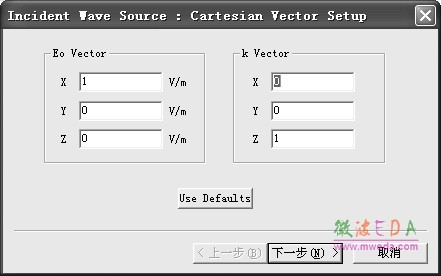

圖 5.42 “定義入射波電場矢量和傳播方向”對話框
