7.8.5 HFSS 靈敏度分析舉例

    從主菜單欄選擇【File】→【Open】命令，打開 7.8.1 節保存的 HFSS 工程文件 MS_Var.hfss； 然后從主菜單欄選擇【File】→【Save As】把該工程另存為 MS_Sensitivity. hfss。

    和 Optimetrics 模塊的其他分析功能一樣，在執行靈敏度分析功能之前需要添加用于靈敏度分析的變量。從前面的優化分析一節我們知道，在 width = 0.806 mm，height = 0.5 mm 時， 微帶線的特征阻抗約為 50 歐姆，那么這里就在 width = 0.806 mm，height = 0.5 mm 附近分析兩個變量的變化對微帶線的特征阻抗的影響。

    1．添加靈敏度分析變量

    從主菜單欄選擇【HFSS】→【Design Properties】命令，打開圖 7.36 所示的設計屬性”對話框。在該對話框中，選擇 Sensitivity 單選按鈕；在變量列表中，勾選變量 width 和 height 對應的 Include 復選框，選中該復選框表示該變量可用于靈敏度分析，反之則不可以用于靈敏度分析；Min、Max 項用于設置靈敏度分析時變量的變化范圍；因?yàn)樾枰��?width = 0.806 mm， height = 0.5 mm 附近進行靈敏度分析，所以變量 width 的 Min、Max 項分別設置為 0.7 mm 和 0.9 mm，變量 height 的 Min、Max 項分別設置為 0.4 mm 和 0.6 mm；Initial Disp.項主要用于確定靈敏度分析時變量初始值的范圍，這里設置為 0.1 mm。然后單擊確定按鈕退出設計屬性對話框，靈敏度分析變量添加完成。

圖7.36  添加靈敏度分析變量

    2．添加靈敏度分析設置

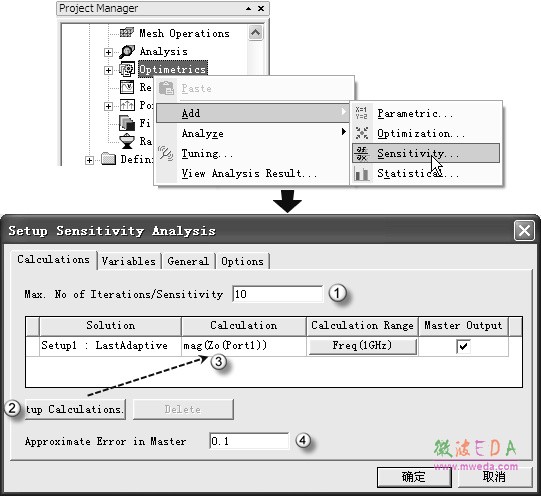

    右鍵單擊工程樹下的 Optimetrics 節點，從彈出的菜單中選擇【Add】→【Sensitivity】， 打開靈敏度分析設置對話框，如圖7.37 所示。

圖7.37  添加靈敏度分析設置的操作

    在該對話框中，①處的 Max. No of Iterations/Sensitivity 項用于設置每個分析變量的最大迭代次數，這里取為默認值10；在②處單擊 Setup Calculations.按鈕，打開與本章 7.8.3 節圖7.26 一樣的對話框，使用相同的操作添加函數 mag(Zo(Port1))到圖示的③處，作為靈敏度分 析結果函數，同時選中Master Output 復選框；在④處的 Approximate Error in Master 后輸入 0.1 作為可接受的誤差值。 然后單擊對話框的 Variables 選項卡，設置變量 width 和 height 的 Starting Value 的值分別為 0.806 mm 和 0.5 mm。單擊確定按鈕，退出對話框，完成靈敏度分析設置。

    此時，默認的靈敏度分析設置名稱 SensitivitySetup1 會自動添加到工程樹的 Optimetrics 節點下。

    3．運行靈敏度分析

    單擊工具欄的按鈕，檢查設計的完整性以及設計中是否存在錯誤，如果設計完整且正確，即可運行靈敏度分析。

    展開工程樹下的 Optimetrics 節點，右鍵單擊 Optimetrics 節點下的 SensitivitySetup1 項， 從彈出菜單中選擇【Analyze】命令，開始運行靈敏度分析。

    4．查看結果

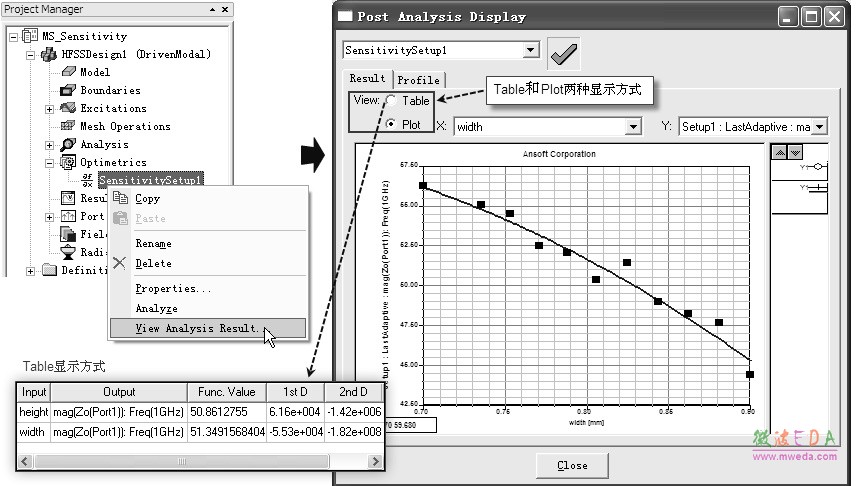

    靈敏度分析完成后，右鍵單擊工程樹 Optimetrics 節點下的 SensitivitySetup1 項，從彈出菜單中選擇【View Analyze Result…】命令，即可打開如圖 7.38 所示的 Post Analysis Display 對話框，顯示分析結果。在該對話框中，選中Plot 單選按鈕則顯示定義的輸出函數與靈敏度分析變量之間的關系；選擇Table 單選按鈕則會顯示靈敏度分析變量所對應的輸出函數（Output）、輸出函數的回歸值（Func. Value）、回歸的一階導數（1st D）、回歸 的二階導數（2nd D）。

圖 7.38 靈敏度分析結果

    5．保存設計

    靈敏度分析完成后，單擊工具欄的按鈕，保存設計；然后選擇主菜單【File】→【Close】 命令，關閉當前工程設計。
