8.1 求解信息數據

    在 HFSS 求解分析過程中或者求解分析完成后，單擊【HFSS】→【Results】→【Solution Data】命令，或者右鍵單擊工程樹下的 Results 節點，從彈出菜單中選擇【Solution Data】命令，可以打開如圖 8.1 所示的“求解信息顯示”對話框，顯示各種求解信息。

    在該對話框中，最上方的 Simulation 項列出了當前設計中所有的求解設置名稱；從其下拉列表中可以選擇相應的求解設置名稱，顯示與該求解設置對應的求解信息；Design Variation 項列出了設計中使用的變量的值，單擊其右側的按鈕，可以選擇變量值，顯示與該組變量值對應的求解信息；下方的 Profile、Convergence、Matrix Data 和 Mesh Statistics 4 個選項卡， 分別顯示不同的求解信息。

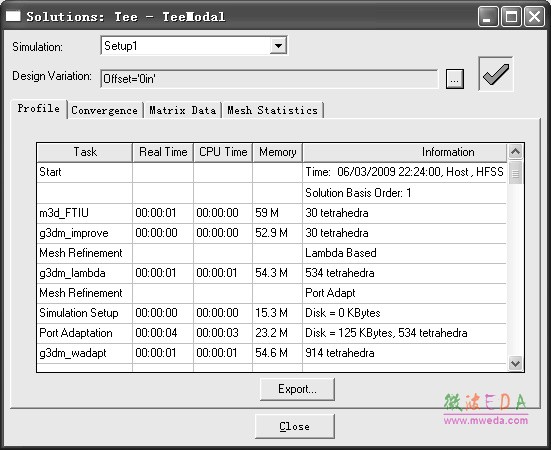

    其中，Profile 選項卡顯示各個模塊的求解時間和所占用的內存資源等信息，如圖 8.1 所示。

圖 8.1  求解信息顯示對話框

    Convergence 選項卡顯示自適應網格剖分過程的收斂信息，包括網格剖分的迭代次數、網格數目和收斂誤差值等信息。

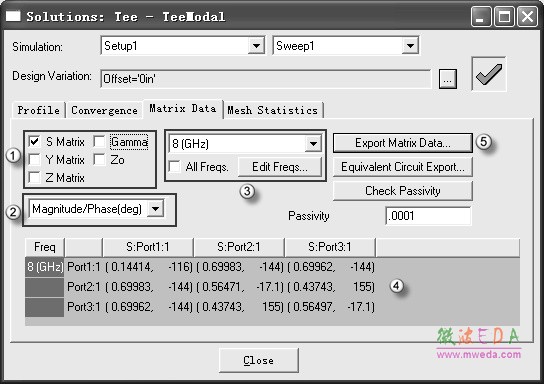

    Matrix Data 選項卡顯示求解的各個參數矩陣結果，如圖 8.2 所示。

圖 8.2  求解信息顯示對話框之Matrix Data 選項卡

    該選項卡中，①處可以選擇需要顯示的參數，包括散射矩陣（S Matrix）、導納矩陣（Y Matrix）、阻抗矩陣（Z Matrix）、傳播常數（Gamma）和特征阻抗（Z0）；從②處的下拉列表 中可以選擇參數的顯示方式，包括幅度/相位（Magnitude/Phase）、實部/虛部（Real/Imaginary）、 dB/相位（即幅度轉換成 dB）等顯示方式；③處可以選擇頻率點，顯示在該頻率點上的參數值；④處為參數值顯示區域，顯示求解的參數矩陣結果；單擊⑤處的Export Matrix Data按鈕， 可以導出 S 參數矩陣，并保存成標準的 Touchstone 文件格式，供其他 EDA 工具（如 Ansoft  Designer、ADS）調用。 Mesh Statistics 選項卡顯示網格剖分的相關統計信息，包括網格數目、網格大小等。
