10.5 HFSS中創建微帶天線模型

    創建一個長、寬、高為80mm、80mm、5mm 的長方體作為介質板層，介質板層的底部位于參考地上（即 z=0 的 xoy 面上），其頂點坐標為（40，40，0），介質板的材料為 R04003，介質板層命名為Substrate。

     （1）從主菜單欄選擇【Draw】→【Box】命令，或者單擊工具欄的 按鈕，進入創建長方體模型的狀態，在三維模型窗口任一位置單擊鼠標左鍵確定一個點；然后在xy 面上移動鼠 標光標，在繪制出一個矩形后單擊鼠標左鍵確定第二個點；最后沿著z 軸方向移動鼠標光標，在繪制出一個長方體后單擊鼠標左鍵確定第三個點。此時，彈出長方體的屬性對話框。

    （2）單擊對話框的 Command 選項卡，在 Position 項對應的Value 值處輸入長方體的頂點坐標（40，40，0），在XSize、YSize 和 ZXize 項對應的 Value 值處分別輸入長方體的長、 寬和高80、80 和5。

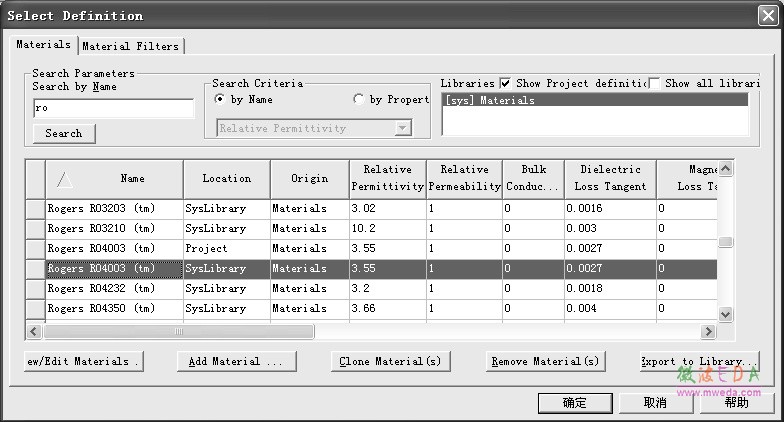

    （3）單擊對話框的 Attribute 選項卡，在 Name 項對應的 Value 值處輸入長方體的名稱 Substrate；單擊 Material 項對應的 Value 值按鈕，打開如圖 10.11 所示的 Select Definition 對話框，通過對話框左上方的 Search By Name 項搜索并選中介質材料 Rogers R04003，然后單擊按鈕，設置長方體的材料為 Rogers 04003；單擊 Color 項對應的 Edit 按鈕，將模型的顏色設置為綠色；單擊Transparent 項對應的 Value 值按鈕，設置模型透明度為0.6；最后單 擊屬性對話框的按鈕，完成設置，退出對話框。

圖 10.11 Select Definition 對話框

    （4）按下快捷鍵 Ctrl+D，適合窗口大小全屏顯示創建的模型，如圖 10.12 所示。

圖 10.12 創建的介質層模型

    10.5.5 創建微帶貼片

    在z=5 的xOy 面上創建一個頂點坐標為（15.5mm，20.7mm，5mm），大小為 31.0mm*41.4mm 的矩形面作為微帶貼片，命名為Patch，并為其分配理想導體邊界條件。

    （1）從主菜單欄選擇【Draw】→【Rectangle】命令，或者單擊工具欄按鈕，進入創建矩形面模型的狀態；在三維模型窗口任一位置單擊鼠標左鍵確定一個點；然后在 xy 面上移 動鼠標光標，繪制出一個矩形后單擊鼠標左鍵確定第二個點。此時，彈出矩形面屬性對話框。

    （2）單擊該對話框的 Command 選項卡，在 Position 項對應的 Value 值處輸入矩形面起始點坐標（15.5，20.7，5），在 XSize 和 YSize 項對應的 Value 值處輸入矩形面的長度31.0 和寬度41.4。然后單擊對話框的 Attribute 選項卡，在 Name 項對應的 Value 值處輸入矩形面 的名稱 Patch；單擊Color 項對應的 Edit 按鈕，將模型的顏色設置為黃褐色；單擊 Transparent 項對應的 Value 值按鈕，設置模型透明度為 0.4；如圖 10.13 所示。最后，單擊按鈕結束。

圖 10.13 矩形面屬性對話框

    （3）按下快捷鍵 Ctrl+D，適合窗口大小全屏顯示創建的模型，如圖 10.14 所示。

圖 10.14 創建的微帶貼片

    （4）在操作歷史樹中，單擊選中新建的微帶貼片 Patch，選中后的模型會高亮顯示。

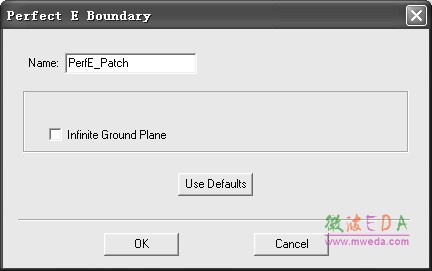

    （5）在三維模型窗口單擊右鍵，從彈出菜單中選擇【Assign Boundary】→【Perfect E】，打開如圖 10.15 所示的 Perfect E Boundary 對話框，給微帶貼片Patch 分配理想導體邊界條件，并將理想導體邊界命名為PerfE_Patch，然后單擊按鈕結束。

圖 10.15 Perfect E Boundary 設置對話框
