11.7 HFSS陣列天線設計之查看仿真分析結果

     在仿真計算完成后，分別查看天線陣元和天線陣列的場強方向圖，這里只查看上半球自由空 間（即 z >0 的半球）上的場強分布，包括天線陣元在 xOz 和yOz 平面上的場強方向圖、天線陣元 的三維場強方向圖以及天線陣列在 xOz 和yOz 平面上的場強方向圖、天線陣列的三維場強方向圖。

    11.7.1 定義輻射表面

    1．定義 xOz 和 yOz 在 z>0 自由空間中的輻射表面

    右鍵單擊工程樹下的 Radiation 節點，從彈出菜單中選擇【Insert Far Field Setup】→【Infinite Sphere】命令，打開如圖 11.23 所示的 Far Field Radiation Sphere Setup 對話框，定義輻射表面。在該對話框中，Name 項輸入輻射表面的名稱 2D Plane；Phi 角度對應的 Start、Stop 和 Step 項分別輸入0deg、90deg 和 90deg；Theta 角度對應的 Start、Stop 和 Step 項分別輸入90deg、90deg 和 1deg；然后單擊按鈕，完成設置。

圖 11.23 Far Field Radiation Sphere Setup 對話框

    此時，定義的輻射表面名稱 2D Plane 會添加到工程樹的 Radiation 節點下。

    2．定義 z>0 自由空間中的半球面為輻射表面

    和步驟 1 的操作相同。右鍵單擊工程樹下的 Radiation 節點，從彈出菜單中選擇【Insert Far Field Setup】→【Infinite Sphere】命令，打開如上圖 11.23 所示的對話框。在該對話框中，Name  項輸入輻射表面的名稱 3D Sphere；Phi 角度對應的 Start、Stop 和 Step 項分別輸入0deg、360deg 和1deg；Theta 角度對應的 Start、Stop 和 Step 項分別輸入 0deg、90deg 和 1deg；然后單擊按鈕，完成設置。

    此時，定義的輻射表面名稱 3D Sphere 會添加到工程樹的 Radiation 節點下。

    11.7.2 查看天線陣元場強方向圖

    1．查看 xOy 和 yOz 面上的陣元場強方向圖

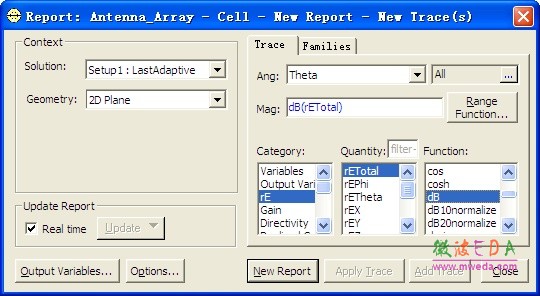

    右鍵單擊工程樹下的 Results 節點，從彈出菜單中選擇【Create Far Fields Report】→ 【Radiation Pattern】命令，打開如圖 11.24 所示的“報告設置”對話框。

圖 11.24 平面場強方向圖“報告設置”對話框

    在該對話框中，Geometry 項選擇上一節定義的輻射面 2D Plane，Category 項選擇 rE，Quantity 項選擇rETotal，Function 項選擇 dB；然后單擊按鈕，生成如圖 11.25 所 示的 xOy 和 yOz 平面上的場強方向圖。

圖 11.25 天線陣元平面場強方向圖

    2．查看陣元三維場強方向圖

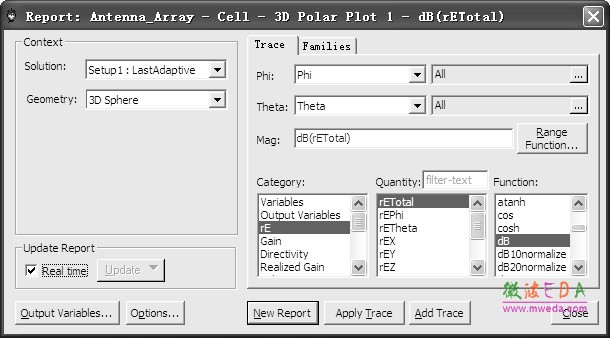

    右鍵單擊工程樹下的 Results 節點，從彈出菜單中選擇【Create Far Fields Report】→【3D Polar Plot】命令，打開如圖 11.26 所示的“報告設置”對話框。在該對話框中，Geometry 項 選擇前面定義的輻射面 3D Sphere，Category 項選擇 rE，Quantity 項選擇 rETotal，Function  項選擇 dB；然后單擊按鈕，生成如圖 11.27 所示的三維場強方向圖。

圖 11.26 三維場強方向圖“報告設置”對話框

圖 11.27 陣元三維場強方向圖
