13.9 HFSS諧振腔設計之參數掃描分析

    添加參數掃描分析設置后，首先單擊工具欄按鈕，檢查設計的完整性和正確性。檢查確認設計正確無誤后，展開工程樹下的 Optimetrics 節點，右鍵單擊Optimetrics 節點下的ParametricSetup1 項，從彈出菜單中選擇【Analyze】命令，運行參數掃描分析。

    13.9.4 參數掃描分析結果

    參數掃描分析計算完成后，從分析結果中我們可以查看模式1 和模式2 的諧振頻率與介質圓柱體高度之間的變化關系。

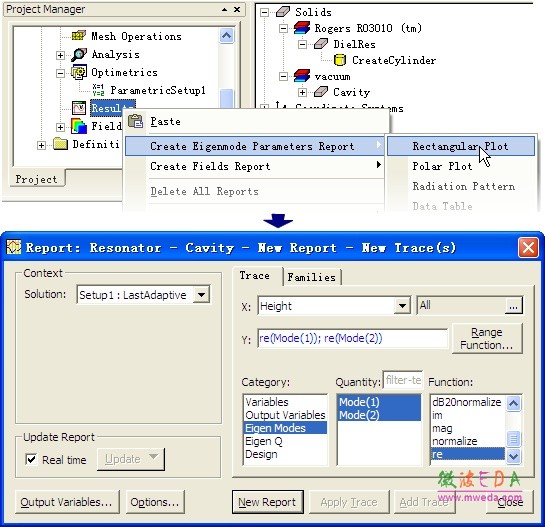

    （1）右鍵單擊工程樹下的 Results 節點，從彈出菜單中選擇【Create Eigenmode Parameters Report】→【Rectangular Plot】命令，打開報告設置對話框，如圖 13.25 所示。

圖 13.25 查看參數掃描結果操作

（2）在該對話框中，確認X 項對應的是變量 Height，Category 欄選擇 Eigen Modes， Quantity 欄在按住 Ctrl 鍵的同時選擇 Mode(1)和 Mode(2)，F(xiàn)unction 欄選擇re。然后單擊按鈕，生成模式1 和模式2 的諧振頻率隨介質圓柱高度Height 的變化曲線， 如圖 13.26 所示。

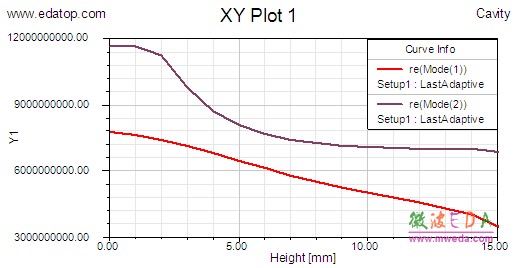

圖 13.26 模式1和模式2 的頻率隨變量Height 的變化曲線

    從圖 13.26 所示的結果中可以看出，隨著介質圓柱的逐漸升高，模式1和模式2的諧振頻率逐漸降低，通過改變介質圓柱的高度即可以改變圓形腔體內部的諧振頻率。

    13.10 保存并退出HFSS

    至此，我們完成了圓形諧振腔的設計分析。單擊工具欄的按鈕，保存設計；然后，從主菜單欄選【File】→【Exit】，退出HFSS。
