14.4 HFSS SAR計算之創建偶極子天線模型

文章來源: 本站原創    錄入: mweda.com

    14.4.3 給偶極子天線分配集總端口激勵

    1.設置當前繪圖平面

     單擊工具欄快捷按鈕,從其下拉列表中選擇XY,設置當前繪圖平面為xy 面。

    2.創建集總端口平面

    (1)從主菜單欄選擇【Draw】→【Rectangle】命令,或者單擊工具欄的按鈕,進入創建矩形面模型的狀態。

    (2)在狀態欄輸入矩形面的起始點坐標(1.8,0.5,0),即在狀態欄 X、Y、Z 項對應的文本框中分別輸入1.8、0.5、0,如圖 14.12 所示,然后單擊回車鍵確認;接著在狀態欄 dX、dY、dZ 項對應的文本框處分別輸入 3.6、1、0,如圖 14.13 所示,并再次單擊回車鍵確認。此時,彈出矩形面的屬性對話框,選擇對話框的 Attribute 選項卡,Name 項對應的值改為 Source,把矩形面命名為Source;單擊按鈕,完成該矩形面的創建。



圖14.12 狀態欄輸入矩形面的起始點坐標



圖14.13 狀態欄輸入矩形面的長和寬


    3.設置集總端口激勵

    (1)從主菜單欄選擇【Edit】→【Select】→【By Name】命令,打開如圖 14.14 所示的Select Object對話框,選擇Source,并單擊按鈕。此時,選中剛創建的矩形面Source。


圖 14.14 Select Object 對話框

    (2)從主菜單欄選擇【HFSS】→【Excitations】→【Assign】→【Lump Port】命令,打開Lumped Port 對話框,設置集總端口激勵。

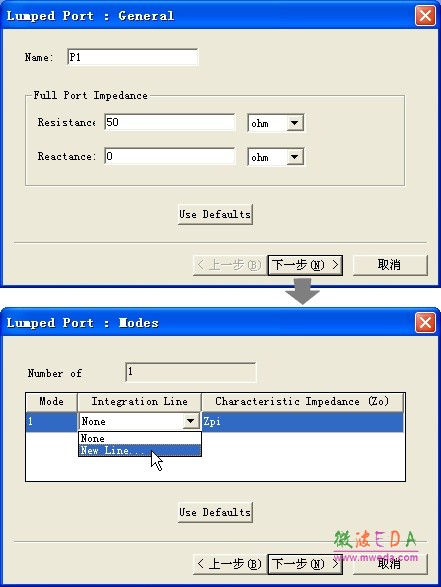

    (3)在對話框的 General 選項卡界面,Name 項輸入端口的名稱P1,然后單擊按鈕, 進入 Modes 選項卡界面。在Modes 選項卡界面,單擊Integration Line 項下面的none,從打開的下拉表中選擇“New Line…”,如圖 14.15 所示。此時,退出對話框,進入設置端口積分線狀態。在 狀態欄 X、Y、Z 項對應的文本框中分別輸入 0、0.5、0,單擊回車鍵確認;繼續在狀態欄 dX、 dY、dZ 項對應的文本框處分別輸入 0、1、0,再次單擊回車鍵確認。此時,退回到 Lumped Port 對話框,一直單擊按鈕,直到完成。


圖 14.15 Lumped Port 對話框

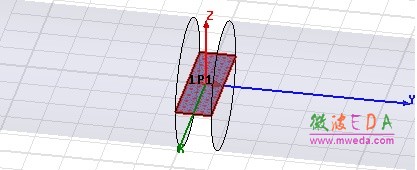

    (4)完成設置后,定義的集總端口激勵如圖 14.16 所示。


圖 14.16 偶極子天線的集總端口激勵
