14.10 HFSS計算SAR實例之查看分析結果

    仿真分析完成后，查看腦組織液內部，即BrainFluid 模型內部的 SAR 和電場分布。

    14.10.1 SAR 計算結果

    顯示14.6 節創建的直線段SAR_Line 位置上的SAR 計算結果。

    （1）右鍵單擊工程樹下的 Results 節點，從彈出菜單中選擇【Create Fields Report】→ 【Rectangular Plot】命令，打開如圖 14.33 所示的報告設置對話框。

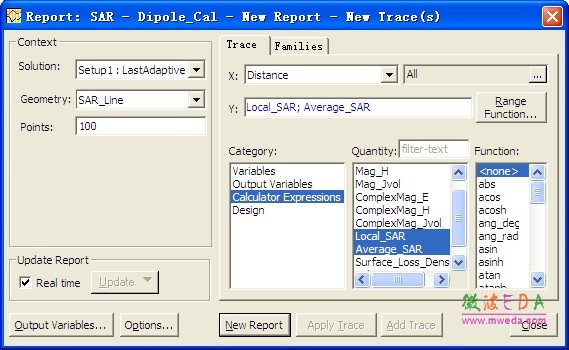

圖 14.33 SAR 結果報告設置對話框

    （2）在該對話框中，右側 Geometry 項選擇SAR_Line，Points 項輸入100；左側 X 項選擇Distance，Category 項選擇Calculator Expression，Quantity 項在按下Ctrl 鍵的同時選擇Local_SAR 和 Average_SAR，Function 項選擇<none>，然后單擊按鈕，再單擊按鈕關閉對話框。

圖14.32  檢查結果顯示對話框

    （3）此時，生成局部SAR 值和平均SAR 值隨著SAR_Line 距離變化的曲線，如圖14.34 所示。

圖14.34 局部SAR 和平均SAR 值結果

   14.10.2 BrainFluid 模型內部的電場分布

    查看BrainFluid 模型內部yz 截面上的電場分布。

    （1）展開操作歷史樹下的 Planes 節點，單擊選擇 Global:YZ。

    （2）右鍵單擊工程樹下的 Field Overlays 節點，從彈出菜單中選擇【Plot Field】→【E】 →【Mag_E】命令，打開如圖 14.35 所示的 Create Field Plot 對話框。

圖 14.35 Create Field Plot 對話框

    （3）在該對話框中，In Volume 欄選擇 BrainFluid，其他項保持默認設置不變，然后單擊按鈕，生成圖 14.36 所示的 BrainFluid 模型內部電場分布圖。

圖 14.36 BrainFluid 模型內部電場分布圖

    14.11 保存并退出HFSS

    至此，我們完成了 SAR 測試裝置簡易偶極子校準系統的設計分析。單擊工具欄的按鈕，保存設計；然后，從主菜單欄選擇【File】→【Exit】，退出HFSS。
