HFSS場計算器計算結果處理

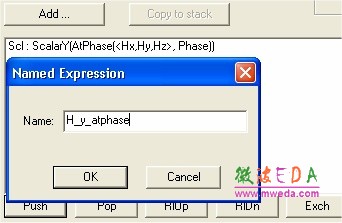

    場計算器中任何一個結果保存為命名表達式后（Named Expression）均可以作出場覆蓋圖Field Overlay。和結果中已有的標準場量輸出方式是一樣的。在場計算器中生成表達式：點擊 Named Expression 下面的 Add… 按鈕。 下圖是保存一個標量數據，特定相位下的磁場 y 軸分量。

    然后直接可以像標準常量一樣作場覆蓋圖 HFSS > Fields > Plot Calculated Expression

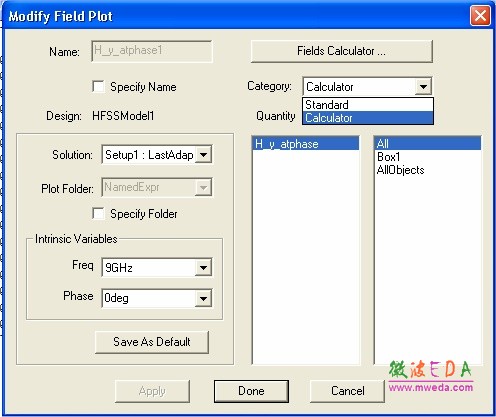

    同樣，可以在 Modify Plot… 對話框中選擇 Calculator ，顯示輸出變量目錄。點擊用戶 自定義的表達式名稱，作出場覆蓋圖。

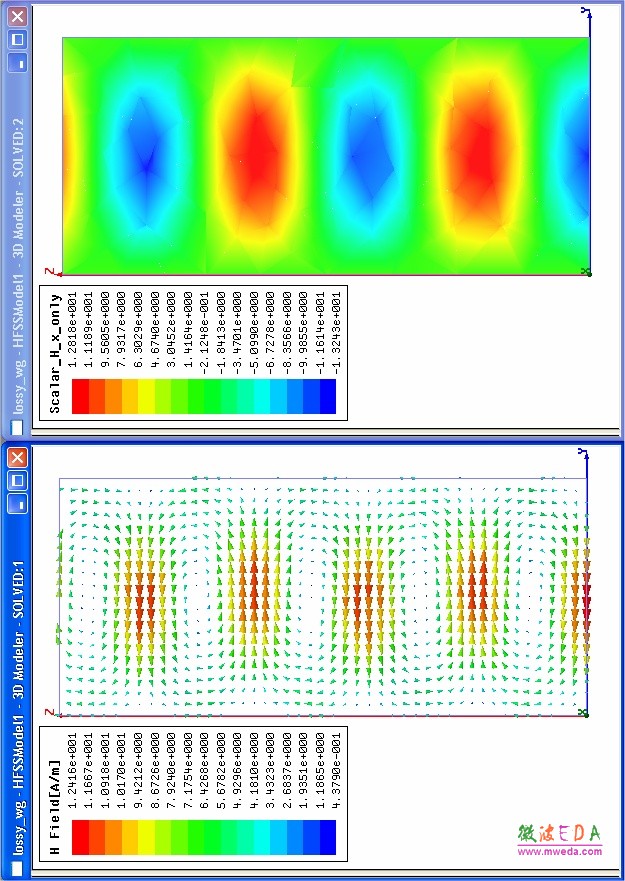

    下面的例子顯示的是標準的 Vector_H 場圖和在場計算器中自定義的表達式：ScalarY(AtPhase(<Hx, Hy, Hz>, Phase))場圖。可以看到自定義的場量有正有負，這是因?yàn)橛?jì) 算的時候沒有像標準幅度場一樣取幅度或絕對值（Mag 或Abs ） 。同時可以注意到矢量場圖的Y 軸分量與自定義場圖的結果是一致的。
