HFSS和Designer協同仿真之Combline濾波器設計

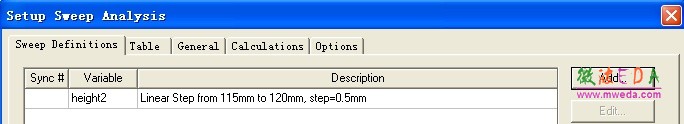

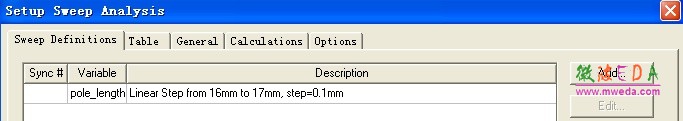

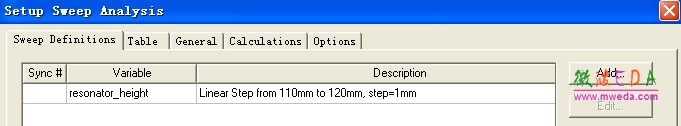

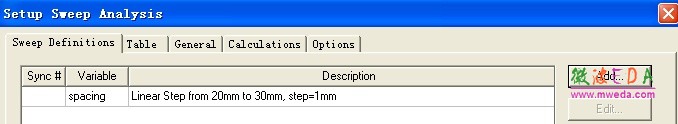

    對于參數化掃描，HFSS 除了支持手工設置參數化掃描點的方式外，還可支持DOE （Design On Experience）的方式，后者可通過直接在數表中輸入掃描點來自動生成相應的HFSS 參數化掃描設置，比較適合流程化的設計仿真。如前所述，我們可以分別對中間3 根金屬棒的長度height2、兩側金屬棒的長度height1、金屬棒間的距離 S1 和 S2 以及輻射器與外側金屬棒間的距離pole-length 設置一系列參數化掃描。


    這些參數化掃描的結果將為優化設計提供基礎數據，而優化的過程則是在 Ansoft Designer 的電路設計中完成的。

    3)  建立HFSS 與 Ansoft Designer 間的動態鏈接

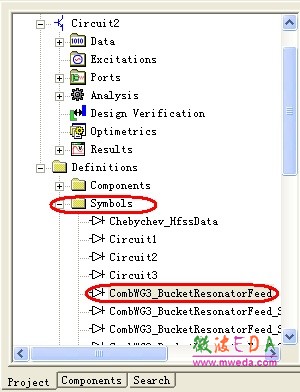

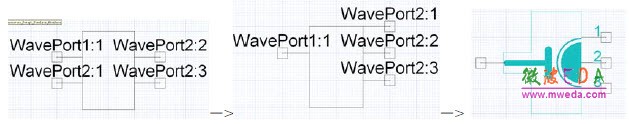

    與例（一）中的操作相同，我們可通過在ADE 的電路原理圖設計中插入子電路的形式將 HFSS 中基本單元連接進來。由于BucketResonatorFeed.hfss 的 waveport2 以及 Coupled-Bucket-Resonator.hfss 的兩個waveport 都分別包含了3 個模式，因此當它以元件的形式導入電路設計時相應的waveport 也會對應3 個 Pin 腳。使用者可對 ADE 中的器件符號 進行自由的編輯，因此為了連接電路的方便，我們可對Pin 腳的位置做調整，并且還可為元件編輯更美觀的符號。

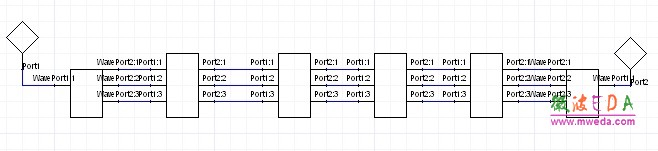

    對元件 Pin 腳的位置進行調整后，得到如下圖所示的電路原理圖。
