HFSS設計手機中的縫隙天線

    如圖6、7 所示，某手機中使用到的縫隙天線，縫隙寬1mm，離板邊緣1mm。按50 歐姆阻抗設計饋線寬度，其他層不可以覆蓋縫隙。

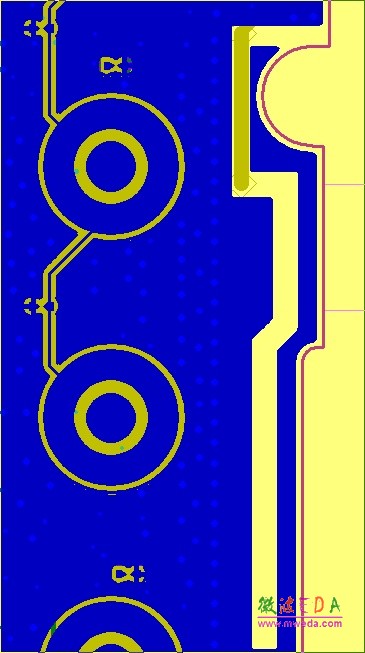

圖6 某手機藍牙縫隙天線局部圖

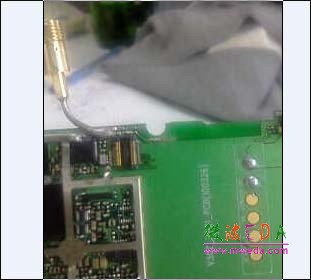

圖7  手機實物圖

    實際測試結果如圖 8、9、10 所示，該手機因?yàn)槭欠�蓋機，所以S11 要兼顧開合蓋。匹配之后的阻抗接近50 歐姆。

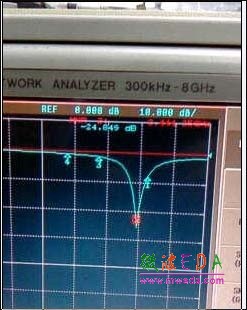

圖8  S11

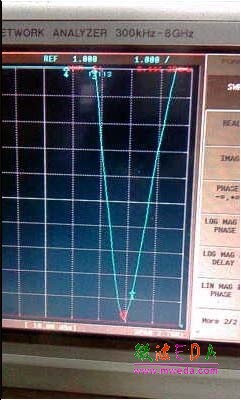

圖9 VSWR<2

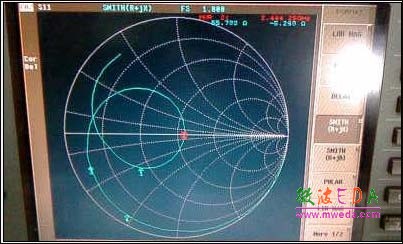

圖10  匹配后的阻抗

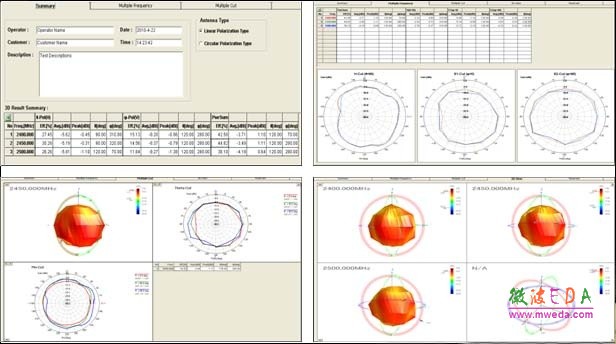

    3D 暗室測試的無源效率如圖11、12 所示，包括開合蓋。

圖11 開蓋效率45%

圖12 合蓋效率25%

    實際使用效果：清晰通話最遠距離45 米，有些方向通話會少2 米左右。傳輸文件的距離會更遠。

    4 結論

    HFSS 作為一款計算準確的仿真軟件，在現代天線設計中具有很好的指導分析作用。通 過的HFSS 軟件的設計分析，縫隙天線大量使用在了我司的手持設備中，為企業節約了大量的成本。
