HFSS場計算器功能介紹

文章來源: Ansoft    錄入: mweda.com

    3. 場計算器功能介紹

    3.1 算式輸入和確認區

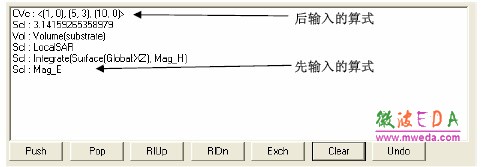

    算式輸入自上而下,最上面算式是最新輸入的,最下面算式的是最先輸入的。 (注意這與傳統的手持式數學計算其輸入是相反的)

    3.2 算式輸入?yún)^(qū)操作

    算式輸入?yún)^(qū)操作是通過其底部一排按鈕實現的。
    Push:壓棧,將算式顯示區的第一行壓入棧區作緩存。
    Pop:出棧,將棧區中的算式彈出進入算式輸入?yún)^(qū),算是中原有的第一行刪除。
    Rlup:向上滾動,棧區頂行移動到棧區底部,棧區內其他部分上移。
    Rldn:向下滾動,棧區底行移動到棧區頂部,棧區內其他部分下移。
    Exch:交換,算式區的第一行和第二行上下交換。
    Clear:清除,清除算式輸入?yún)^(qū)的公式。
    Undo:撤銷上一步操作。

    3.3 物理量輸入

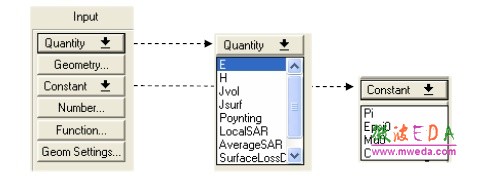

    輸入欄 Input Column 包括所有計算所需的物理量:場數據、幾何結構數據、數值。點擊Qty (quantity)下拉菜單可以輸入當前工程的場數據(如電場、磁場、坡印廷矢量等)。

    所有物理量輸入都是基于當前的激勵情況(在Edit Source 中可以更改場的激勵)

    E:電場;
    H:磁場;
    Jvol:體電流,由如下公式計算,包含傳導和位移電流。


    Jsurf:面電流,由如下公式計算:


    n是面的法線。
    Poynting:坡印廷矢量;


    Local SAR:局部比吸收率和 Average SAR 平均比吸收率,計算如下:


    ρ 是質量密度。

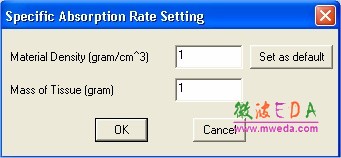

    局部比吸收率是根據初始場量計算得到的,平均比吸收率是對于每個網格點計算包圍該 網格點的小體積的平均 SAR。該體積通過 HFSS > Fields > SAR Setting… 設置確定。

    Surface Loss Density 面損耗密度和Volume Loss Density 體損耗密度:可以直接輸出到 Ansoft ePhysics™ 模塊中進行熱分析的量。通過如下公式計算得到:

    Geometry:計算中所用到的幾何結構。

    Constant:常數選擇在物理和電磁場中常用的常數,如 Pi,E0,U0, C 等。

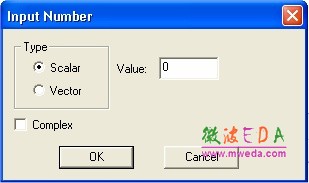

    Number:輸入標量、矢量、復數等計算中用到的數。

    Function:調用預先定義的變量和 HFSS 內部保留的變量。

    Geometry Settings:設置幾何結構的采樣點數。
