電源原理分析、波形分析、電磁干擾回路及布板設計

Flyback 變換器模態分析

ON：開關管導通，變壓器原邊充電，二極管關斷，負載由輸出濾波電容供電。OFF：開關管關斷，二極管導通，變壓器儲存能量通過二極管向負載側傳送。基本輸入輸出關系：

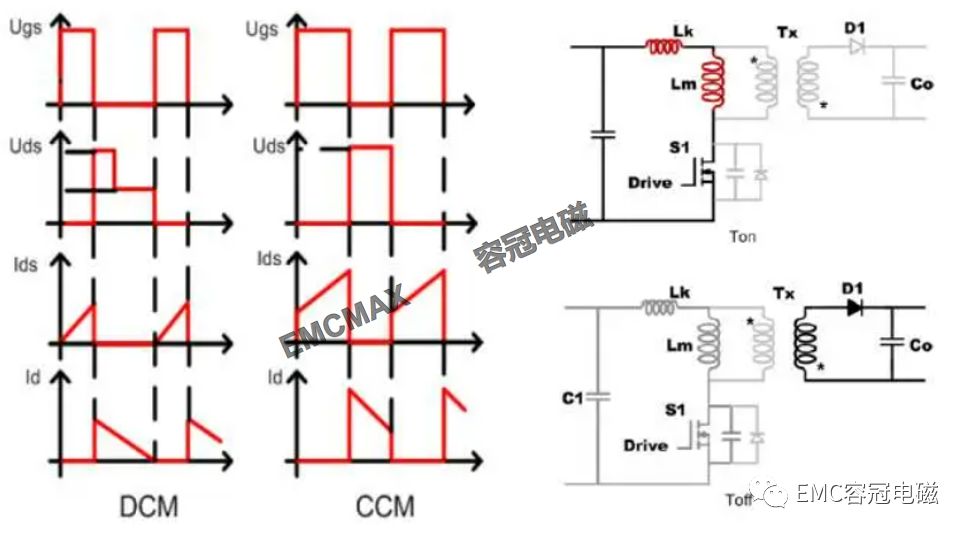

理想情況下開關波形

Flyback 變換器關鍵波形分析

DCM工作模式下MOS DS電壓波形分析

CCM工作模式下MOS DS電壓波形分析

CCM工作模式下MOS DS電壓波形分析

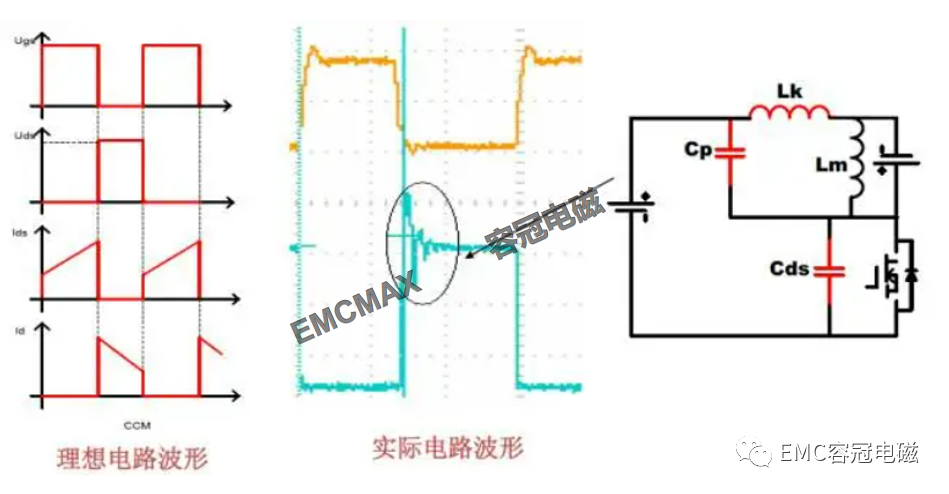

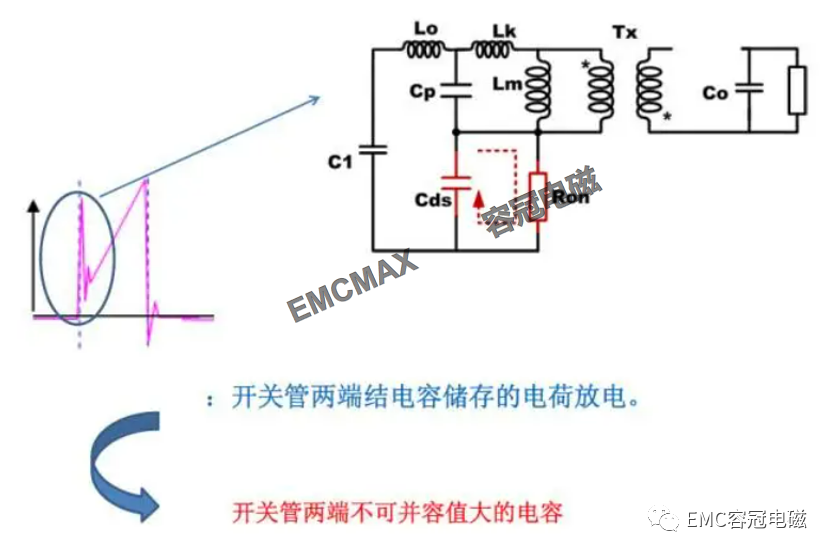

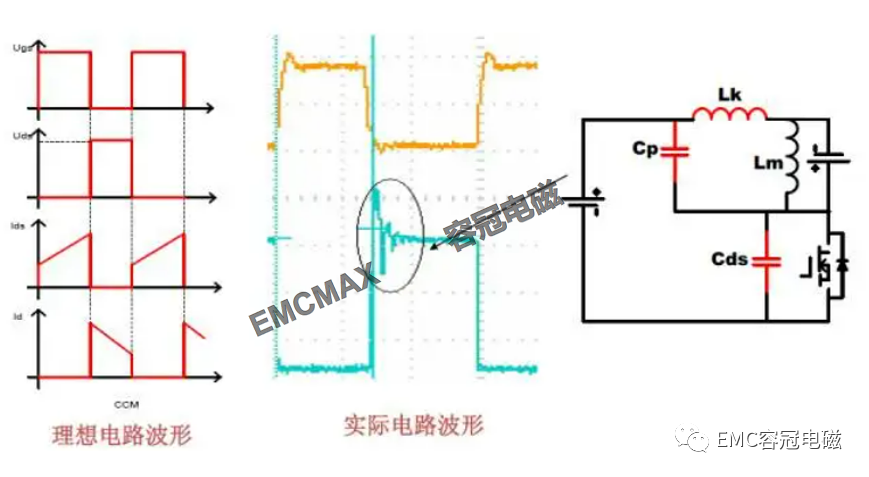

開關管上電流尖峰的波形分析

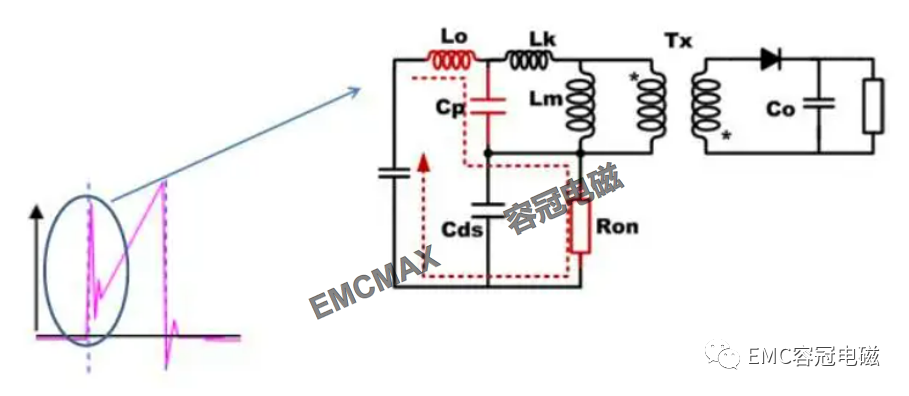

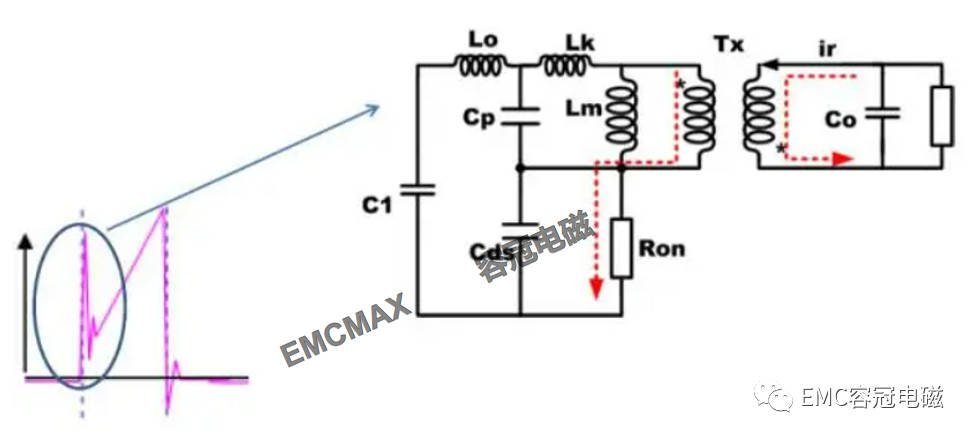

1. 開關管上電流尖峰的波形分析（一）

開關管關斷后，變壓器副邊為輸出電壓Vo鉗位，此時寄生電容Cp兩端的電壓為nVo,方向是上負下正；當開關管導通時，Cp電容放電，此時Cp與線路寄生電感及輸入電壓構成諧振回路，從而形成該尖峰電流（諧振電流）。

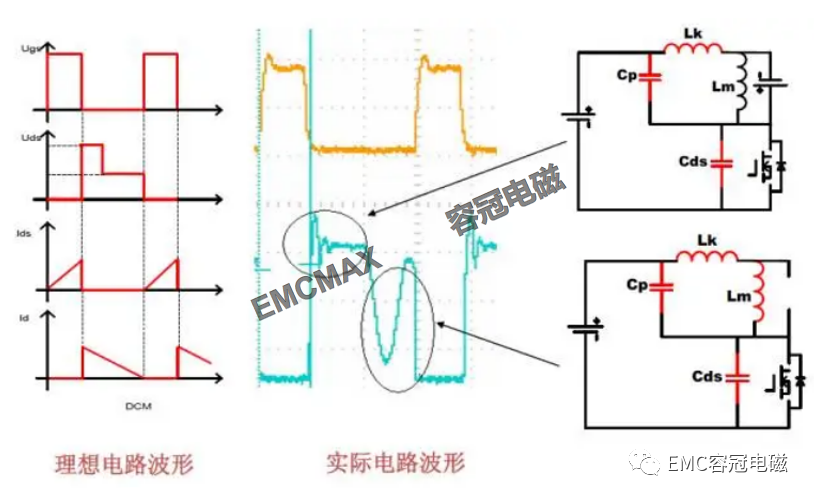

2. 開關管上電流尖峰的波形分析（二）

3. 開關管上電流尖峰的波形分析（三）

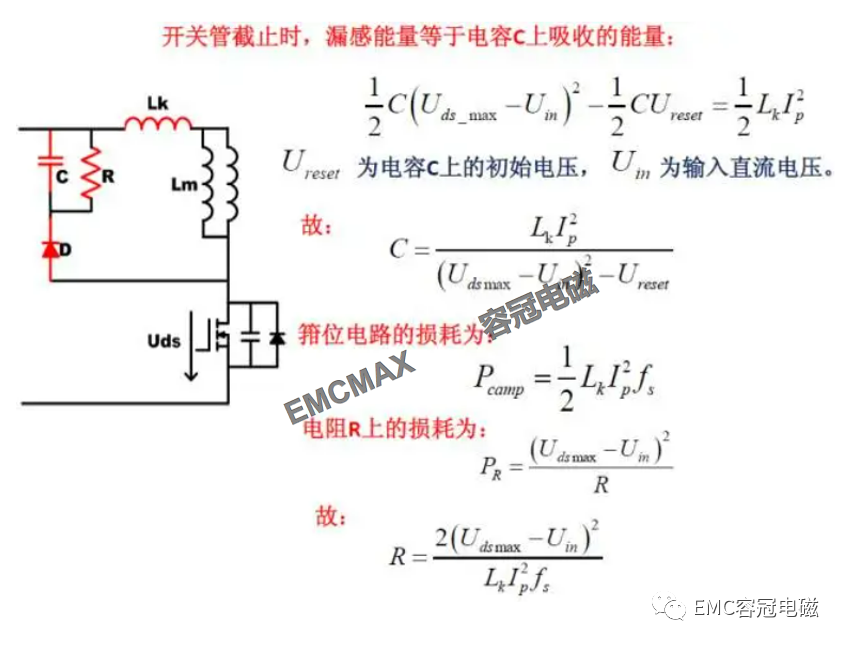

RCD無源吸收電路的設計

開關器件的應力分析

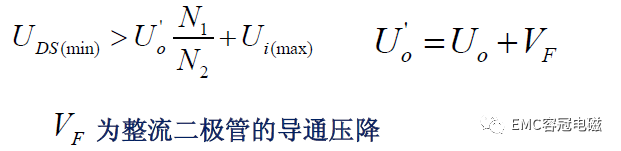

主開關管S1電壓應力：

整流二極管D1電壓應力：

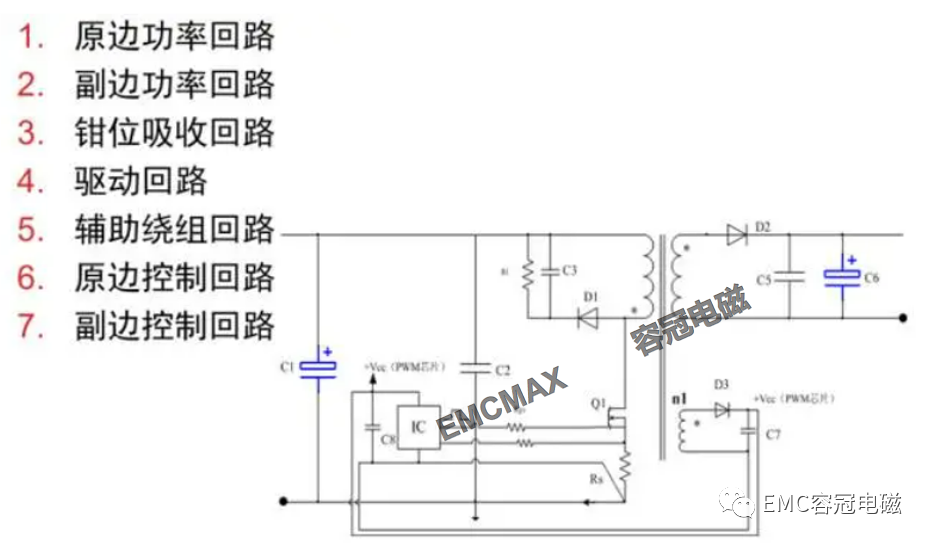

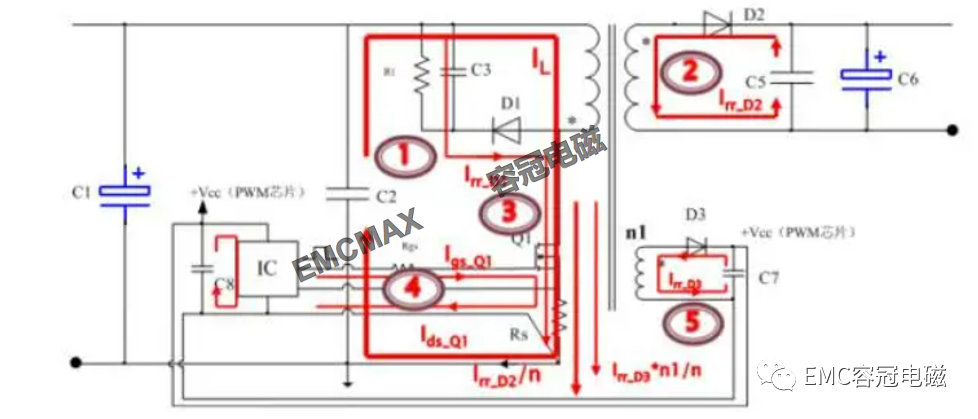

Flyback噪音回路及布板要求

常見的反激式（Flyback）變換器拓?fù)?/p>

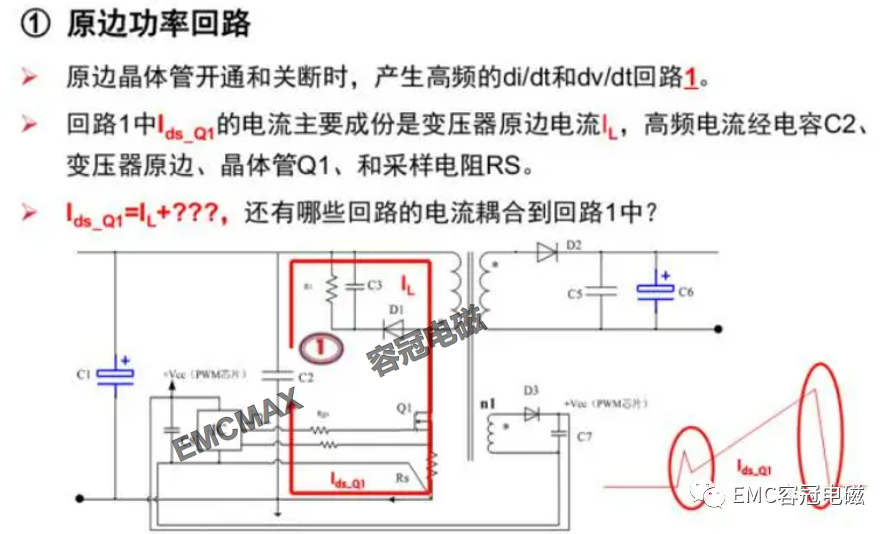

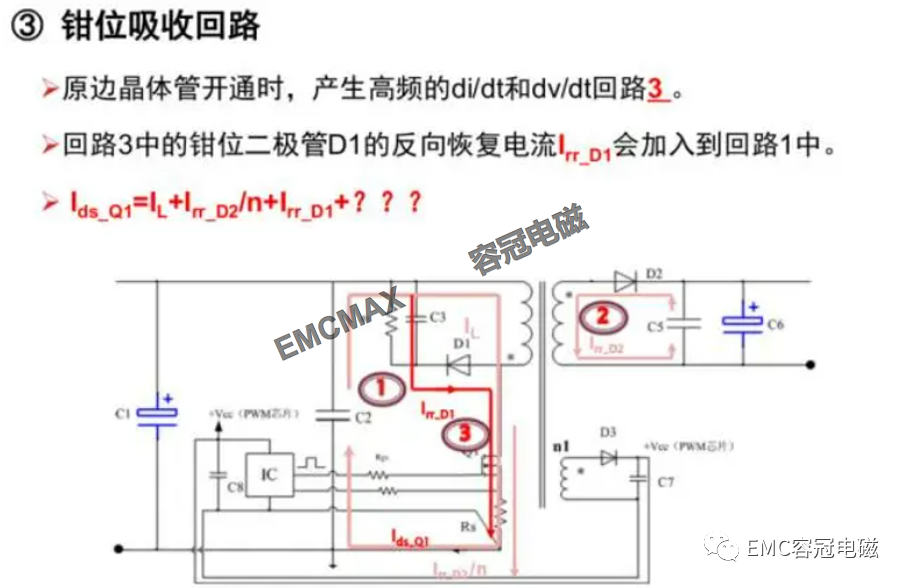

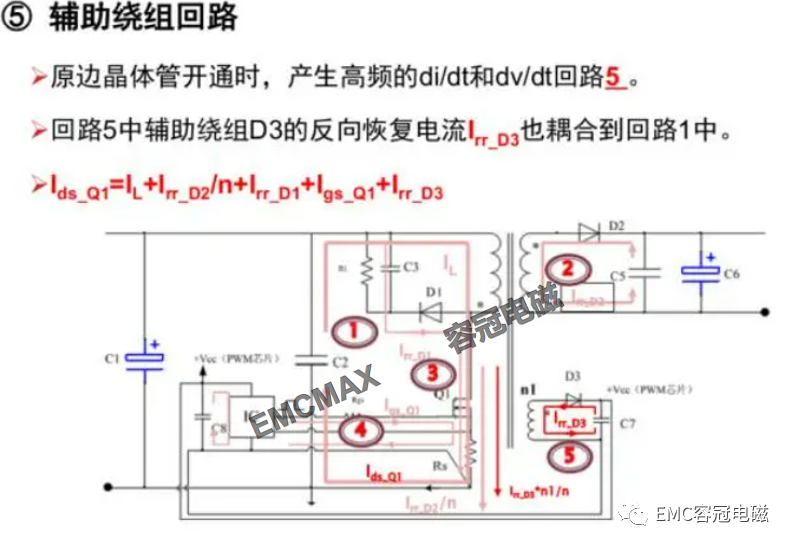

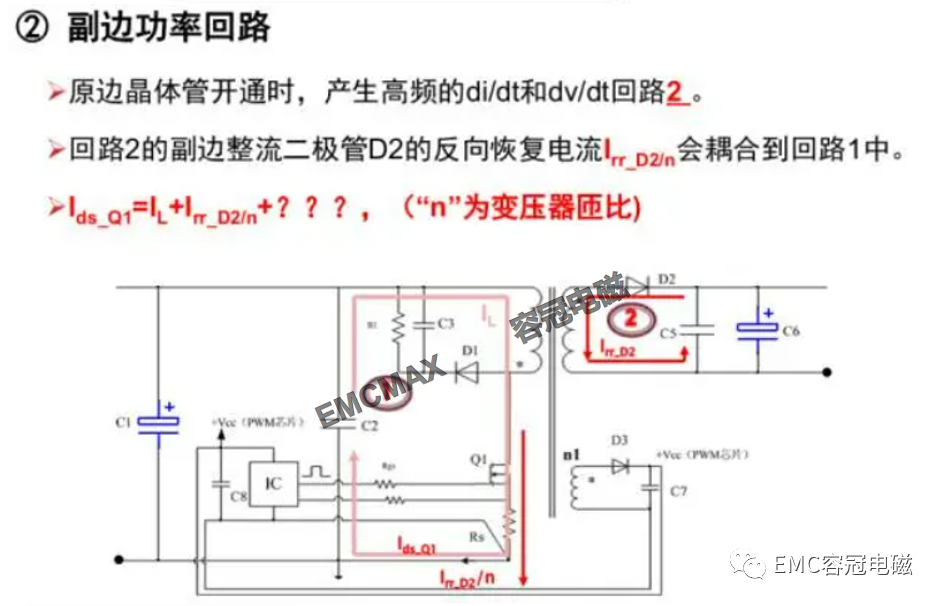

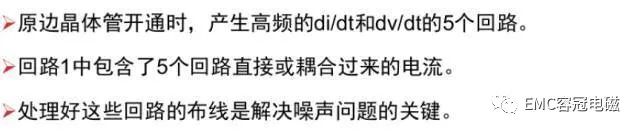

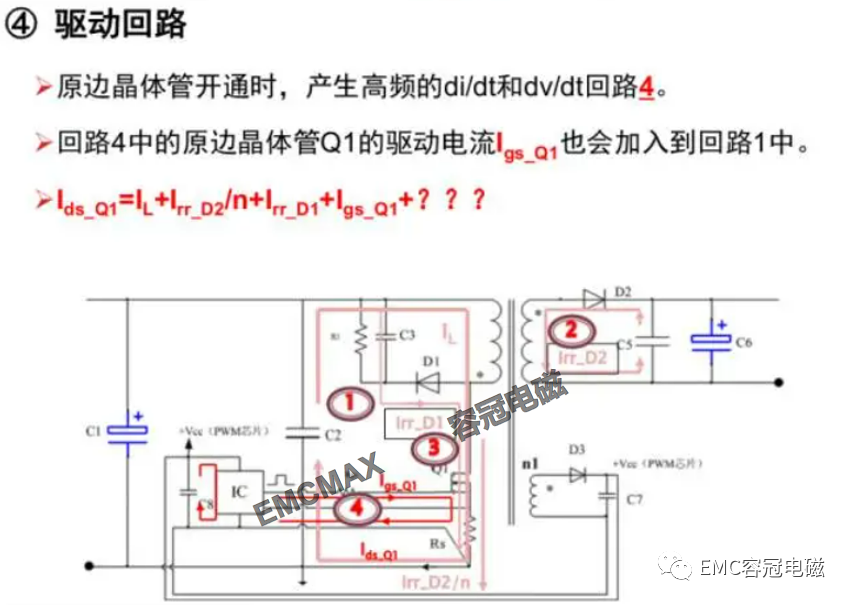

反激是變換器中的噪聲

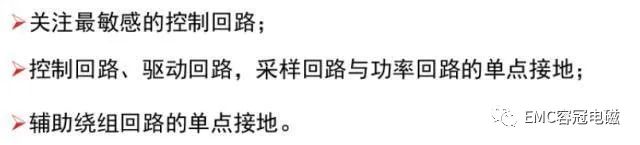

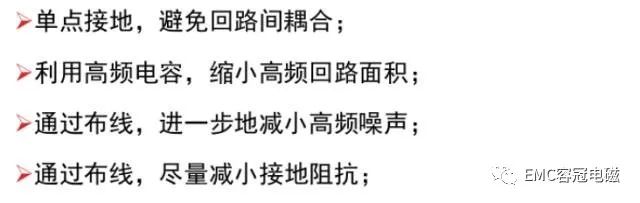

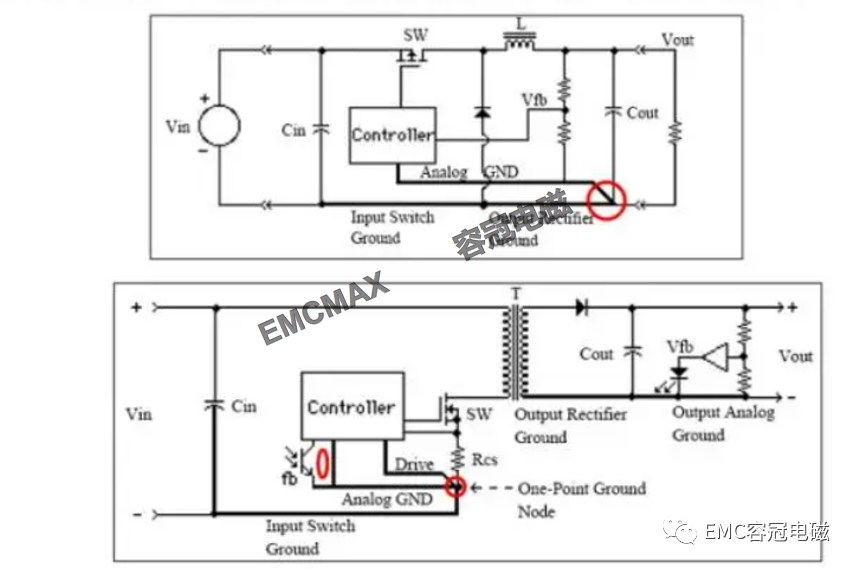

單點接地，避免回路間耦合

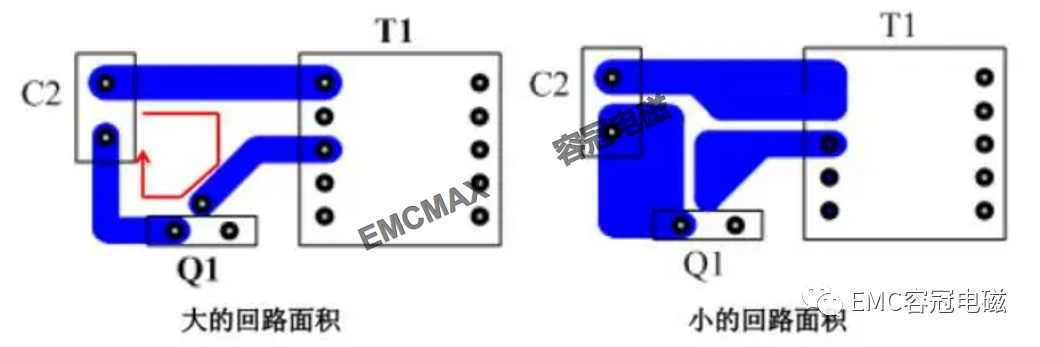

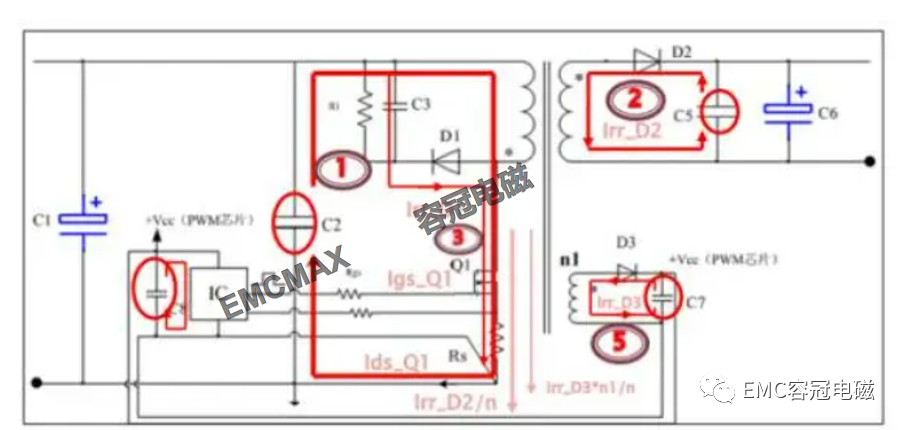

利用高頻電容，減少回路面積

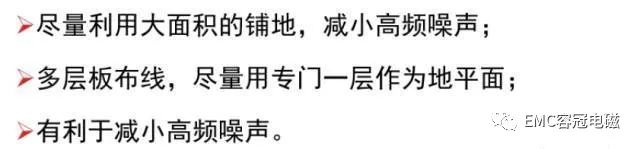

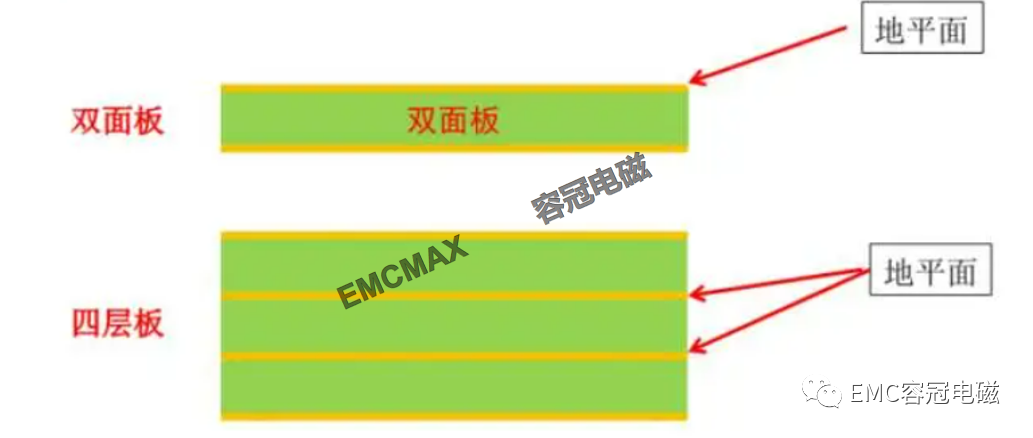

通過布線，進一步減少高頻噪聲

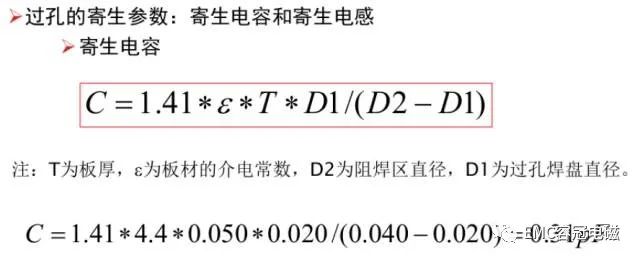

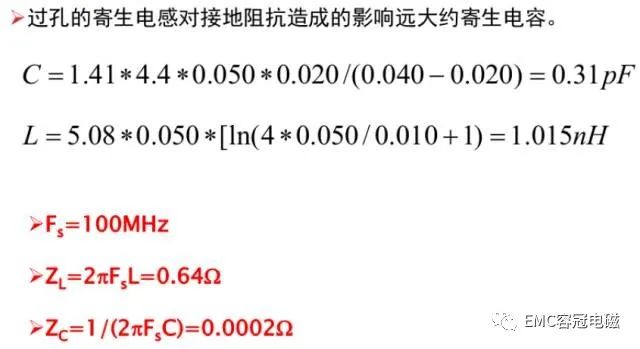

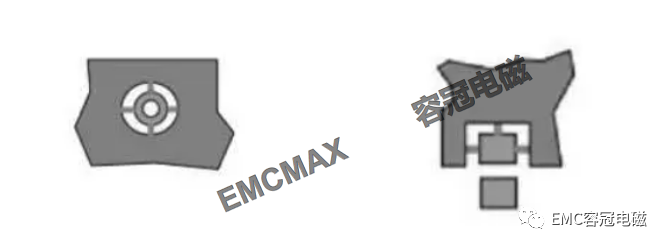

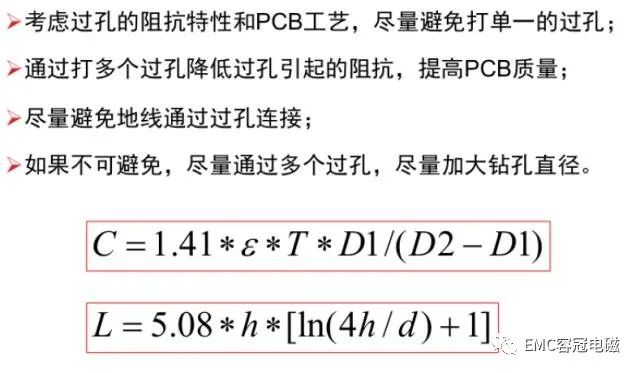

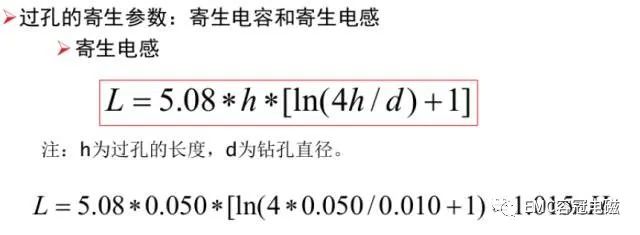

通過布線，進一步減少接地阻抗
