CST仿真圓極化天線如何顯示隨頻率變化的軸比曲線？
來源：edatop
更新時間：2024-07-10
閱讀：

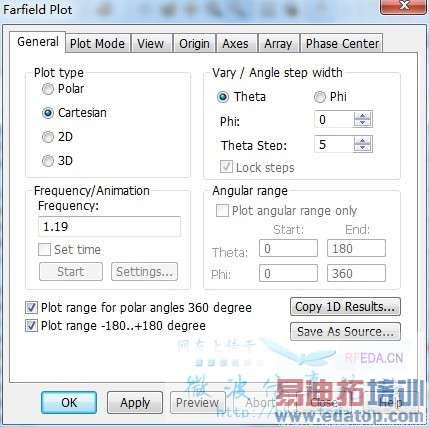

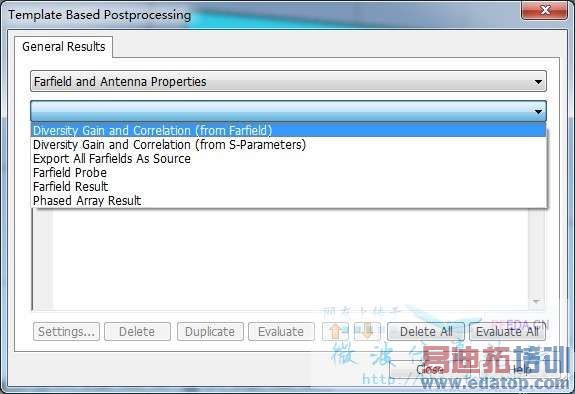

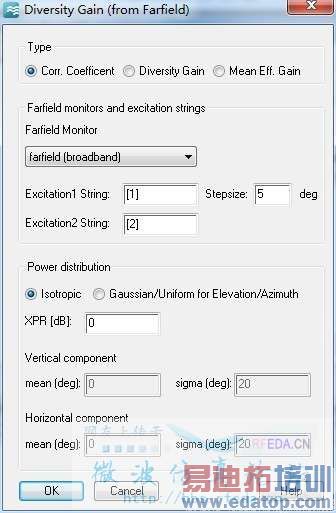

小弟初學CST，需要仿真一個圓極化天線，仿真結束后通過Template Based Postprocessing生成軸比曲線，但是只能設置一個固定頻率，要怎么看整個頻段上的軸比變化呢？下面圖里的步驟對嗎？我應該點哪里？
[attachment=60399][attachment=60401][attachment=60402]
要定義很多監視器（建議使用菜單Macros->solvers->monitors and probes進行定義），然后使用farfield results得到寬頻帶的軸比
