CST基礎041-場監視器設置

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

設置場監視器(1)

設置了場監視器Field Monitor，在仿真分析完成后，可以查看各種場分析結果，場監視器設置操作命令：Simulation > Monitors > Field Monitor。

之前的操作過程全都保存在HistoryList中

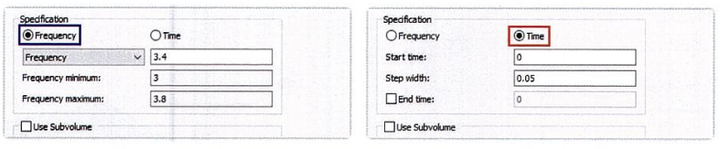

在Field Monitor中可根據所需頻率設置Monitor。對于Time Domain Solver而言，要進行時域的仿真分析，所以還支持Time Monitor功能，以便查看隨時間變化的Field分布。

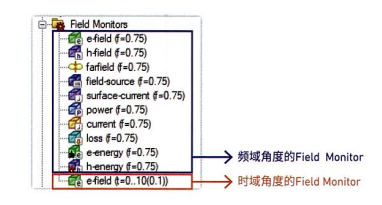

CST工作界面左側導航樹中的Field Monitors文件夾中可以查看設置的Field Monitor。保存到此文件夾后可以通過Monitor區分頻域角度的Monitor還是時域角度的Monitor。

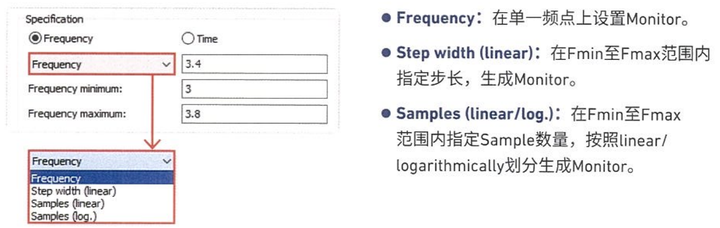

設置頻域角度的Field Monitor時，監視器頻點設置支持以下幾種形式

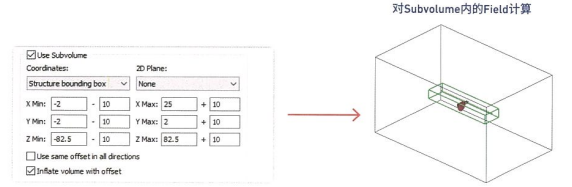

設置Field Monitor以后進行仿真時，通常會對整個計算區域的場數據進行監視。當需要對特定尺寸區域內的場數據進行監視時，可以使用Field Monitor設置窗口下方的Subvolume功能。通過該功能可以查看只對特定區域或特定平面上的場數據進行Monitoring的結果。
