CST仿真艦船在海洋中搖曳的渦流磁特征

為了研究艦船的磁性目標特征,基于弱磁環境下鐵磁質的線性磁化規律,利用國際地磁參考場模型,研究不同磁航向情況下艦船磁異常信號的分布。

當軍艦在不同經緯度的海洋中巡航會隨波逐流的晃動，該晃動會產生渦流磁特征信號。通俗說法是“運動金屬切割磁力線產生磁場”。

船體晃動隨時間的角度為：

Θmax為晃動的最大角度，f是晃動頻率，t為時間。

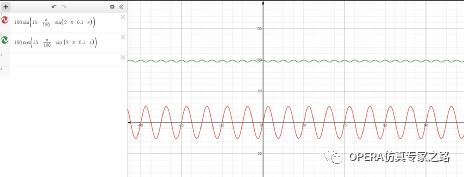

如果地磁場僅存在垂直分量Bv，則對應實際加載在地磁場線圈的磁密Bx，By為：

計算渦流材料必須設置電導率，磁導率設置為0：

用兩個超大規模的螺線管模擬控制Bx和By分量：

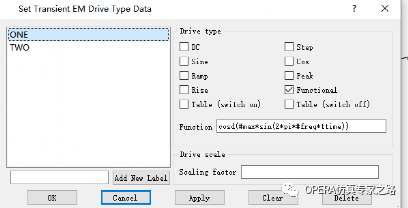

用不同的線圈drive進行地磁場線圈磁密的變化：

這里也可以用實驗采集的數據用table格式輸入。

計算完打開固定時間ttime的database后處理：

處理剔除地磁場分量的y方向結果：

計算得到船體在海洋中以極小頻率漂泊時候的渦流特征：

提取漂泊時候渦流本身產生的特征信號：
