如何在On-Premise 3DEXPERIENCE上安裝CST Power’By

作者 | Wang Yuanteng

達索系統全新研發Power’By技術，將結構、電氣、硬件等第三方工具類軟件無縫鏈接到3DEXPERIENCE平臺，使用戶在應用第三方設計工具的模式下最大限度地實現全流程實時在線協同。

之前我們介紹過，在3DEXPERIENCE平臺上使用CST Power’By的方式，如仿真實例118：基于3DEXPERIENCE Power’By的CST電纜建模。那么，在使用之前應該如何在3DE平臺上如何安裝CST Power’By呢？

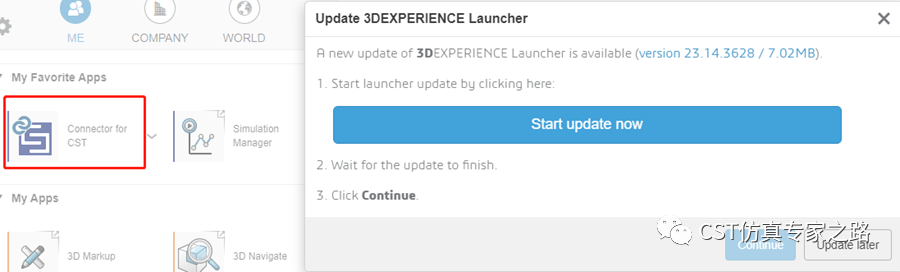

3DE平臺包括On-Cloud和On-Premise兩種。可以說，在On-Cloud 3DE平臺上安裝CST Power By是非常簡單的，我們只需點擊All Physics Analyst角色下的Connector for CST應用，然后按照提示一步步安裝即可。

但是，在On-Premise 3DE上安裝Connector for CST安裝則有些不同。我們需要在達索系統下載平臺https://software.3ds.com/下載Connector for CST安裝包，即SIM_SimulationConnectors安裝文件，再進行安裝。具體分為兩種情況：

（1）GA（ General Availability）

對于GA版本，SIM_SimulationConnectors安裝文件被集成在3DEXPERIENCE Web Apps中，如下圖。

下載并提取所有文件后，我們需要在其中找到 AM_3DEXP_WebApps.AllOS\3\3DEXPERIENCE_SimulationConnectors。

然后在AM_3DEXP_WebApps.AllOS\AM_3DEXP_WebApps.AllOS\3\3DEXPERIENCE_SimulationConnectors\Windows64\1文件夾下，運行setup.exe進行安裝。

（2）補丁包（Fix Packs）

對于補丁包，SIM_SimulationConnectors集成在Part_3DEXP_OpenApps中，如下圖。

下載并提取Part_3DEXP_OpenApps文件后，前往 Part_3DEXP_OpenApps.AllOS\1\Software文件夾，其中包含SIM_SimulationConnectors.Windows64_package zip文件，解壓并運行setup.exe進行安裝。

另外，需要注意，On premise環境下必須先安裝GA版本，再安裝補丁包才可以。
