CST電磁-熱-結構-電磁多物理場仿真流程
模型：柱形諧振器
建模外圈copper層
新建電介質材料：

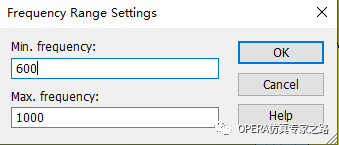

F求解器下開始設置頻率等基本設置：

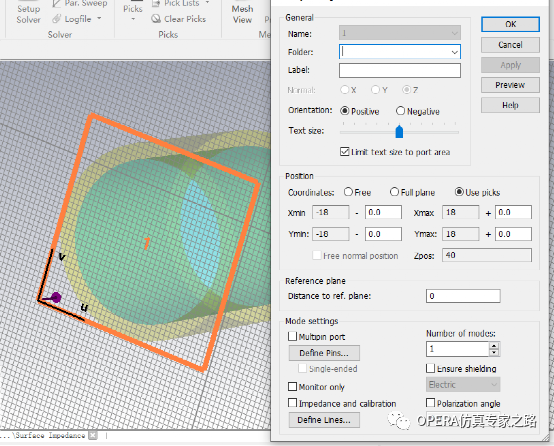

將E求解器下求得MODE1將其作為激勵（此處未做），在F求解器通過波導端口加載：

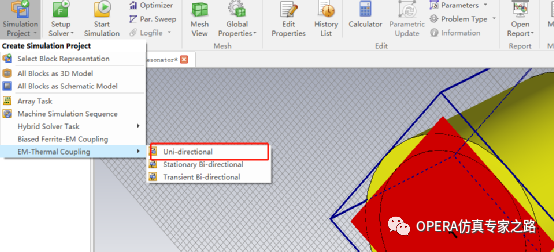

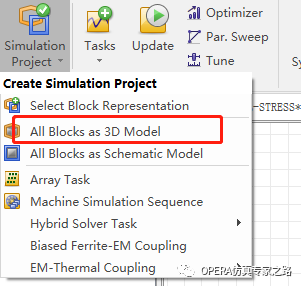

接下來開始設置EM-THERMAL耦合，這里舉例用單向耦合（雙向的復雜點，大流程相仿）：

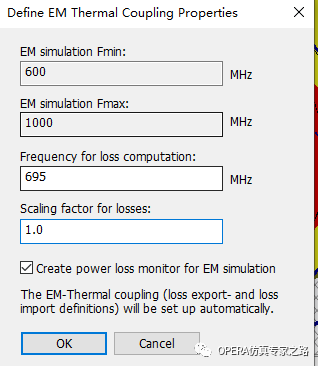

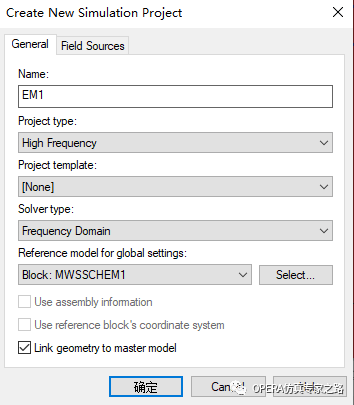

在隨后彈出的對話框中如下設置構建EM-thermal穩態熱耦合：
輸入源假設為40KW，則factor為40000。
在新生成的EM1項目?jī)?nèi)改模式輸入僅端口模式提高計算速度：

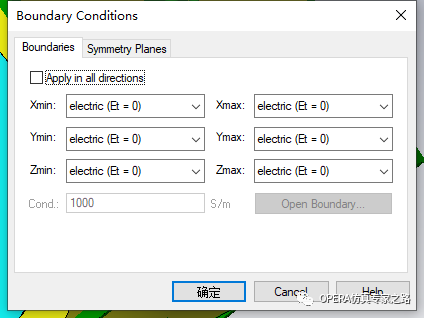

應用后，切換到thermal1里將外boundary設置為絕熱：

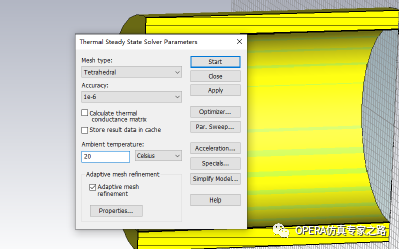

求解器設置內輸入環境溫度：

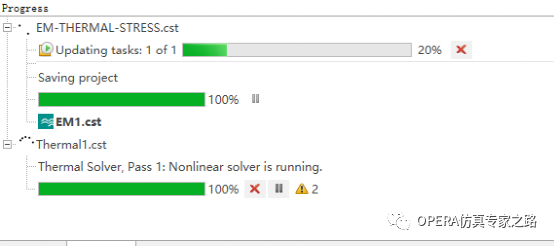

然后開始多物理場計算：

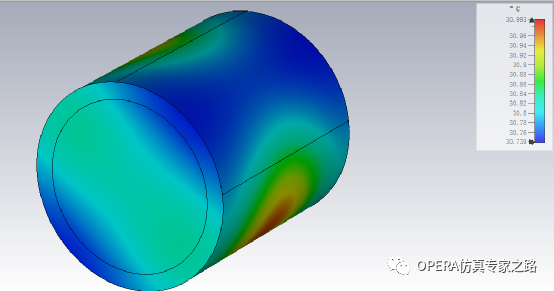

得到溫度分布：
THERMAL1的項目工作就完成了，然后開始創建結構文件，進行熱-結構耦合仿真：

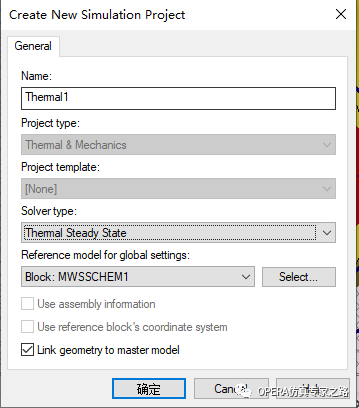

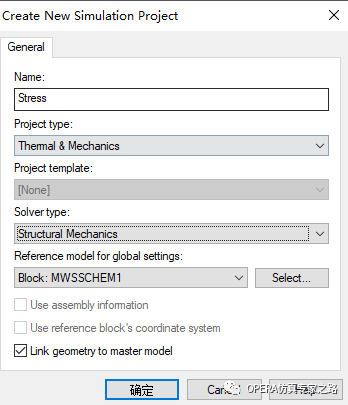

選擇求解類型thermal&mechanics，求解類型mechanics：

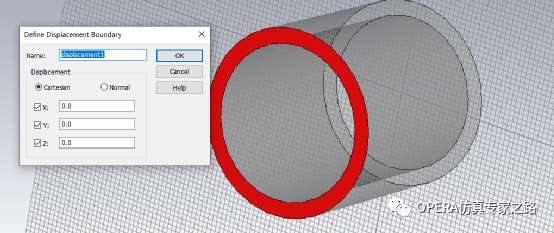

施加需要的結構場約束條件：

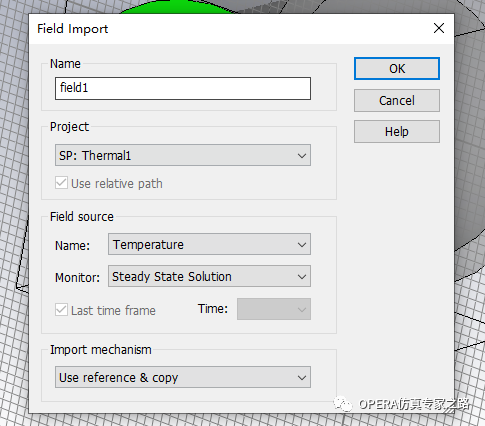

材料的機械特性已經在前置求解器內定義過了，不需要再定義，將thermal1計算得到的溫度分布用field import導入：

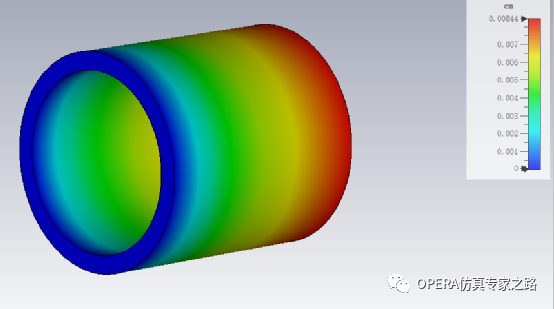

開始求解，得到形變數據：

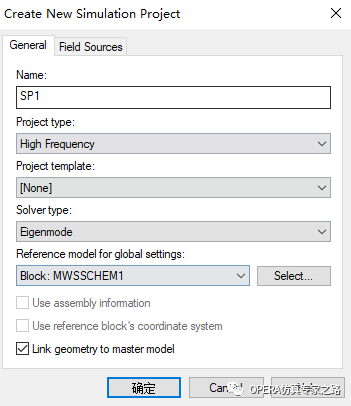

然后進行形變后的E求解器計算。返回主文件再創建EM項目：

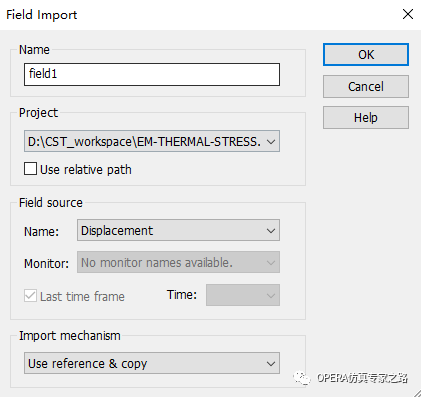

在新項目文件中field import形變數據進行計算：

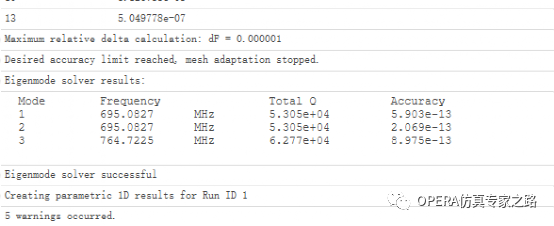

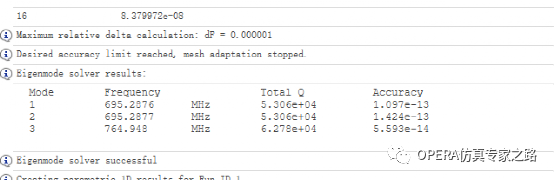

對比新的本征頻率發現因?yàn)闊釕?yīng)力產生形變對其影響。
如上就是CST進行腔體電磁-熱-結構-電磁的多物理場簡明仿真流程。
