CST共模電感仿真實例(3)-電感飽和特性仿真
基于靜磁場求解器（M-Static solver）的電感飽和特性仿真
【仿真設置】Step1-Step5與上期分享的基于低頻求解器的電感感量仿真的設置相同。
Step1：導入/創建電感模型，這里采用上期分享的共模電感模型。

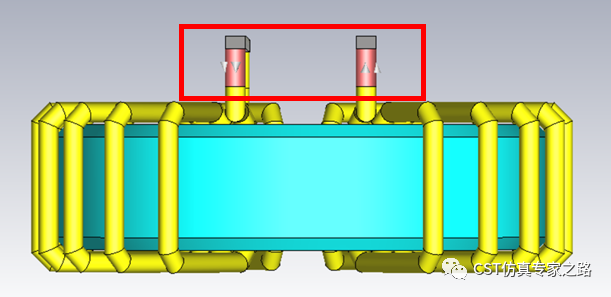

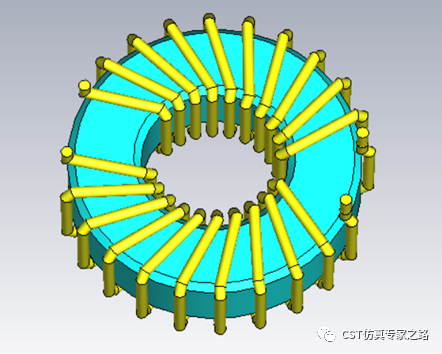

Step2：考慮到電感仿真線圈需要閉合*，可采用導線/導電平面/電邊界等方式，將線圈閉合。如下圖所示
*注：除RLC solver以外，其他求解器仿真電感均需要保證線圈閉合。

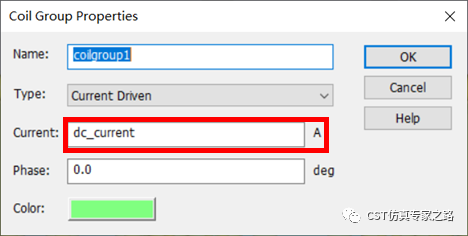

Step3：由于共模電感包含兩個或以上線圈，這里首先需要?jiǎng)?chuàng)建一個coil group；在coil group對話框中，設置激勵的幅度，在這里可以選擇電壓驅動或者電流驅動。如下圖所示

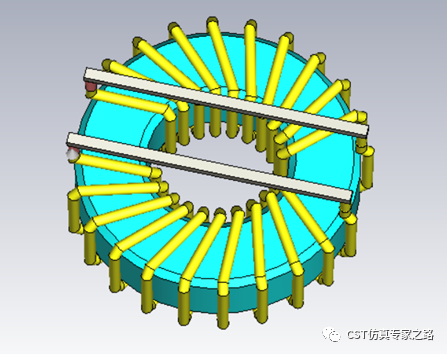

Step4：添加激勵，繞線電感推薦使用coil segment，每個閉合的線圈添加一個coil segment，并將兩個coil segment拖拽至剛剛創建的coil group下面。這里需要注意的是，共模感量仿真添加同向激勵，差模感量仿真添加相反方向的激勵，如下圖所示。

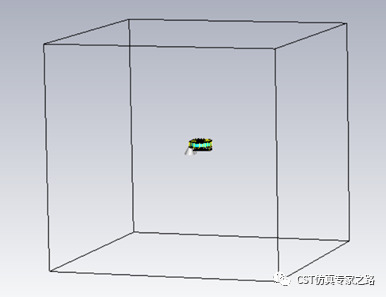

Step5：background及邊界條件設置。對于Ms solver電感仿真，background中的surrounding distance盡量大，建議模型大小的5-10倍。邊界條件可以設置為電邊界或者OPEN。

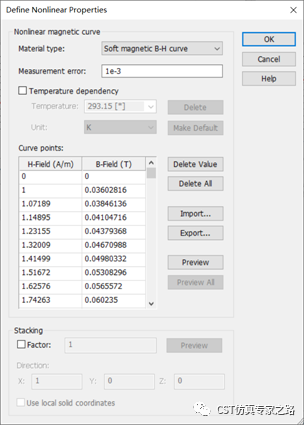

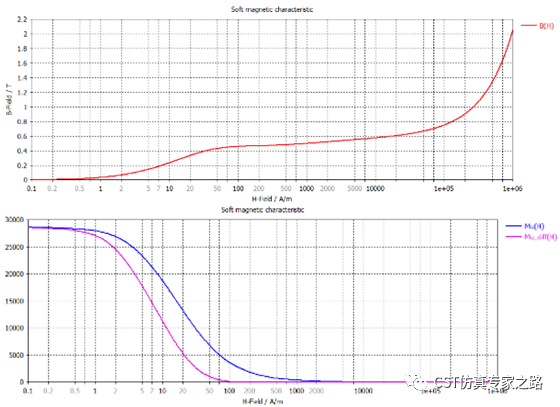

Step6：非線性材料的設置。新建磁芯材料，導入磁鐵心材料的B-H曲線。這里支持軟磁材料的B-H曲線以及硬磁材料的J-H曲線。創建后，在1D results-materials文件夾中可以查看到數據擬合前后的B(H)曲線、Mu(H)曲線以及Mu-diff(H)曲線。如下圖所示。

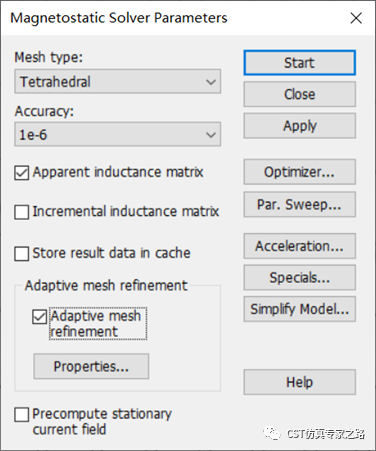

Step7：求解器設置：Ms求解器設置很簡單，通常使用默認設置。此外需要勾選Apparent inductance matrix，方便在1D results文件夾中得到電感感量仿真結果。

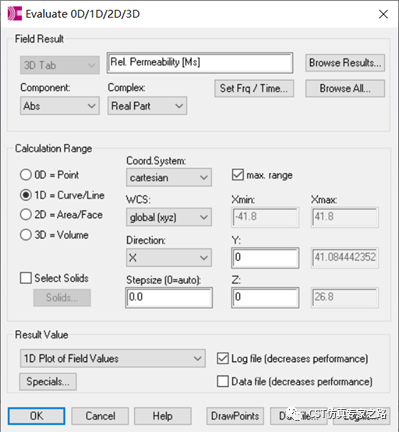

Step8：添加后處理（post-processing），這一步不是必須的，在本案例里，添加該后處理是為了方便觀察磁導率隨電流的變化情況。具體設置如下圖所示。
【仿真結果分析】

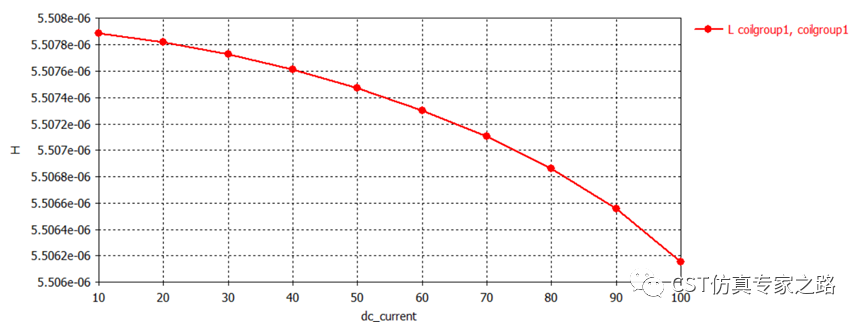

1. 在1D results 文件夾中可以查看電感感量隨電流變化的結果，如下圖所示。由于本案例為共模電感，其差模感量基本不受磁芯飽和的影響，因此差模感量受到電流變化的影響不大。

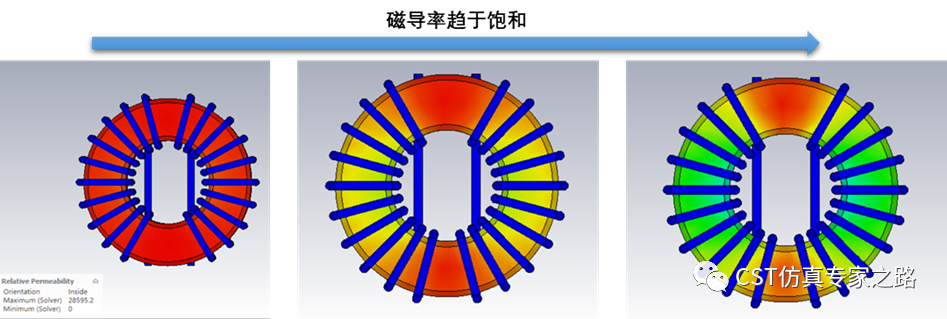

2. 在2D /3D results 文件夾中可以得到相對磁導率分布（Rel. Permeability density），下圖從左至右分別為20A、50A、80A的相對磁導率分布。

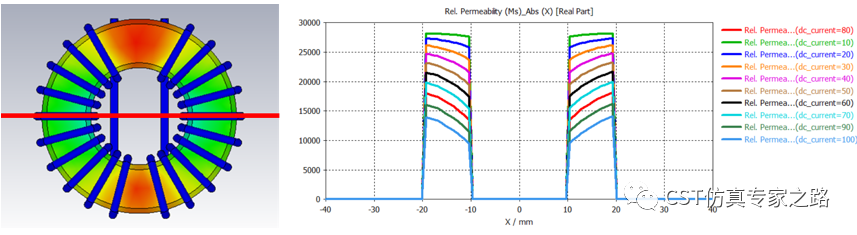

3. 后處理結果如下圖所示，該后處理結果為不同電流下的相對磁導率分布（提取穿過磁芯的一條curve上的數值）。
以上和大家分享了基于Ms solver的電感飽和效應的仿真。
環形磁芯的磁導率分布仿佛一個漂亮的甜甜圈被染上了春天的顏色，既有紅杏枝頭春意鬧的靈動，也有千里鶯啼綠映紅的甜美。感興趣的朋友可以去嘗試，相信在美好的春光里，一定會有令人欣喜的收獲。
