TLM網格剖分可視化及其應用（含CST2022新功能）

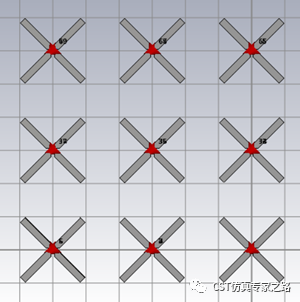

CST的時域求解器中有一個子求解器TLM（Transmission Line Matrix），關于它的原理和使用在之前已經有了介紹（TLM算法原理和歷史背景）。這里我們看看TLM網格剖分的不合適對仿真結果有什么影響？這里我們以交叉陣子為單元，組成一個3X3的陣列。

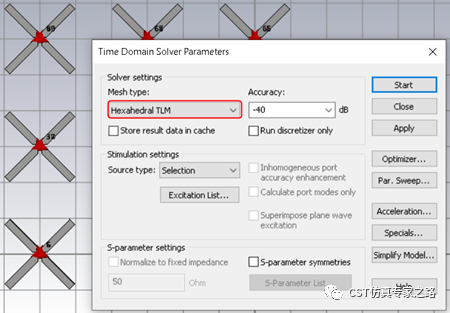

在solver setup里面選擇TLM

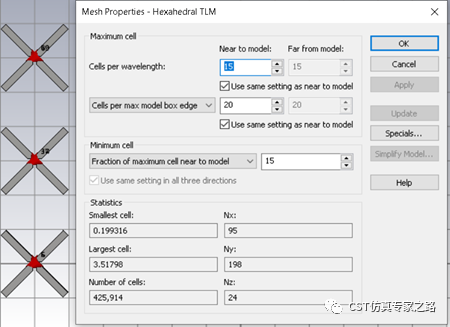

網格最初設置
在solver setup里面有一個CST2022新功能“Run discretizer only”，對于TLM求解器該功能執行了離散化和求解器的初始化，能夠得到網格合并后的數量和網格視圖，以及CPU內存用量和預測GPU內存用量，該功能對FIT也同樣適用，感興趣可查閱help。

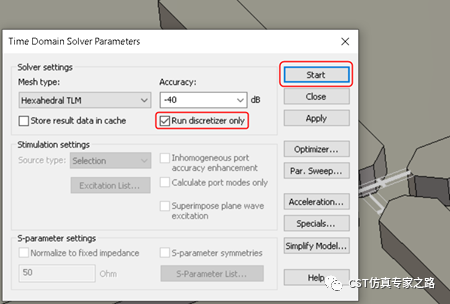

我們勾選這個功能，并點擊右邊的“Start”:
我們打開網格剖分視圖：
接著打開“show controls”里面的“Discrete Surface”:

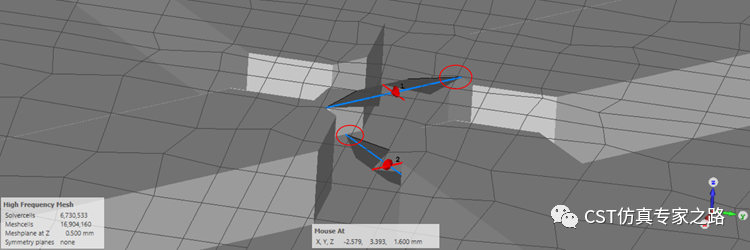

那么這時候我們?nèi)z查模型被剖分的情況，在下圖饋電口位置，端口和振子臂接觸的地方連接的很少，那么這樣的剖分會導致計算結果完全有誤。

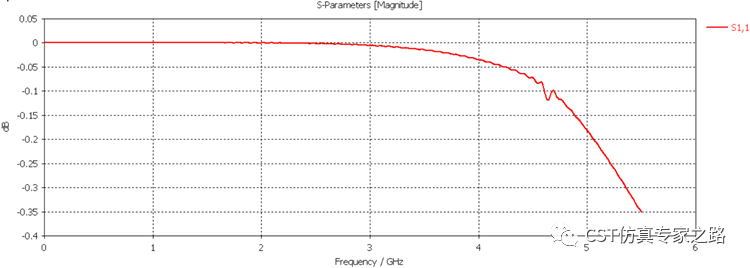

下面是端口1的S11

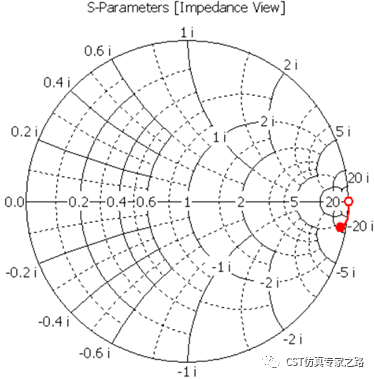

如果去看史密斯原圖，那么這個端口接近被開路了，所以饋進去的能量基本要被反射掉了。
這種情況主要是網格剖分不夠充分導致的。我們需要重新對全局網格剖分進行加密設置。

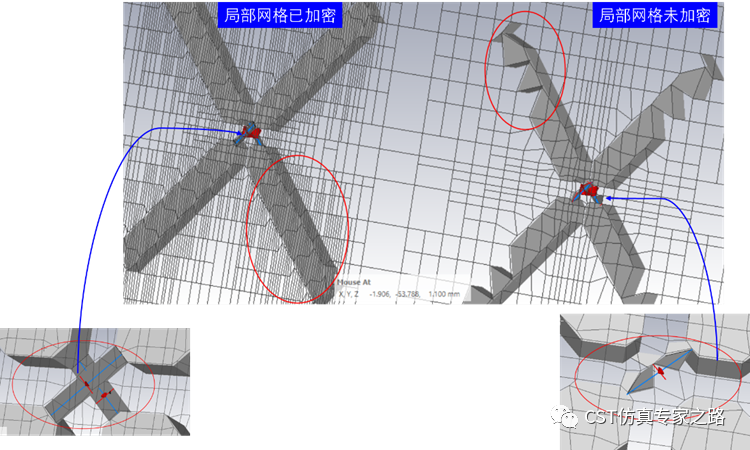

為了對比，這里做了一個局部網格加密，我們可以看出，加密網格的振子臂和其端口的網格剖分仍然保持了其物理形狀，而沒有網格加密的振子臂變成了鋸齒的形狀，饋電端口接近開路狀態。
下面是網格剖分正常端口計算結果：
因此我們可以看出TLM網格剖分的可視化還是挺好用，對剖分不當?shù)木W(wǎng)格及時作出糾正，同時也有利于設計者快速解決仿真當中出現的問題。
