使用CST進行PCB熱仿真實踐（1）- 元件熱源
這期我們介紹PCB熱仿真，重點是確定熱源和PCB簡化。PCB上的熱源有三種：元件功率散熱，DC直流損耗熱轉換，AC交流損耗熱轉換。本期先看第一種情況，我們知道了芯片元件的熱功率，如何進行熱仿真。
關于熱仿真設置，可參考之前三篇文章：
CST熱仿真實例（1）- 針式散熱片，THs穩態求解器
CST熱仿真實例（2）- 針式散熱片，THt瞬時求解器
CST熱仿真實例（3）- 針式散熱片，CHT求解器
Step 1. PCB 導入

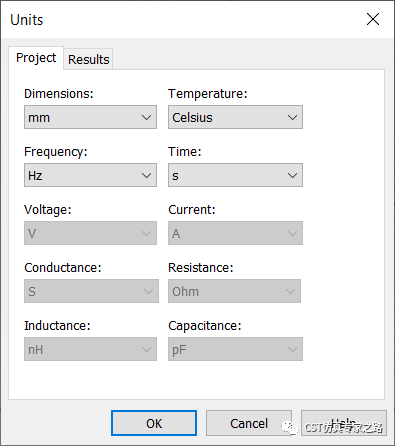

首先開始多物理工作室，修改好單位。

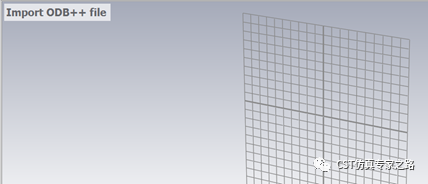

將PCB文件直接拖拽進來，這里以odb++為例。

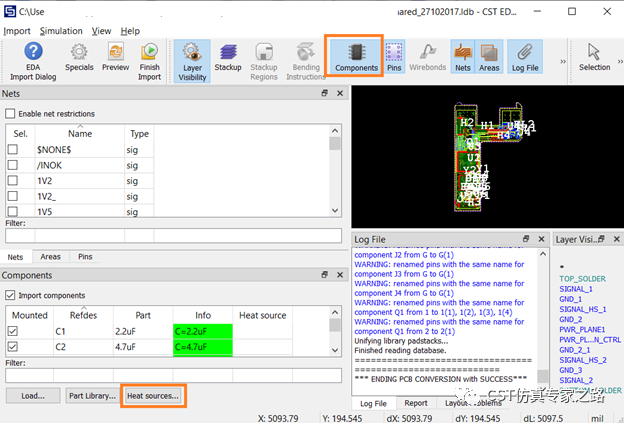

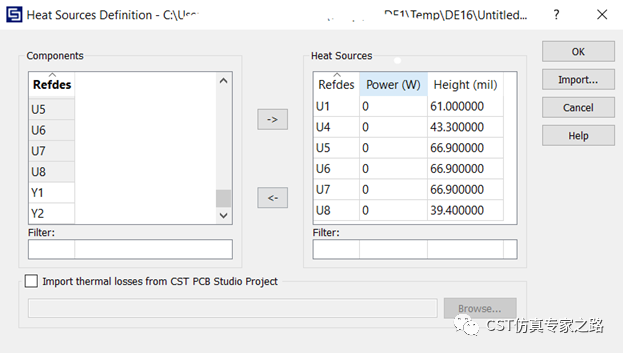

EDA導入對話框中，選Components,多物理工作室會出現Heat Source選項，元件的高度隨PCB數據自動顯示。

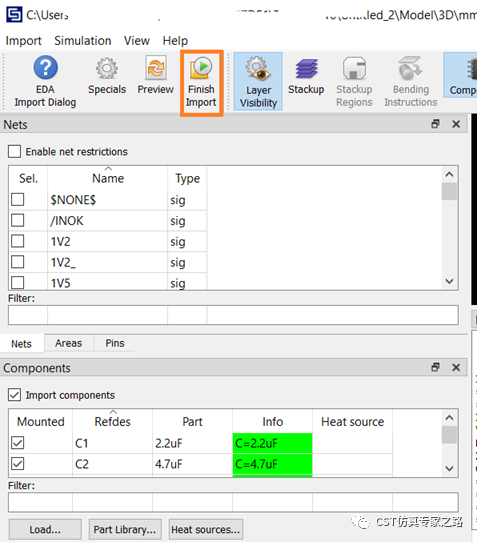

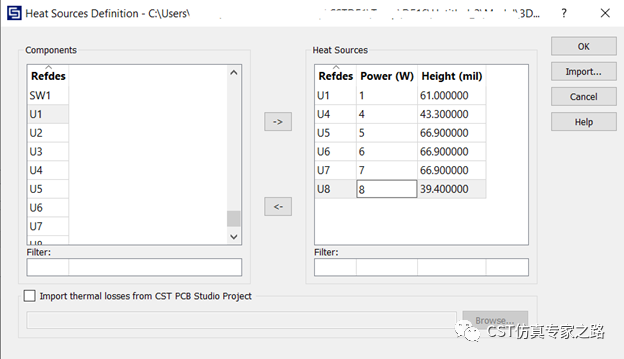

手動輸入元件的熱功率，比如若干瓦，點擊ok完成，再點擊Finish Import完成PCB導入。

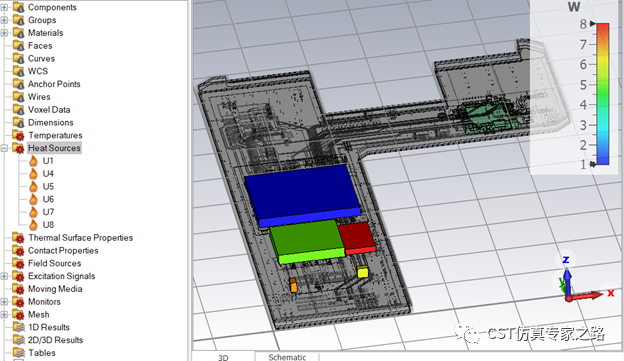

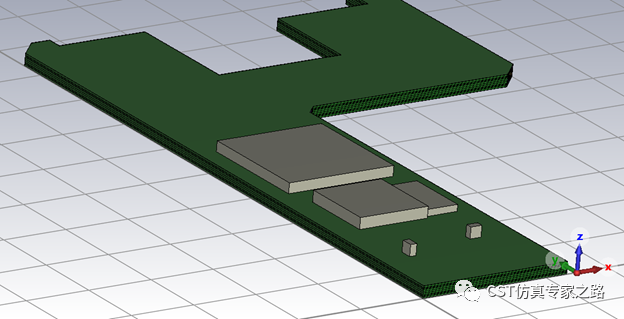

可見每個熱源已經自動定義好。

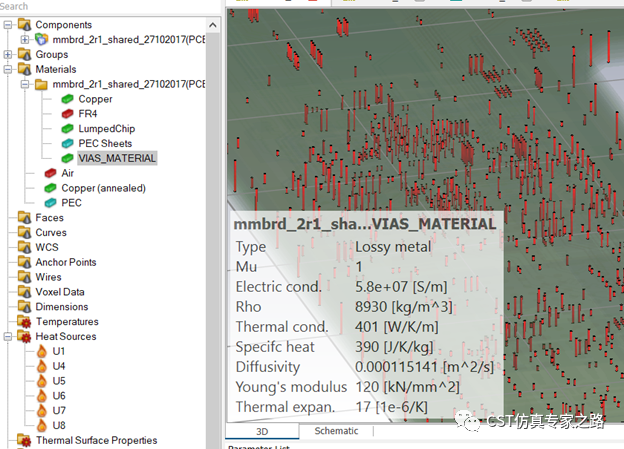

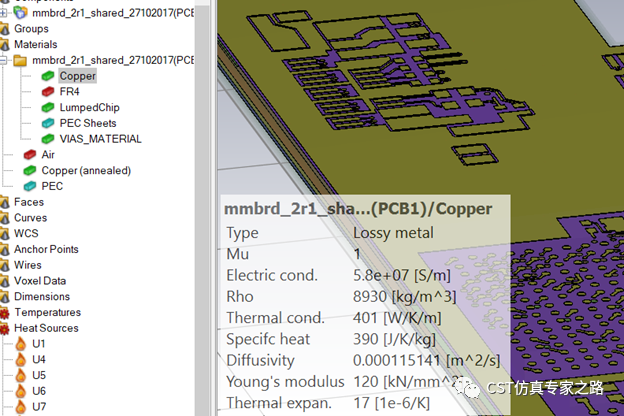

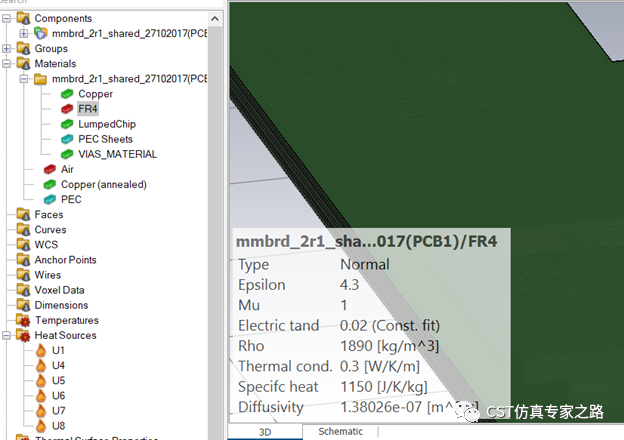

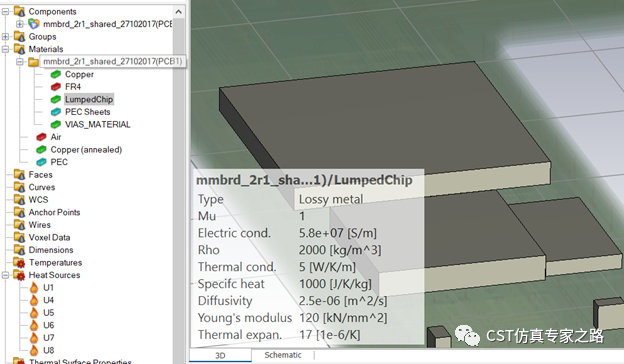

下面檢查材料屬性，確保熱仿真相關的系數都添加好。
其他熱仿真設置我們略過。下面看下如何簡化PCB。
Step 2. PCB 熱仿真簡化

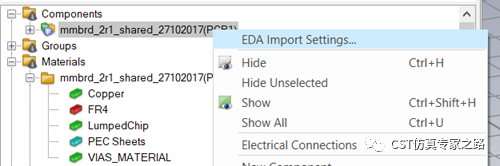

右鍵點擊PCB，進入EDA導入界面。

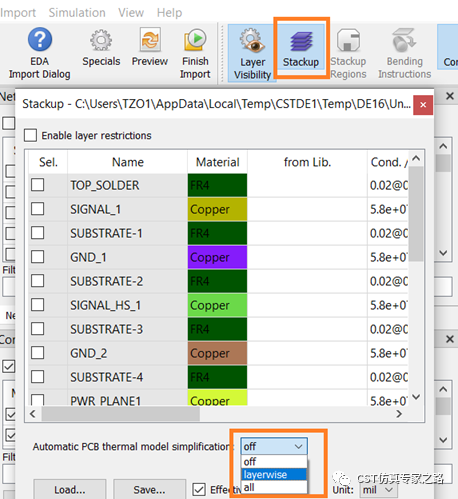

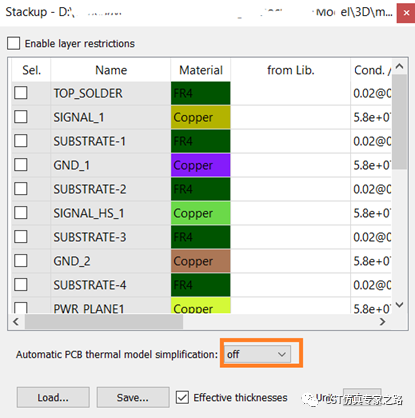

選中Stackup, 可選擇關閉簡化，層層簡化，還是完全簡化。

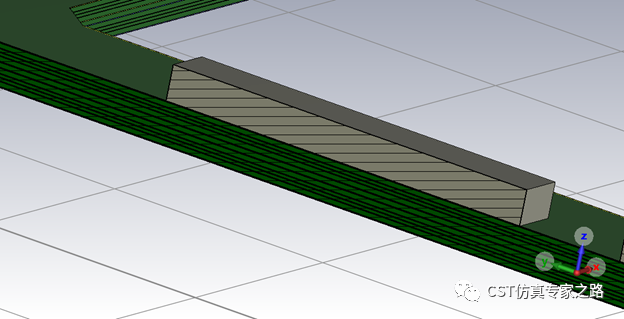

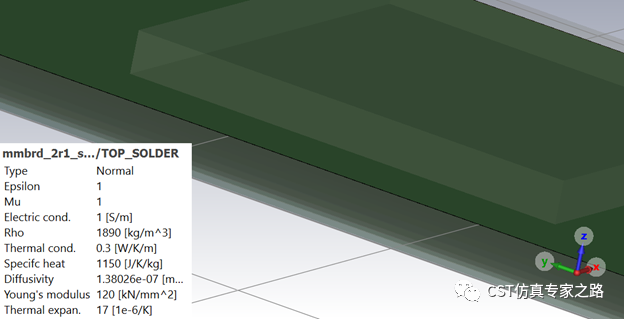

層層簡化是依據材料屬性，自動生成等效材料。

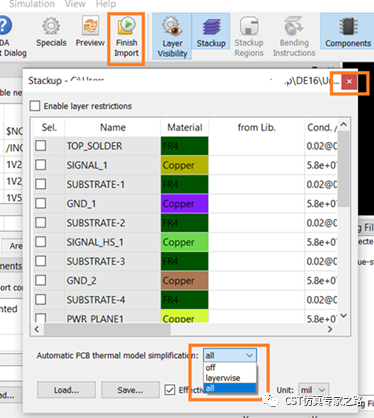

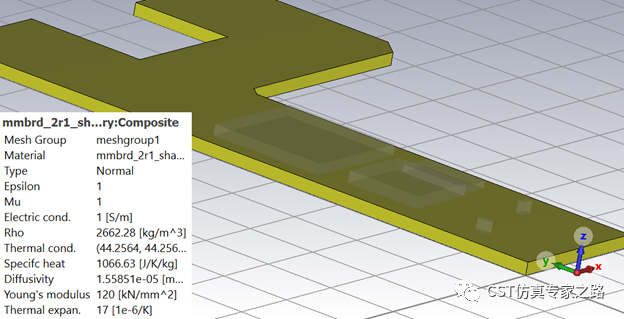

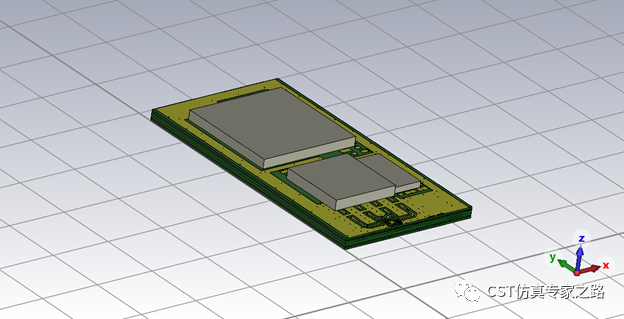

全部簡化是整體PCB被簡化為一個結構，使用等效材料。
兩種簡化都可以大幅加快仿真速度，同時保證結果的有效性。根據眾多用戶測量驗證，又快又準。

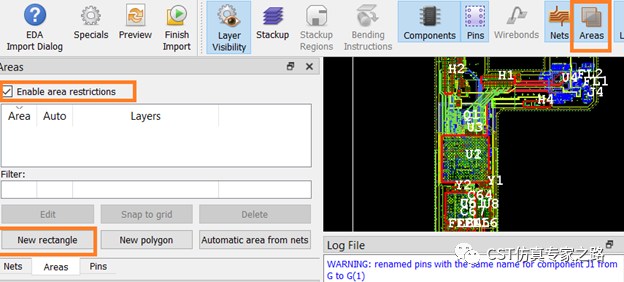

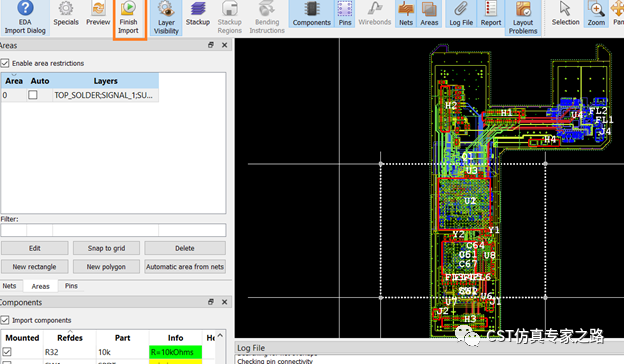

介紹完縱向簡化，下面看橫向簡化。EDA導入界面中，選擇Areas, 然后限制區域，比如用長方形區域選擇，在預覽的黑色界面中鼠標選擇區域。

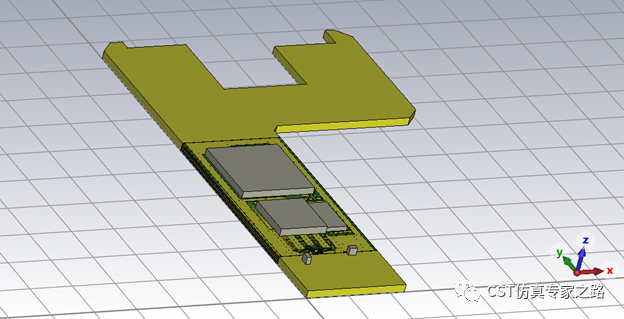

這樣導出的結構在選中區域內不做簡化，更好地仿真熱源與PCB板直接的熱傳導細節。
當然我們也可以真正限制橫向仿真區域，只需取消簡化即可。
其他熱仿真設置就掠過了。
小結：
1. PCB的熱仿真，尤其是CHT仿真計算量大，經常需要簡化PCB。
2. 在知道熱源的情況下，直接把PCB導入CST，自動設置熱源，方便快捷。
