CST仿真，時域求解器的頻率范圍如何設置

時域求解器適用于寬頻仿真，可常常常常有用戶搞不清到底應該設置多寬的頻率，下面列舉幾個判斷依據：

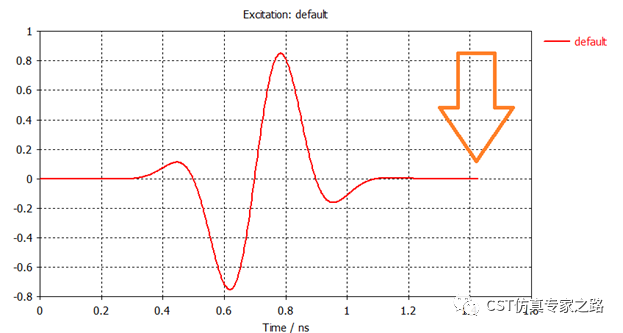

1.激勵信號

頻率范圍自動影響時域激勵信號，都可以叫“仿真時間”，不過一個是納秒級，一個是實際時間。所以頻帶越寬，該信號時間越短，仿真實戰時間越短。所以時域適用于寬頻仿真。

0-1.5GHz

0-5GHz

2.從零開始

參加過基礎培訓的朋友知道，一般情況下推薦從DC頻率開始設置，因?yàn)椴话―C的話，激勵信號時間會變長。

0.01GHz-5GHz

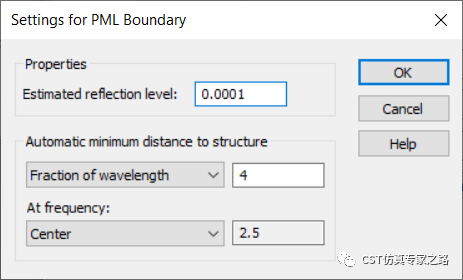

3. Open (add space) 邊界

這個邊界的影響很多人都忽略了，默認是增加中心頻率的1/4波長，所以頻率范圍能夠影響計算域的大小！計算域中填充網格，所以中心頻率越小，網格越多。

那么問題來了，比如5GHz-15GHz和0-20GHz中心頻率相同，那我們是不是就應該用0-20GHz呢？這要考慮網格。

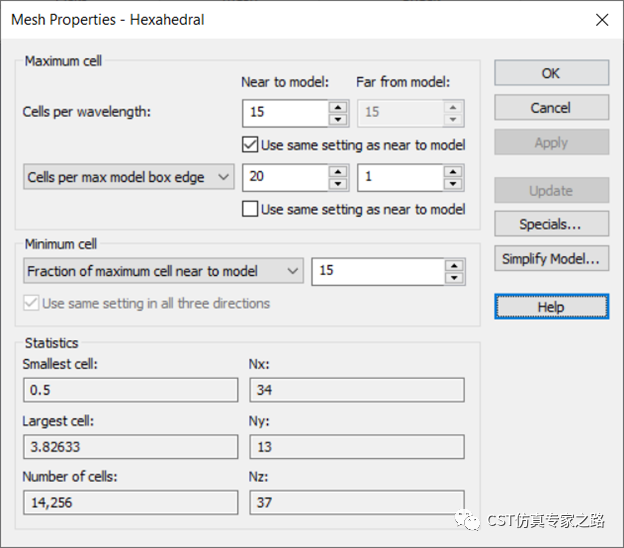

4. 全局網格

最大的網格由最高頻率（最小波長）限制，所以最高頻率太高的話，網格反而制約仿真時間，這里就要取舍了。

5. 最高頻率

一般情況是越高越好，注意是“一般情況“，最高頻率放在我們需要知道或感興趣的最高頻率就可以了，但是頻率太高網格會很累；

6. 最低頻率

一般情況是越低越好，注意是“一般情況“。最低頻率最好不要低過波導結構的截止頻率，低頻波長太大進不去。尤其某些低頻帶有震蕩效果，則大幅增加仿真時間，需要注意。
