如何直接導入彎折后的PCB（含視頻演示）

在最新版本的CST2021的EDA導入模塊中已經支持直接導入帶有bending parameter彎折信息的功能，本期我們介紹一下是如何進行導入操作的。

準備工作

Step0. 安裝環境

CST下直接導入allegro的板子，需要滿足下面兩種場景中的一種，看哪一種比較方便獲取。

1. 需要在相同的電腦上同時安裝allegro的版本，例如Cadence17.2，（不需要口令）。

2. 如果Allegro安裝在不同的電腦上則需要在那臺電腦的Allegro安裝CST Pluge-in插件。詳見CST幫助文檔中的安裝說明如下圖:

Step1 導入PCB文件到微波工作室中

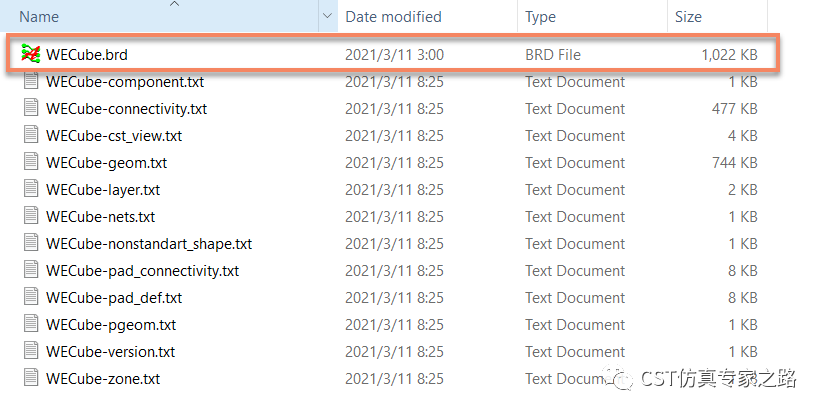

把準備好的brd文件如下圖：

拖拽進主窗口，

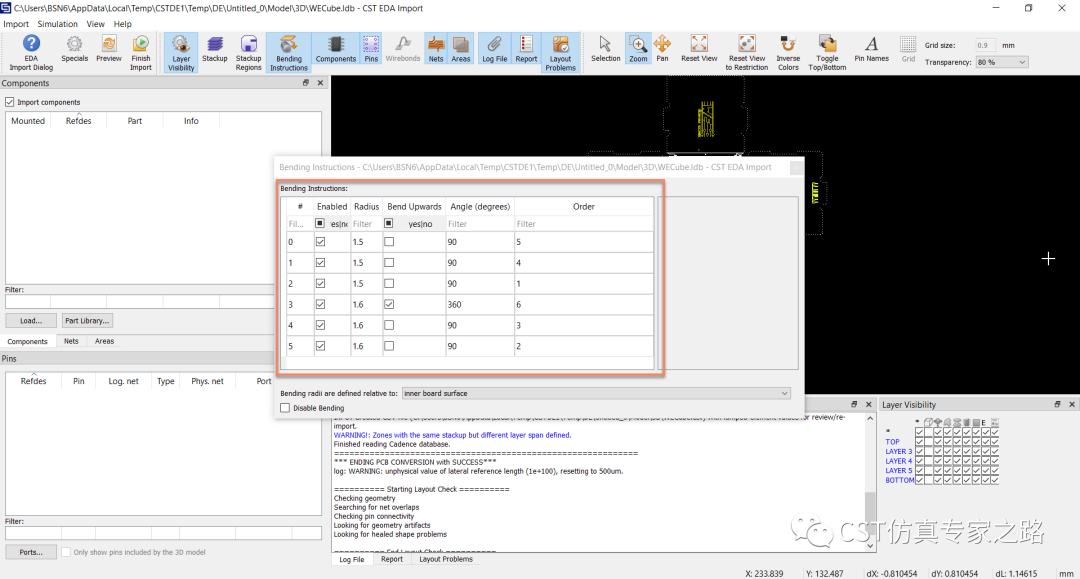

如果PCB本身含有bending paramenter，可以在下圖位置查看和修改

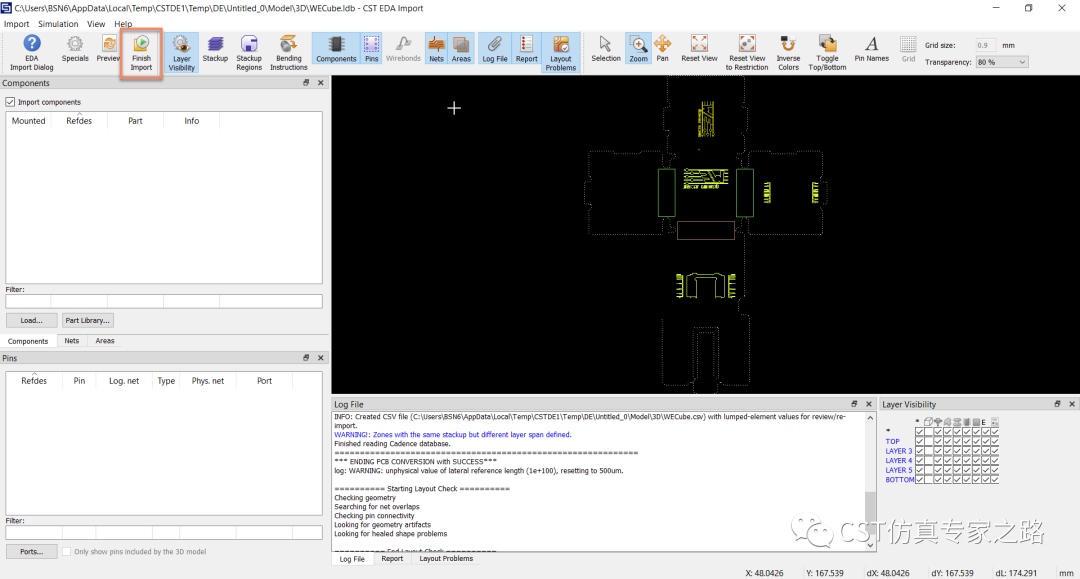

點擊Finsh import，自動進行導入

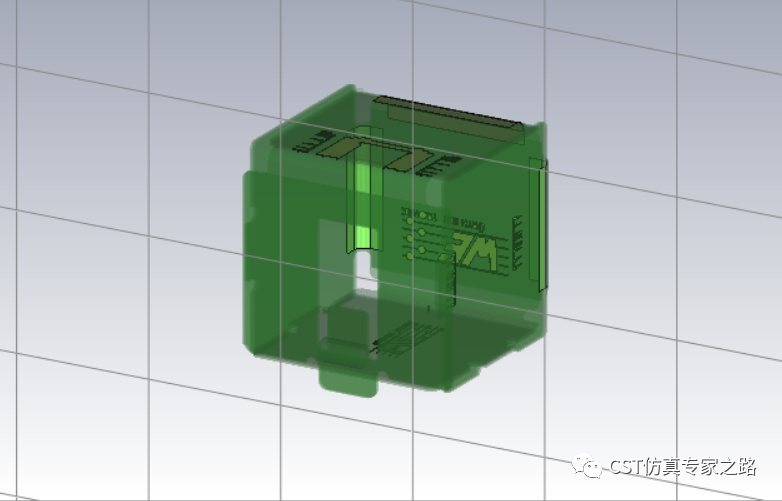

導入完成后自動在三維的主視圖中生成的是彎折后的PCB模型。

其實通過上面的步驟和視頻可以發現，和導入正常的PCB文件并沒有什么不同，僅在于是否在PCB設計的時候添加了彎折信息。
