CST汽車天線SAR仿真（一）- 人體模型導入

作者 | Zhou Ming

比吸收率(SAR,Specific Absorption Rate)的仿真分析和測量是國內外探討微波輻射的相關標準和對人體影響的主要內容。比吸收率SAR的概念最早在1953年由美國學者Schwan提出，原本只是生物劑量學中的物理量，近些年來被用來衡量電磁波對人體組織的輻射強度。比吸收率的定義是：單位時間內單位質量的生物組織所吸收或消耗的電磁功率，單位是W/Kg，也可用mW/Kg。

手機SAR的仿真和測試方法已經非常成熟，隨著電動汽車的發展，車內天線的電磁輻射對人體安全的影響也是越來越受到重視。CST對人體SAR仿真有著非常完備的解決方案，本期我們將介紹如何在CST中導入人體模型。

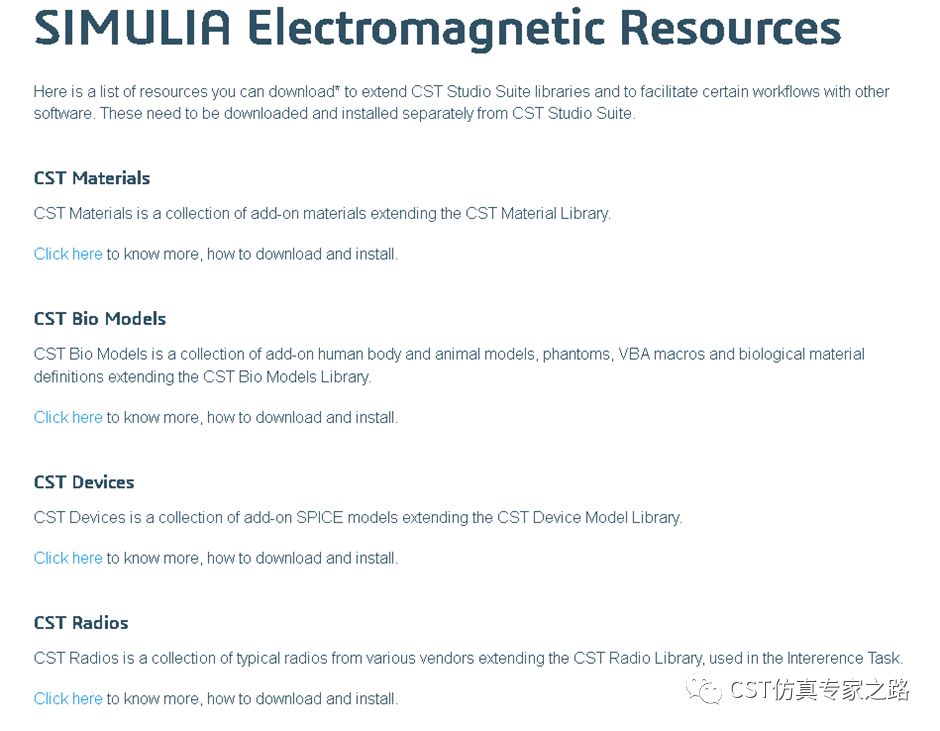

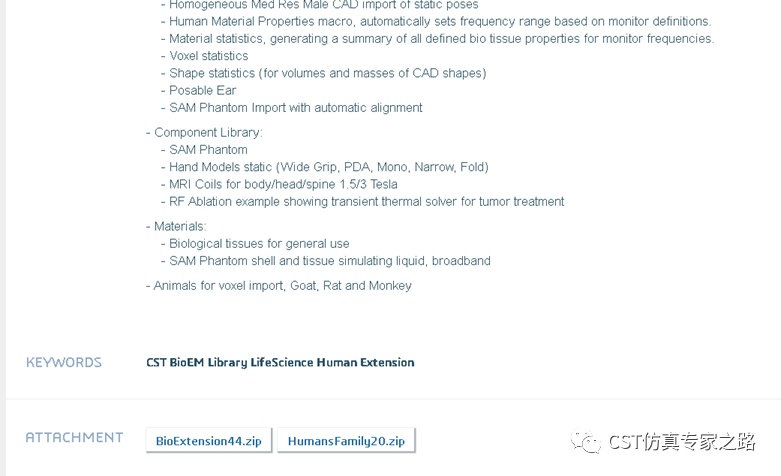

1、從達索系統官網下載人體模型庫。以下是您可以下載的官網地址，包含了CST Materials、CST Bio Models、CST Devices、CST Radios 4個擴展庫。這些庫需要從CST工作室套件單獨下載和安裝。這次我們需要下載的是CST Bio Models。

https://www.3ds.com/support/documentation/resource-library/single/simulia-electromagnetic-resources/

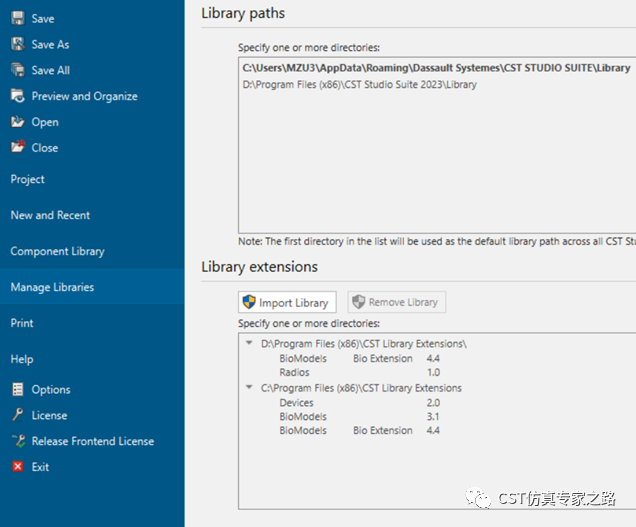

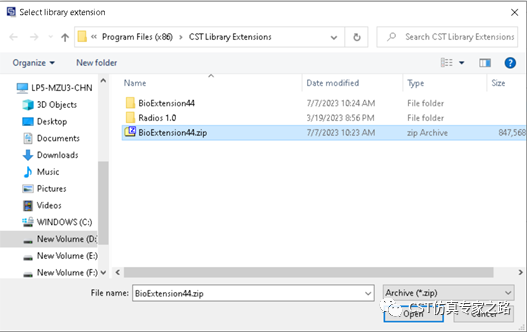

2、點擊Import Library，導入剛剛下載的Bio模型庫。

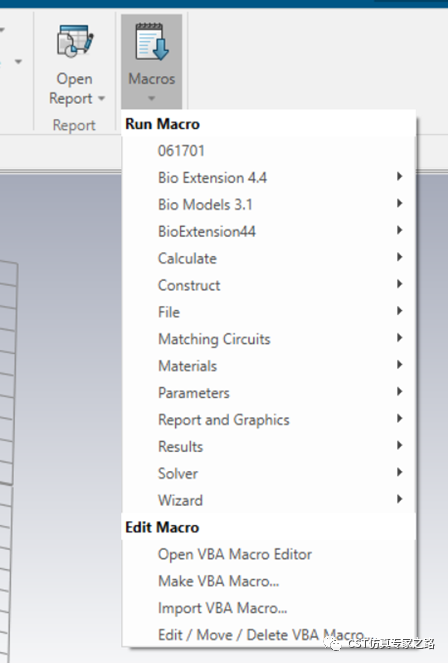

3、模型導入后，我們進入到3D截面，點擊Macros，可以看到Bio Extension 4.4已經導入。

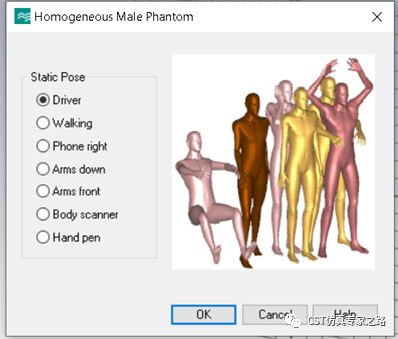

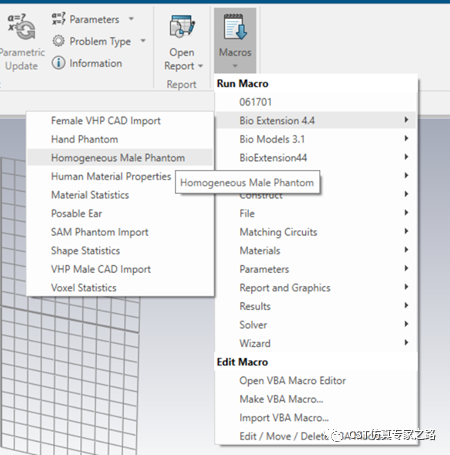

4、汽車天線SAR仿真我們選擇的是Homogeneous Male Phantom。點擊后可以看到7種不同姿勢的人體模型，我們選擇第一種駕駛姿勢的人體模型。

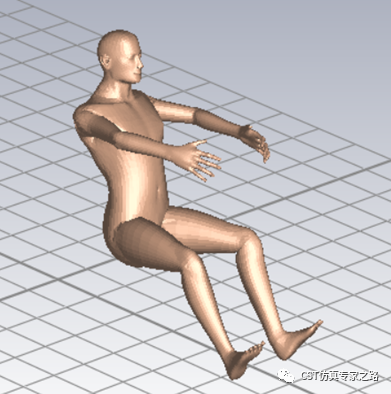

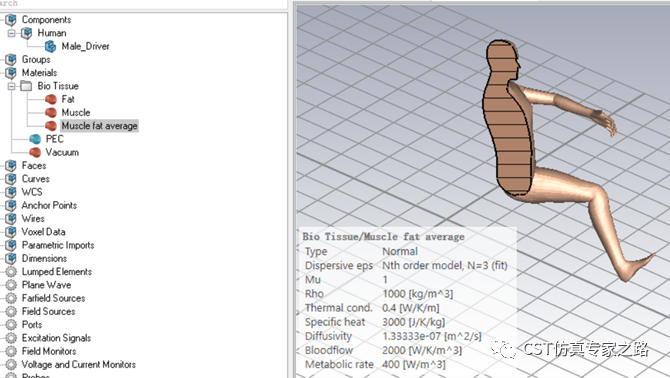

5、人體模型已經創建成功。點擊左側材料樹，可以看到均勻介質的人體材料參數已經設置好。

下一步我們將會導入汽車天線模型，完成SAR仿真。
