小型衛星HIRP仿真實例 - 平面波場路結合, EMC, 輻射敏感, 線纜

這期我們看一個衛星的高強度輻射場HIRF，涉及Cable工作室、場路結合、平面波的電路激勵以及真瞬態仿真。這也是一個EMC（EMS）的輻射靈敏度RS問題。

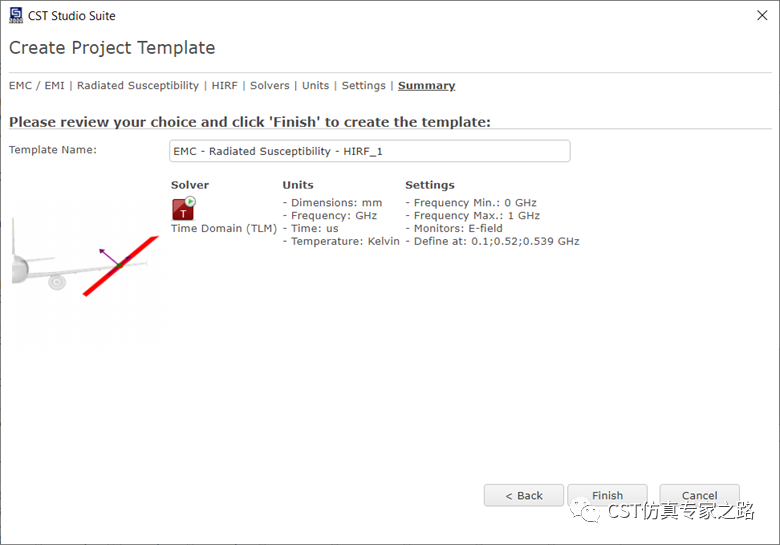

啟用EMC模板：

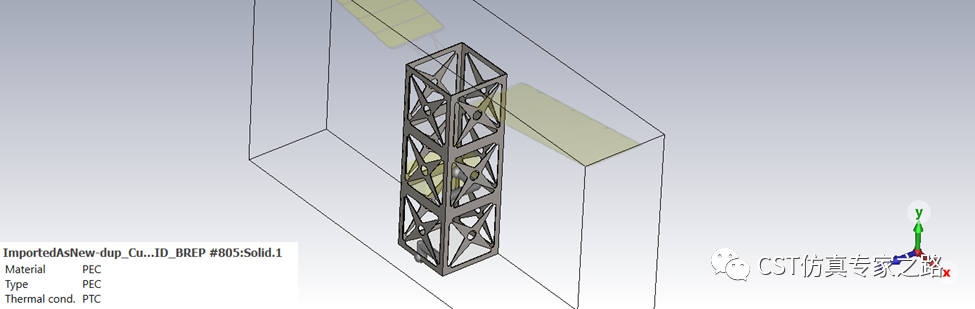

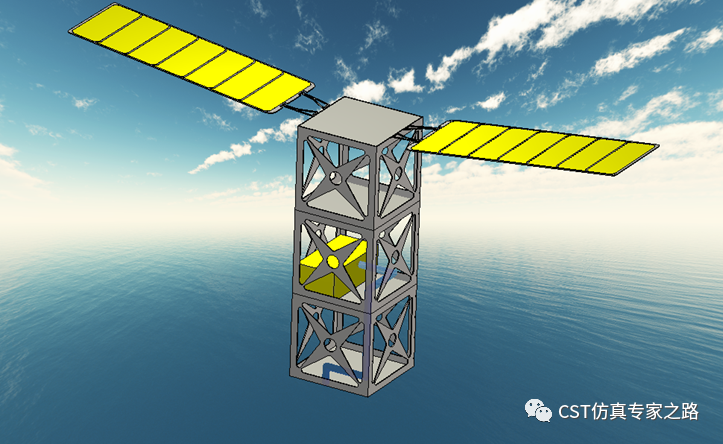

導入衛星的三維結構，主框架為PEC。這種紋理其實CST中也很容易畫的。

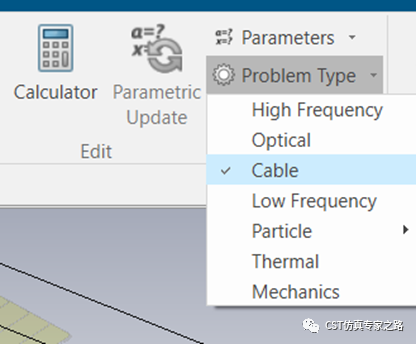

我們從微波工作室轉去線纜工作室：

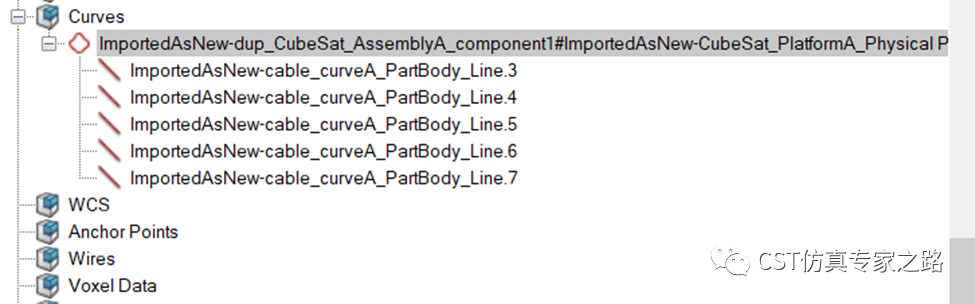

這里用的導入文件直接有curve，也可以用戶自己畫curve，用來表示衛星中的線纜：

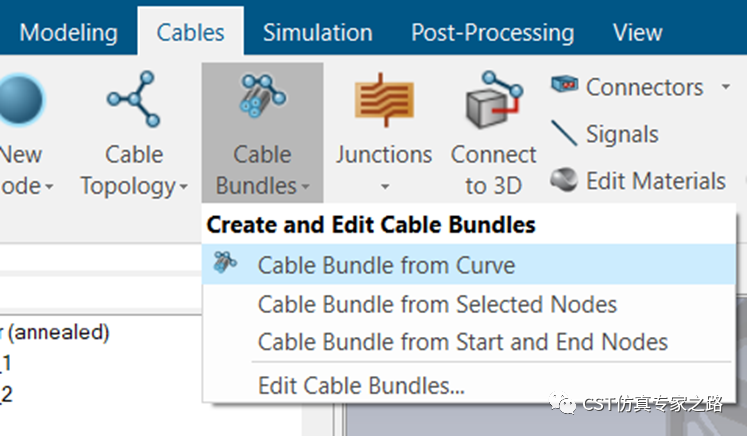

用curve生成線纜：

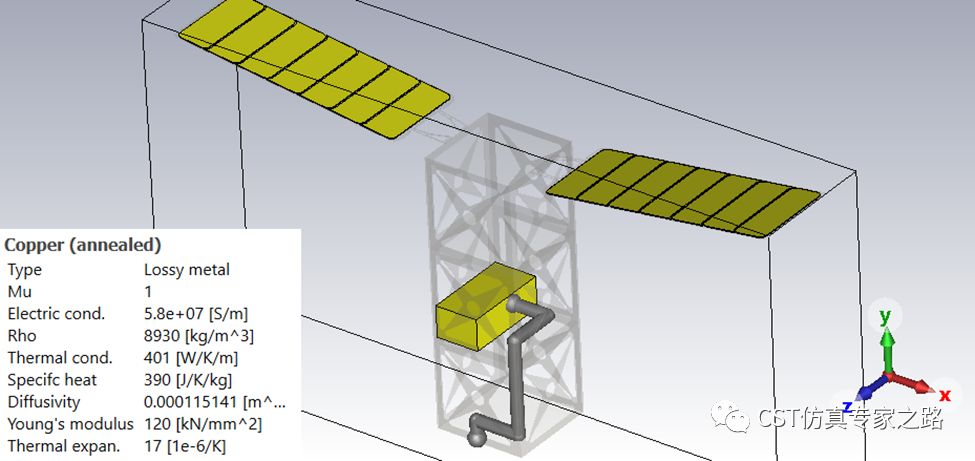

其他部位我們設置成銅材料：

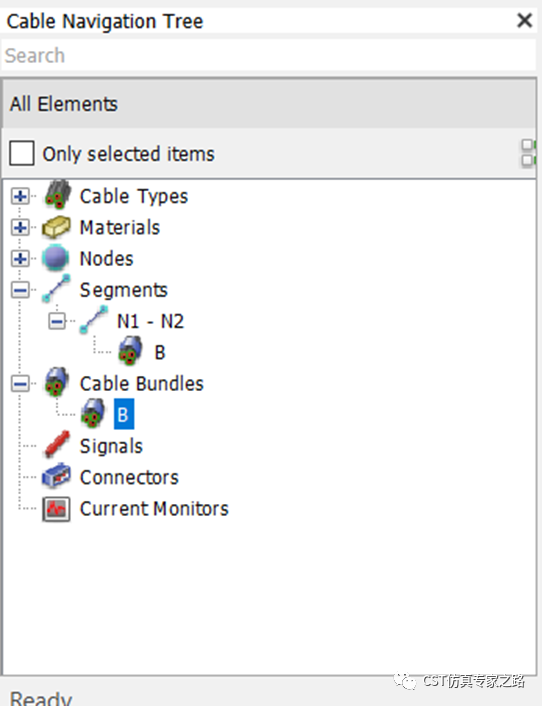

下面明確cable內容：

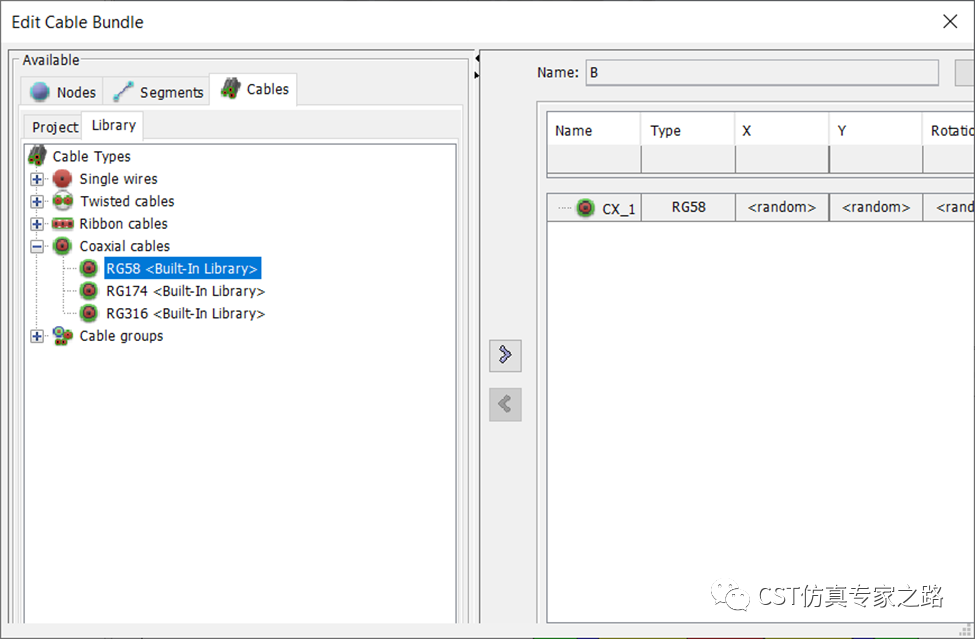

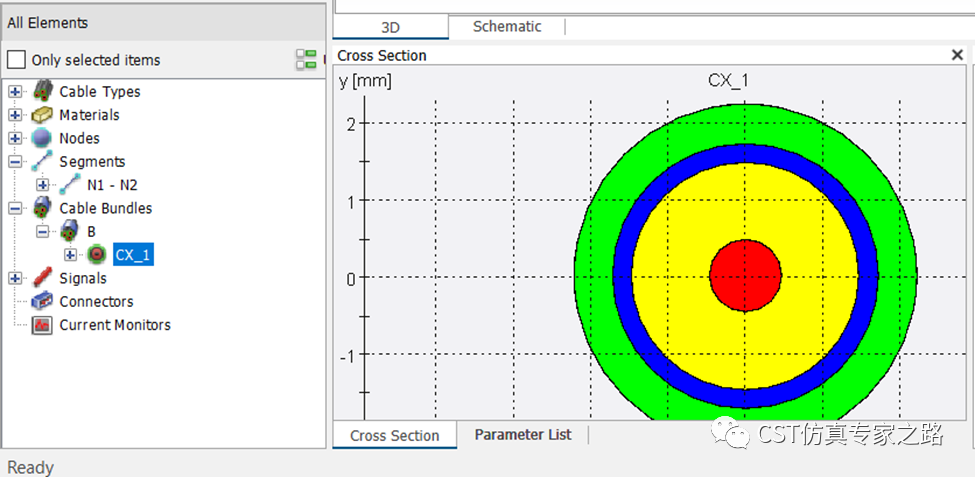

選用library中的簡單同軸：

前往電路添加負載和探針，注意P3和P4是差分開路探針；另外添加一個簡單電路和端口，用于真瞬態激勵平面波：

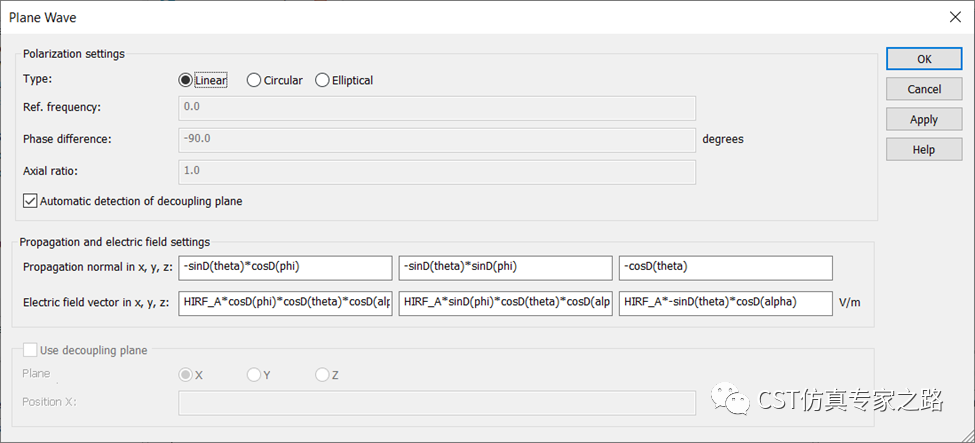

 定義一個控制HIRF幅值的參數，調整theta和phi控制平面波：

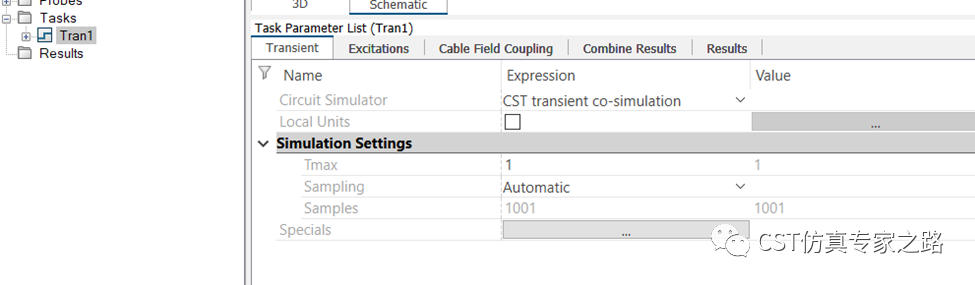

電路中添加Transient瞬態任務，選擇真瞬態co-sim，這里放1us，實際仿真時間也可能-40dB就停下來了。

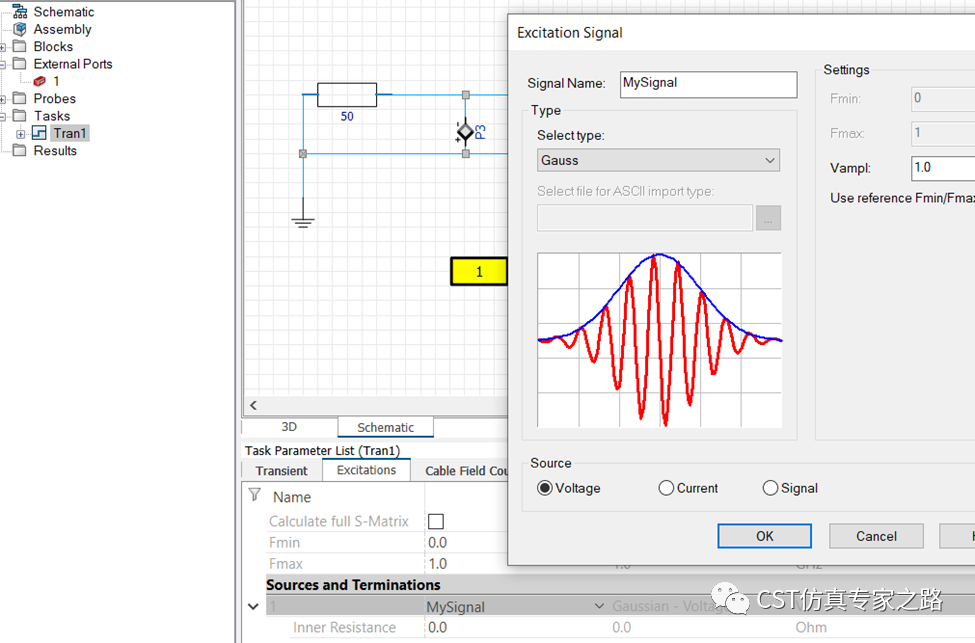

添加激勵信號：

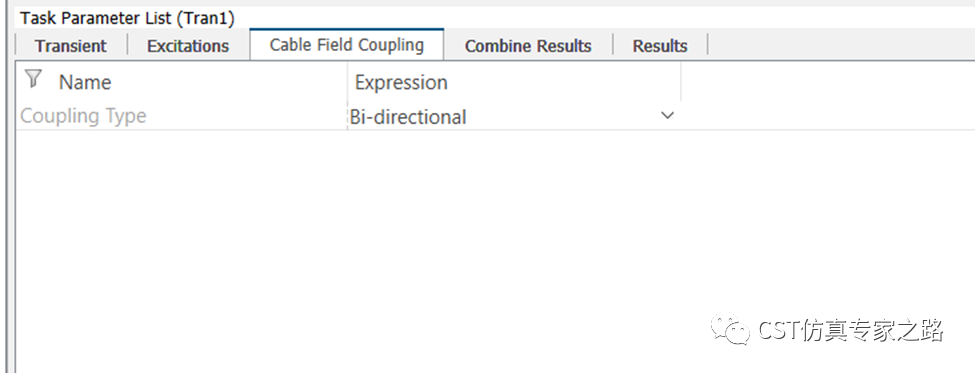

雙向求解線纜：

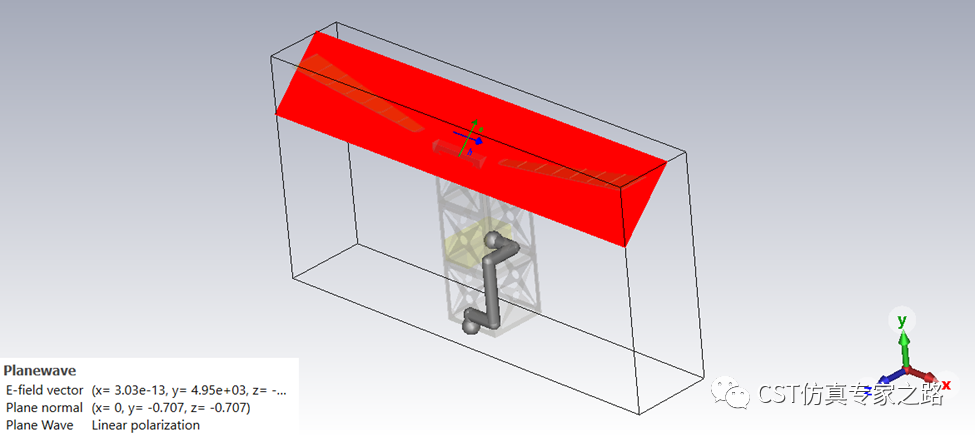

查看平面波位置，編輯內容：

添加振幅系數即可：

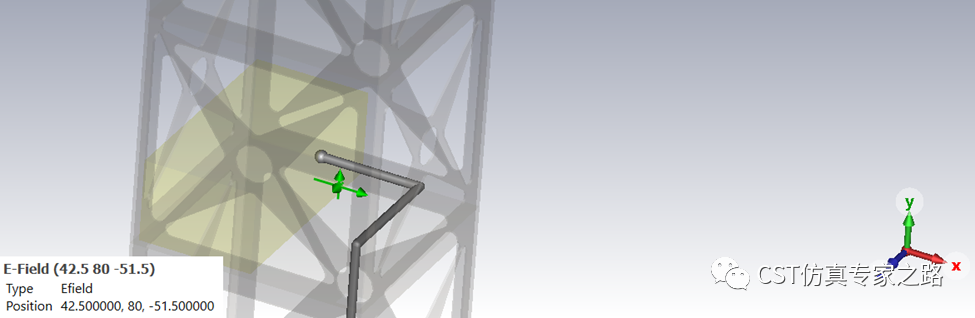

添加探針：

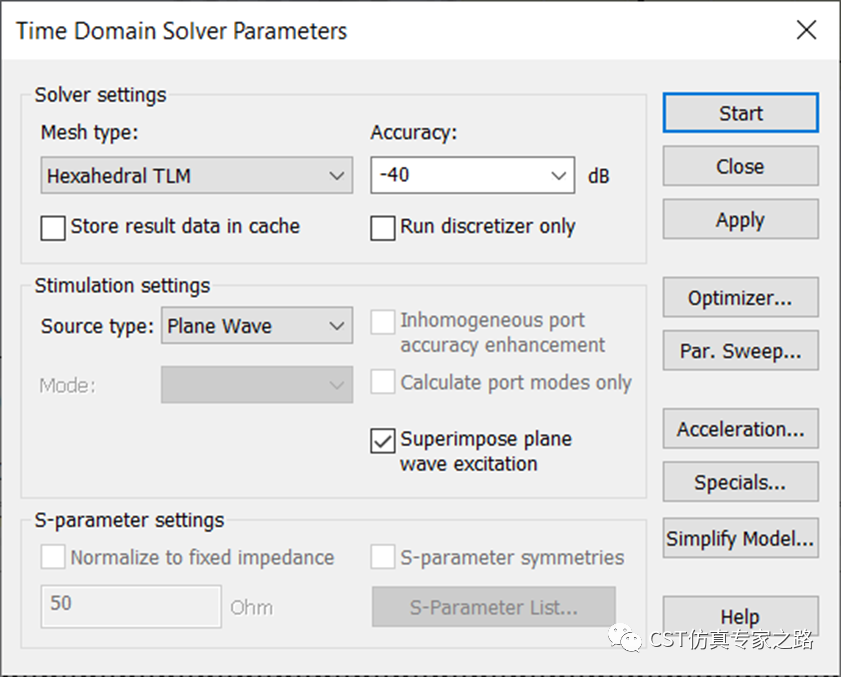

求解器中選平面波并選中superimpose平面波疊加能量：

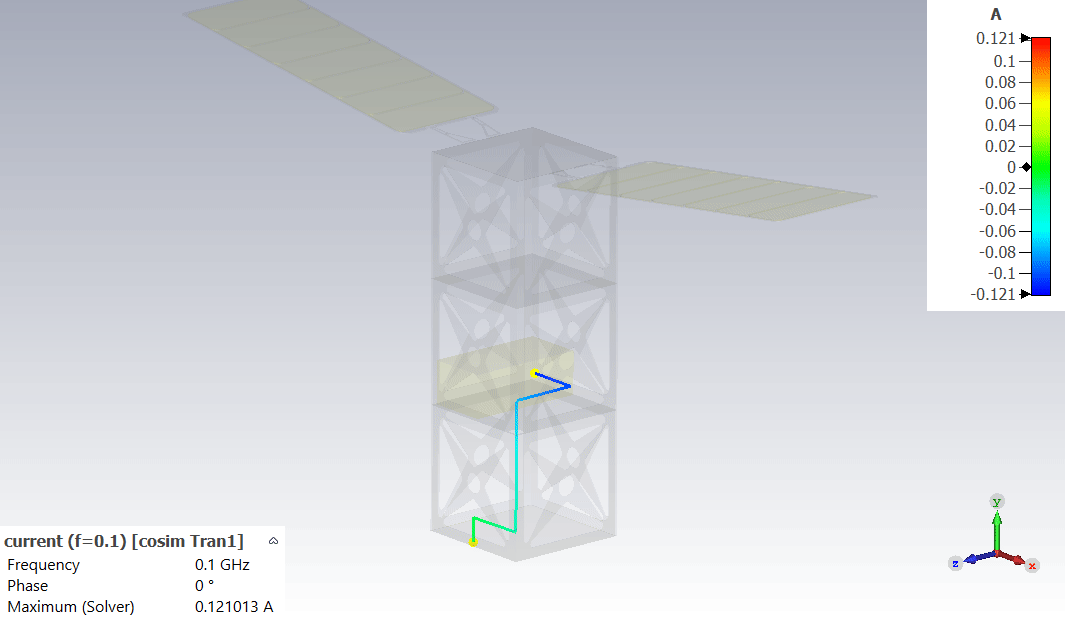

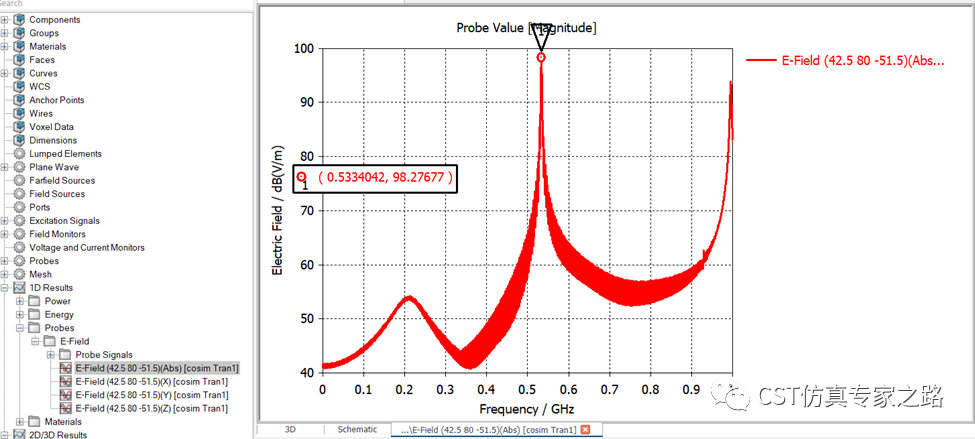

電路中更新Tran1任務，開始仿真。結束后我們先查看3D的探針結果：

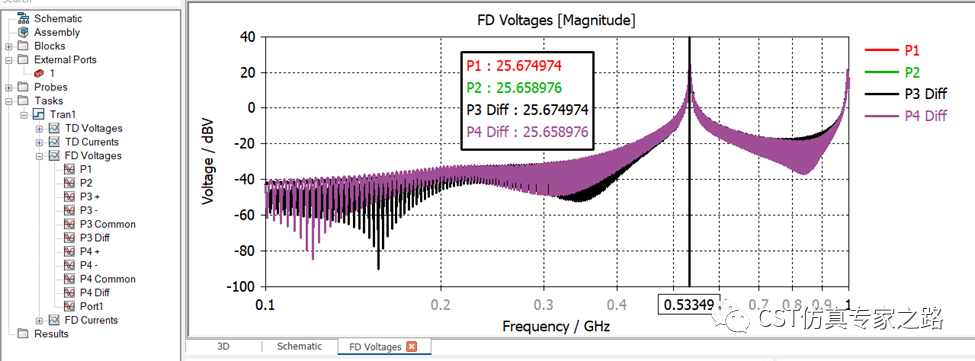

再看看電路中線纜兩端的電壓：

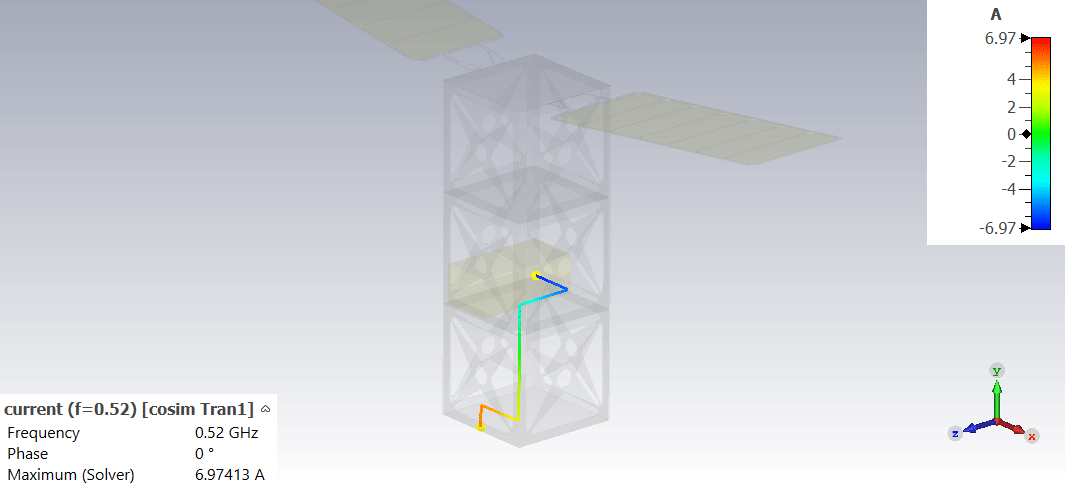

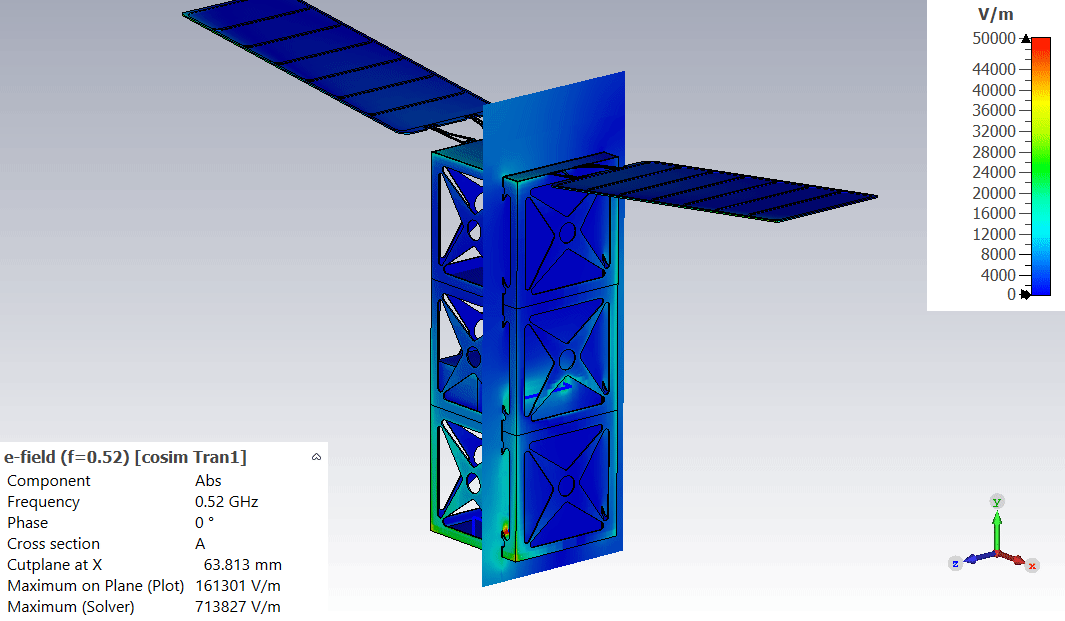

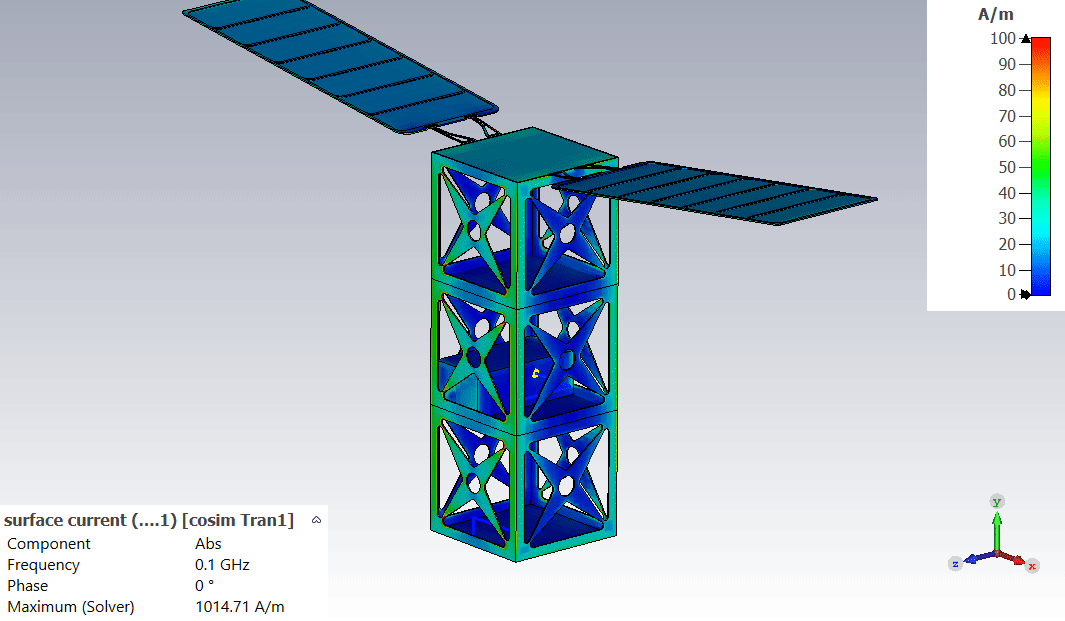

最后看看電場和表面電流，可見0.52GHz附近峰值確實cable的電場和電流較強：

小結：

1.     平面波在電路中沒有端口，激勵需要用co-sim真瞬態仿真和獨立的簡單電路。

2.     HIRP仿真用平面波作為激勵，通過EMC模板可以免去定義平面波角度和幅值計算式的麻煩。

3.     Cable工作室用的TLM求解器，工作室轉換用problem type直接轉。
