CST中，IC封裝的RLC提取以及等效電路實例

來源：CST仿真專家之路更新時間：2024-06-26 閱讀：

之前介紹了pRLCG求解器，見仿真實例010:提取局部電感電阻（2020版新功能）。本期分享一篇關于IC封裝線的寄生參數提取的具體應用案例。同時也借用這個例子，看一下如何拆分等效電路模型。

Step0 導入模型

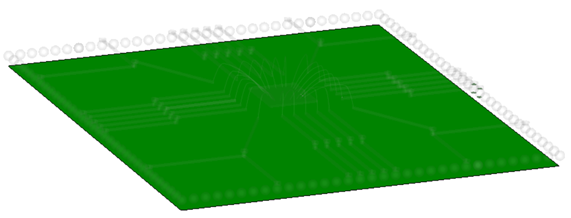

我們會介紹如何提取BGA到DIE的寄生參數，如下圖所示：

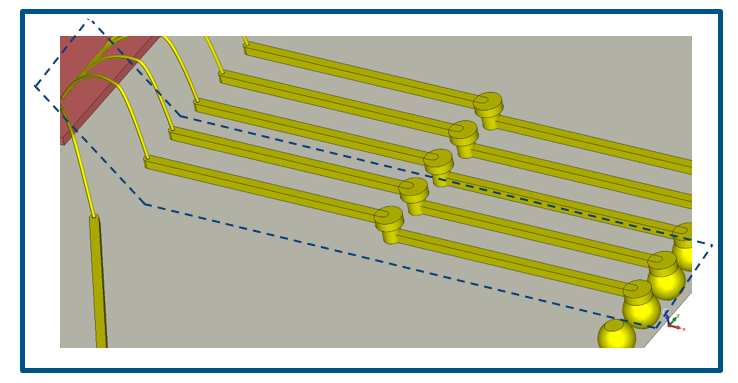

我們會用pRLCG求解器來提取下圖虛線出的寄生參數，從BGA->routing->Bond Wire。

Step1 設置材料，頻率范圍和邊界條件

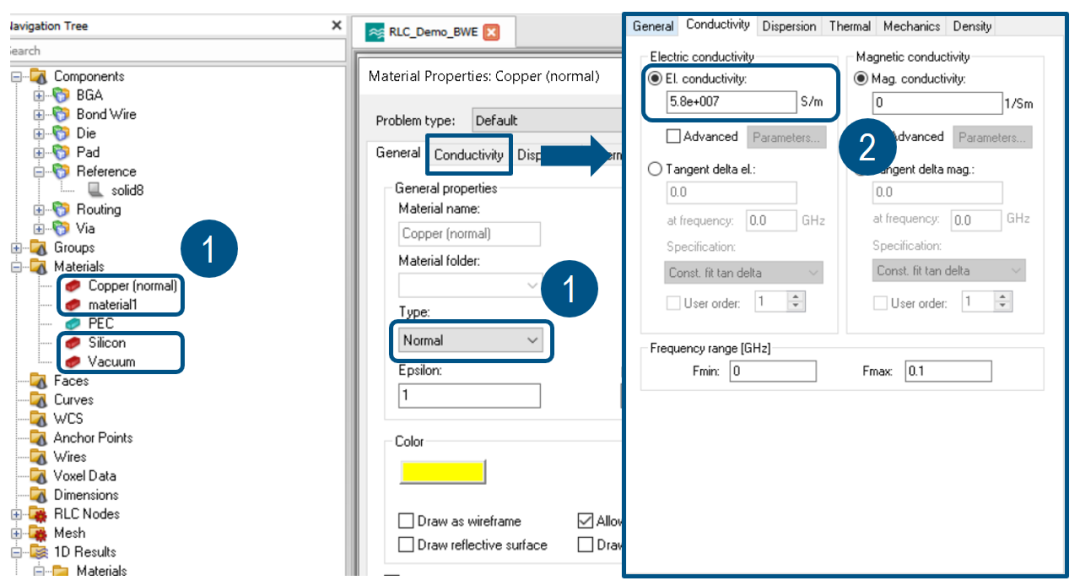

所有的材料無論金屬還是介質都需要設置成Normal，并設置相應的電導率，如下圖所示：

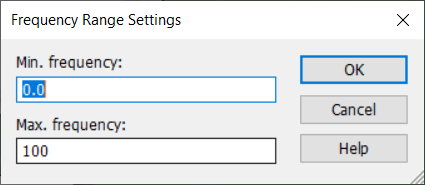

本例中我們仿真到100MHz，如下圖所示：

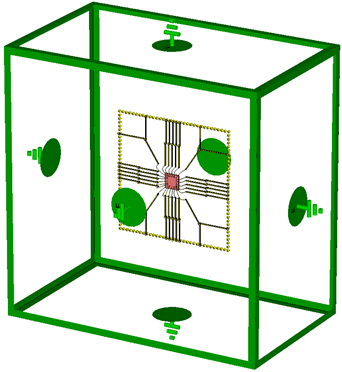

邊界條件目前支持電壁和磁壁兩種。如果沒有設置RLC Ground的情況下，電壁上的電勢為零，而磁壁則代表平均電勢為零。如果設置了RLC Ground，則RLC Ground的電勢為0。邊界條件的大小以及類型都會影響到仿真結果，所以需要特別搞清需要的物理含義和狀態。本例中的邊界如下圖所示：

Step2 設置Node

這一步相當于設置端口，本例中我們想要了解每一段走線的寄生參數，可以沿著走線設置多個Node。

首先，先設置GNDNode，通過Pick Face選中參考地的面并設置為RLC Ground，這里的地必須是PEC。

接著設置Rounting和Bondwire上的Node，選中一個面，再選擇RLC Node，如下圖所示：

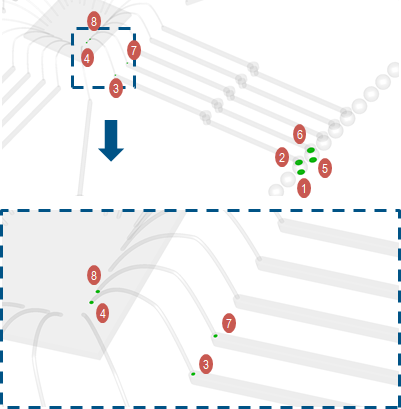

這樣如下圖，設置了8個Node，1#是BGA的進口，2#是Rounting線的入口，3#是Bondwire的入口，4#是到達Die的位置，5#到8#也是同樣的情況，如下圖所示：

這樣，最終的Nodes如下圖所示：

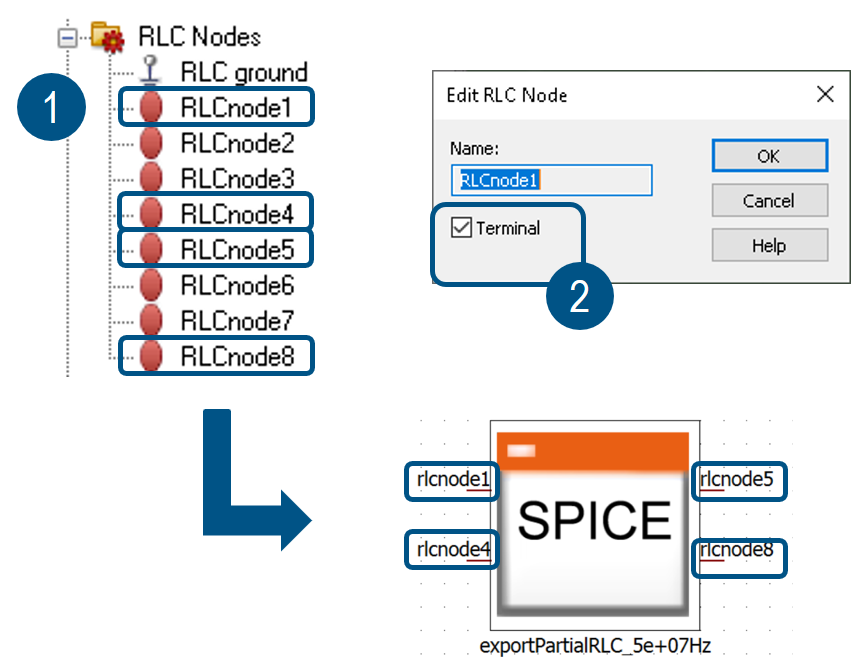

比如這里有兩條平行的線，通過設置多個Node可以就可以分開計算并得到獨立的RLCG寄生參數，比如走線本身的自感，電阻。平行走線之間的電容，走線和走線之間的互感和互容等，但實際的Spice模型我們只需要1#4#5#8#，四個對外的引腳，我們可以僅僅對那四個Node設置terminal,如下圖所示：

Step3 設置求解器開始仿真

這里我們把那些Node都創建成一對對的Pair，總共這里是6對，并勾選上計算寬帶以及寄生電容，選擇需要生成Spice模型的頻率，本例中設置了一個50MHz的點，如下圖所示：

RLCG生成的Spice都是單獨頻點的結果，這里我們可以在分號后加若干個頻點，會生成多個Spice文件。如果要得到寬帶的Spice需要用S參數加Idem工具進行轉換，見仿真實例006：用IDEMWORK提取寬帶宏模型（上）仿真實例007：用IDEMWORK提取寬帶宏模型（下）。

Step4 仿真結果分析

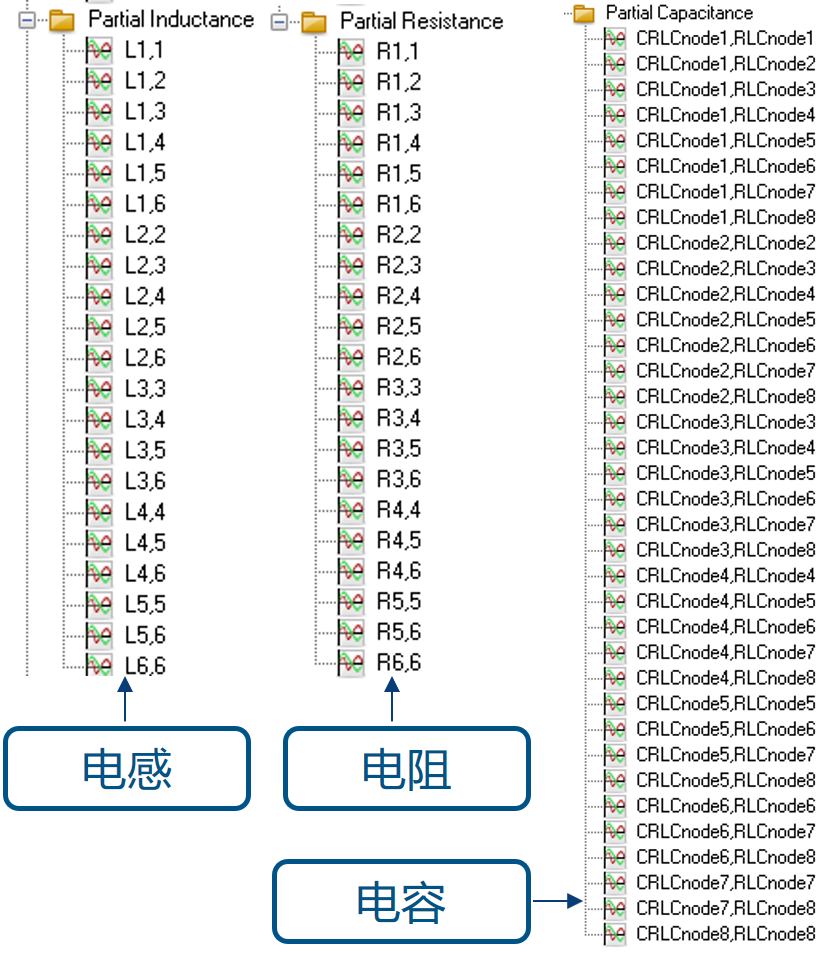

仿真完成后會得到幾組RLC的結果如下圖所示：

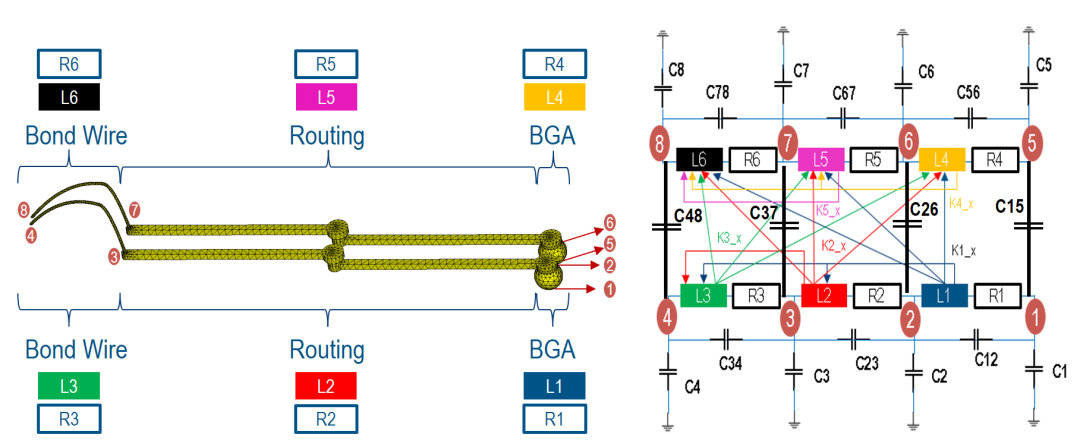

我們可以根據下圖來分析一下這些結果的拓?fù)浜秃x。

本例中設置了6對pairs，那些pairs分別都有自身的電阻R1-R6和電感L1-L6，同時每個節點都有電容值C11-C88，這里的電容是8個節點對于電勢為0處的結果。同時還有金屬對之間的互容。這在本例中生成的50MHz的Spice模型中都反應了出來，如下圖：

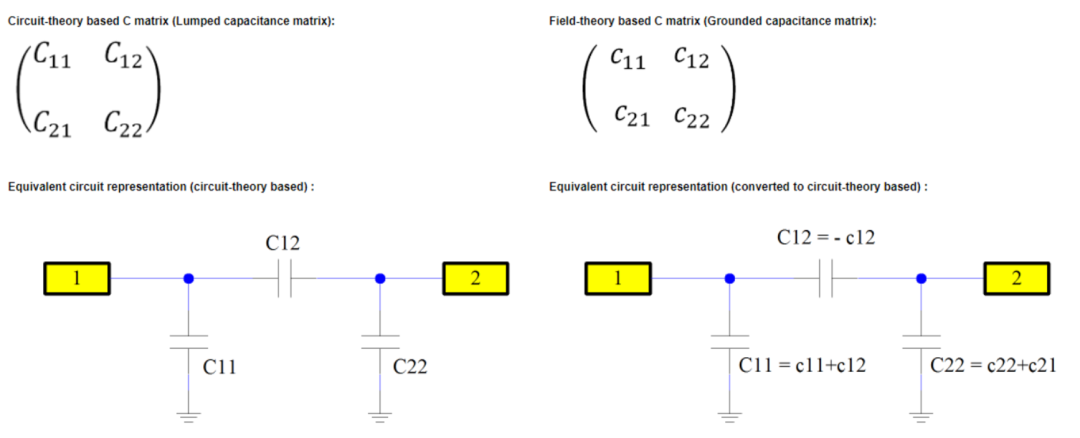

對于這里提供的節點電容補充一句，如果要計算整個線的對地電容，則需要把C1,C2,C3,C4加起來。而要計算兩條線之間的電容則是需要把C48,C37,C26, C16以及更多的交叉電容都加起來。更多可參考CST幫助文檔對于電容矩陣的解釋，如下圖：
