CST仿真結果和FDTD的MATLAB仿真結果有差別
來源：edatop
更新時間：2024-08-31
閱讀：
理想金屬屏蔽腔體尺寸為 30cm×30cm×12cm，在腔體表面中心開有 10cm×0.5cm 的水平細縫。

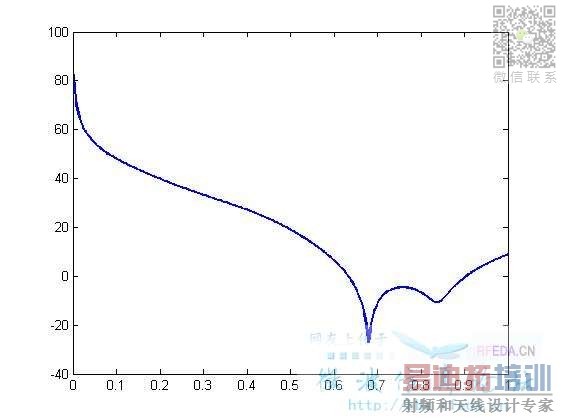

1.用CST的MWS建模仿真，計算屏蔽效能，結果如下（我將CST的結果導出然后用MATLAB作圖的）：
CST的模型我也上傳了：
[attachment=64935]

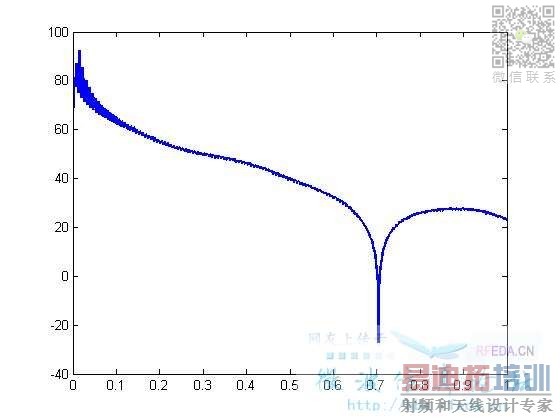

2.用時域有限差分法（FDTD）在matlab上計算了屏蔽效能，如下：
我不知道兩個結果為什么有這種差別，第二個圖中在橫坐標0.8-0.9之間為什么會有振蕩?
這是怎么回事?有沒有好心人解釋一下?在下感激不盡。
你matlab有些地方取的近似吧，是有多個諧振點的，你頻率仿真的更高，會出現更多的高頻諧振點的。
不知道該怎么解決呢
