建了一個二元微帶陣列天線模型，仿真想得到不同相位差下對應的方向圖，我把相位設置了參數掃描，不知道在“result watch”該如何設置才能得到不同相位對應的方向圖?求助，謝謝大家！
兩個天線都有端口。
仿真完畢后
點Combine Result
輸入不同的相位可以得到不同的合成方向圖。

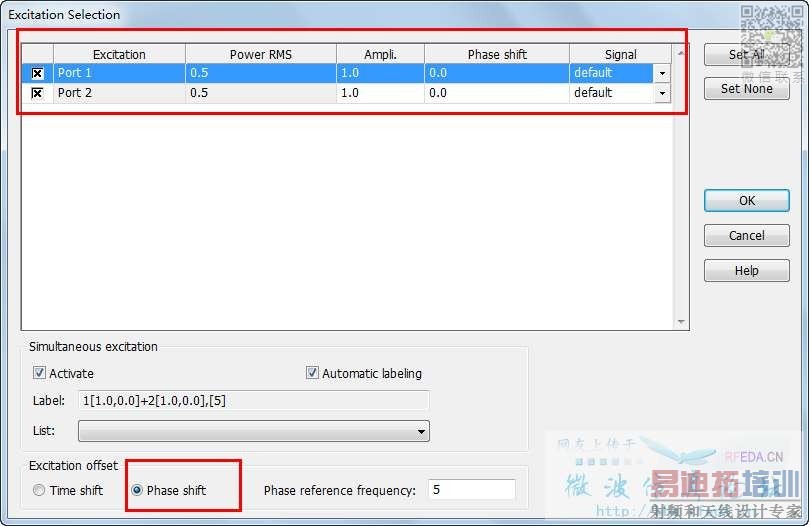

在這里設置 也可以把?
那個是每次要重新仿真。
你好，查看三維遠場方向圖，用polar模式，就可以看到副瓣電平和波瓣寬度。
