CST中元胞邊界（Unit Cell）與周期邊界（Periodic）的區別
C：FITD+周期邊界
• 使用FITD +周期邊界(Periodic)條件仿真波導相控陣天線元的輻射方向圖
• 使用FITD仿真周期結構是一種特殊情況，因?yàn)橄辔皇穷l域特性，時域是沒有相位概念的！只能仿真兩個陣元間同相（相差0度）或反相（相差 180度）兩種特殊“相位”情況
• 相差0度或180度是采用電壁或磁壁邊界條件來實現的，實際上不是周期邊界條件

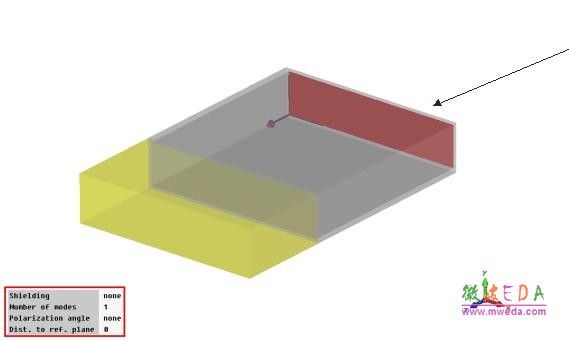

• 激勵源：波導端口，如下圖所示

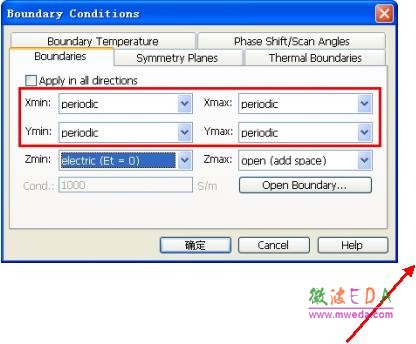

邊界條件設置

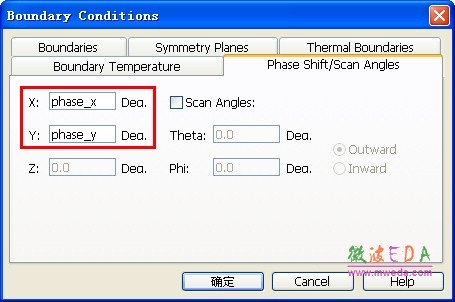

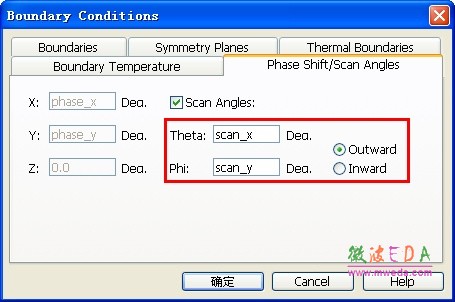

假如在時域仿真中不小心使用了周期性邊界條件的話，如下圖中的設置，則必須要求phase_x, phase_y, scan_x, scan_y均等于 0。本例采用圖示設置。

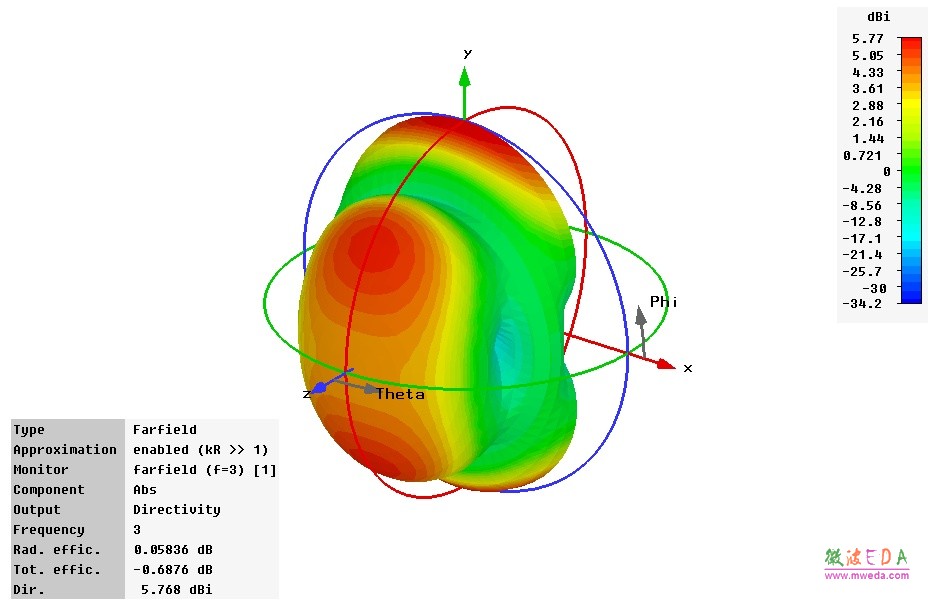

頻率范圍的和遠場監視器設置與情況A相同，3GHz遠區場分析結果如下：
-
