CST中的關于微帶薄膜電阻的設置操作

    CST中設置微帶薄膜電阻分為 3 種情況：

    1) 微帶線有厚度，趨膚深度遠大于帶線厚度；

   2) 微帶線有厚度，趨膚深度與帶線厚度可比擬；

    3) 微帶線為零厚度。

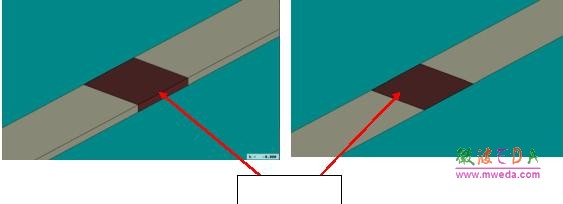

    以下左圖為 1)、2)情況，右圖為 3)情況。

微帶薄膜電阻

    如上圖所示，在兩微帶線之間新建一個Brick 方塊并定義其材料作為微帶薄膜電阻，以下是3 種情況下各自材料的定義方法。

    1. 有厚度材料，材料屬性設為 Normal

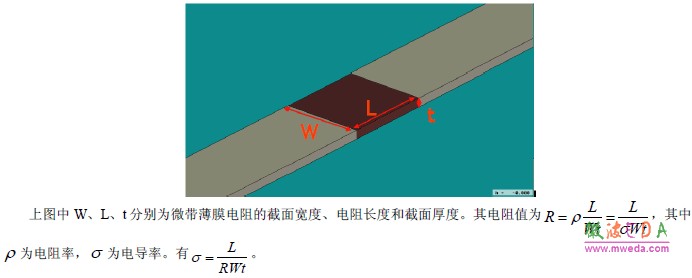

    這種設置適用于微帶線有厚度，趨膚深度遠大于帶線厚度的情況，如下圖所示：

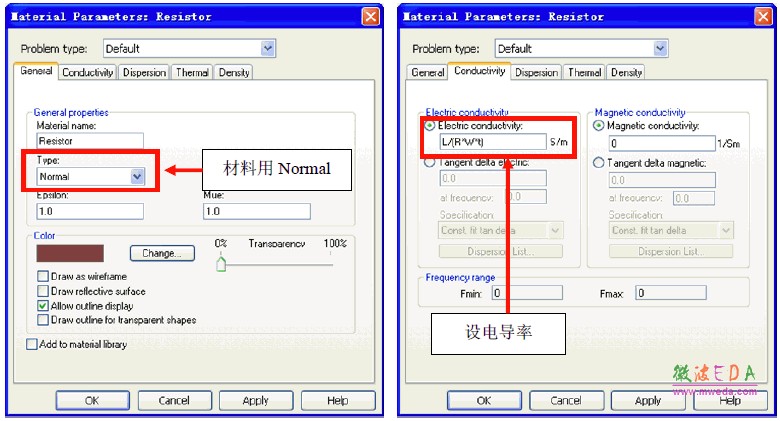

    如下圖所示，新建的電阻材料 Resistor 材料設置對話框中材料類型選用Normal，Conductivity 選項卡中電導率設為 L/(R*W*t)，這里采用參量設置，另需要設置L、R、W、t 四參量的值。其中R即為所希望電阻值。

    2. 有厚度材料，材料屬性設為 Lossy metal

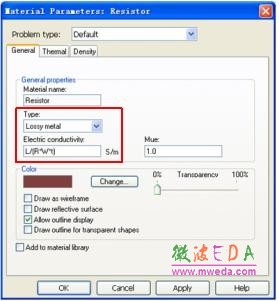

    這種設置適用于工作頻率較高，良導體微帶線有一定厚度，但趨膚深度與帶線厚度可比擬的情況。此時材料類型選用Lossy metal。如下圖所示，電導率同樣設為L/(R*W*t)。R即為所希望的電阻值。

    這種設置另適用于電阻值較小的情況。當電阻值較大，材料屬性與損耗金屬特性相去甚遠，則還是推薦使用第一種設置方法。

    3. 零厚度材料，材料屬性設為Ohmic Sheet

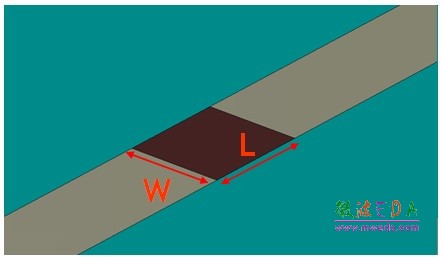

    這種設置適用于帶線采用零厚度的情況，如下圖所示：

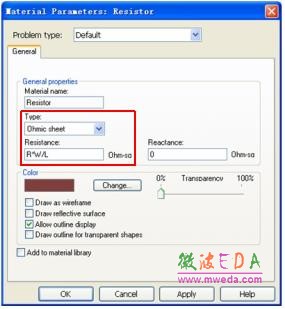

    其中 W、L 分別為電阻材料的截面寬度和長度。材料類型選用Ohmic Sheet，此時需要設置面電阻值 Rs = RW/L，如下圖所示：

    注意：這種方法僅能用于頻域有限元求解器。
