在CST微波工作室中網格剖分設置詳解

文章來源: CST中國    錄入: mweda.com

    首先搭建相應的模型,并設置頻率范圍。CST 自帶的網格生成器以最大頻率為參考進行網格剖分,這里我們將Fmax 設置為3GHz。

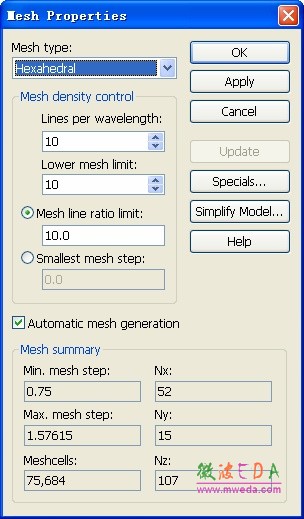

    通過 Mesh Global Mesh Properties…打開全局網格屬性對話框。

    Mesh type:網格類型,對于時域仿真,使用六面體網格 Hexahedral。

    Lines per wavelength:每波長至少10個網格點,波長由最大頻率Fmax決定,主要應用于電尺寸大于1時的仿 真模型。該項數值越大網格越密。

    Lower mesh limit:表示模型最短對角線上的最少網格數,主要在仿真模型為電尺寸小于1時起作用。該項數值越大網格越密。

    Mesh line ratio limit:模型最大網格與最小網格之比,主要用來限制最小網格步長。

    Smallest mesh step:強制限制最小網格步長。

    Min. mesh step:最小網格步長d,該值越小,仿真時間t 越長,d 與t 滿足良好的線性關系t~1/d。

    Max. mesh step:最大網格步長。

    Meshcells:總網格數。

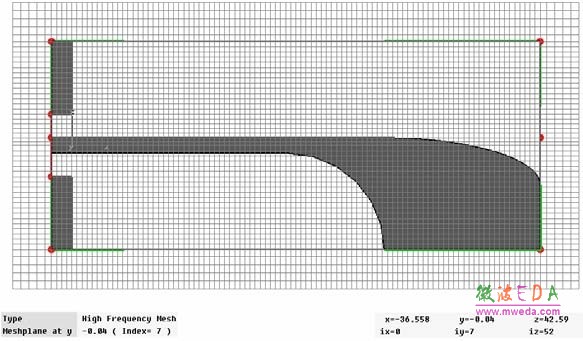

    選擇Mesh Mesh View進入網格視圖查看 CST 剖分后的網格模型,查看模型中是否存在短路現象。

    若通過觀察,沒有發現網格劃分所導致短路的話,即可啟動仿真。

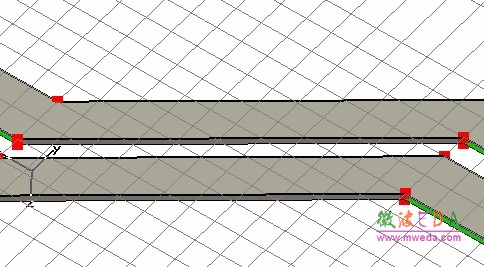

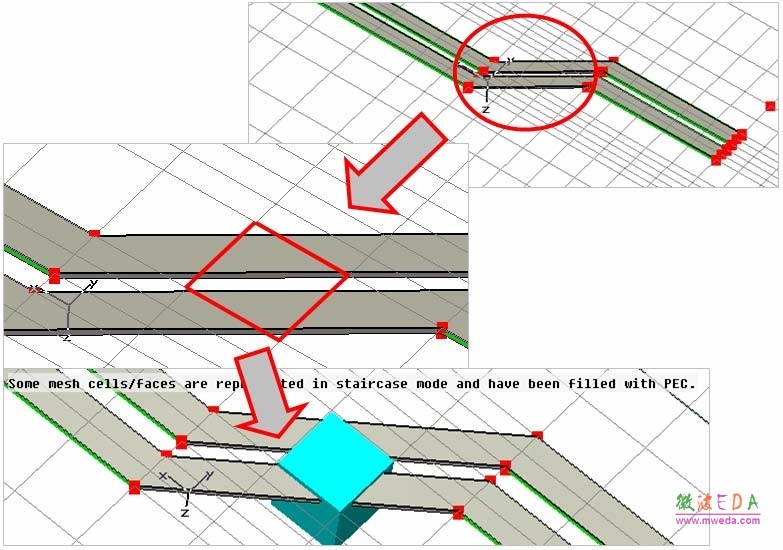

    若一個網格中含有5 layers(Air / PEC / Air / PEC / Air) ,則該網格將完全被PEC填充,并導致短路。此時就可增大全局網格屬性對話框中的Lines per wavelength 或是Lower mesh limit 來加密網格或是設置局部加密

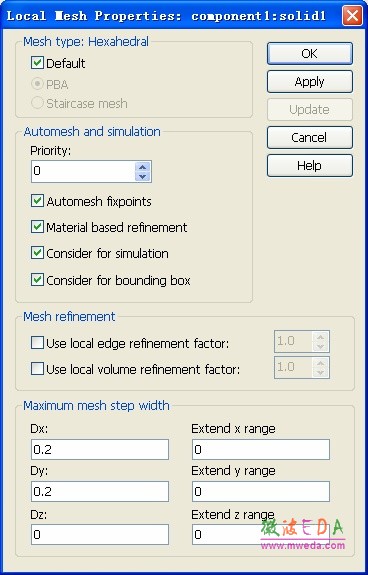

    如果全局網格不能完成去除短路的話,則可以通過網格的局部加密來進行設置。選中該物體,右鍵Local Mesh Properties...打開局部加密對話框。

   如此加密即可避免短路,從而順利進行仿真。以上這種短路現象是由于網格無法分辨精細結構所造成的。我們 通常將此稱為CC短路現象(Critical cell)。
