CST微波工作室網格剖分收斂性分析

    在相差較大的的網格設置下得到不同的結果，如果這些結果吻合的非常好，則說明仿真結果的穩定性和可信程 度較高。如果能用完全不同的求解方法得到一致的結果，比如有限積分求解、有限元求解和傳輸線矩陣求解結果相 同，則幾乎可以確認仿真的準確性。
    下面主要介紹網格收斂性分析設置，從而確保仿真的穩定性和準確性。

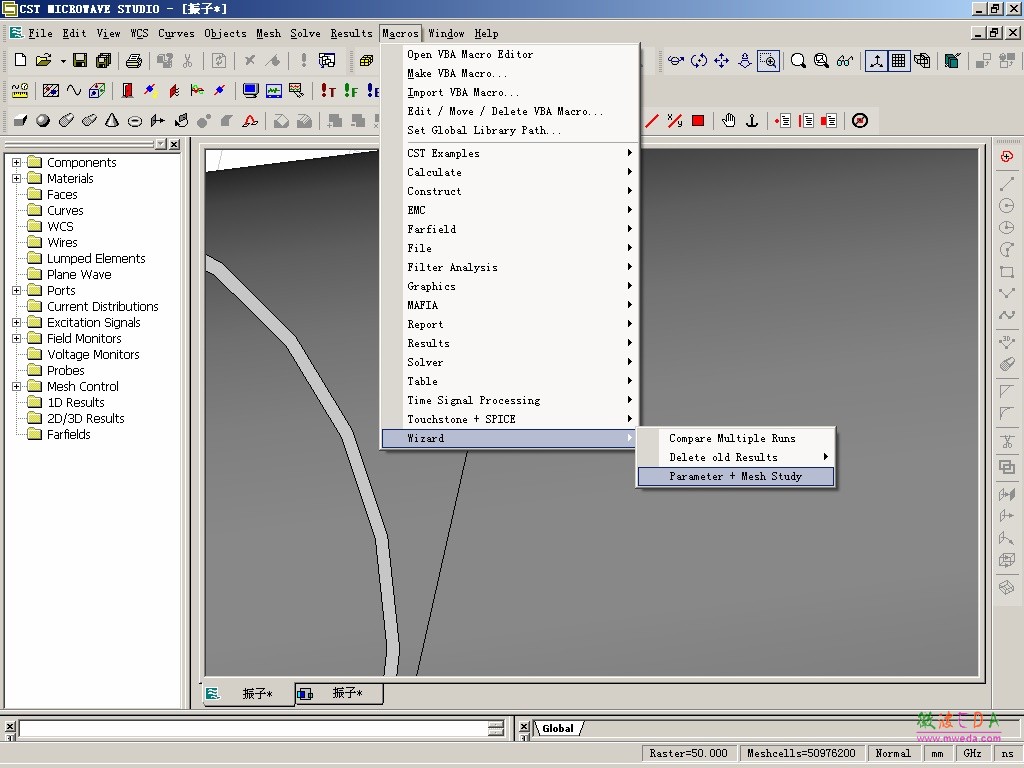

     1) 請選擇 Macros > Wizard > Parameter + Mesh Study

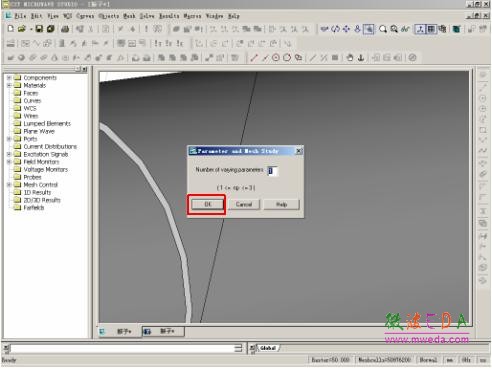

    2) 輸入變化參量的個數，這里只用網格變量，故輸入 1 即可。

    3) 選擇輸入網格的變化范圍和步長。

   4) 點擊 Start Parameter Study 進入下一步

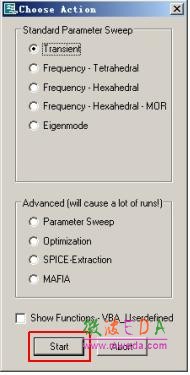

    5) 選擇所需的求解器，默認為時域求解”Transient” 1.先檢查；2 再正式計算
