CST微波工作室的激勵信號

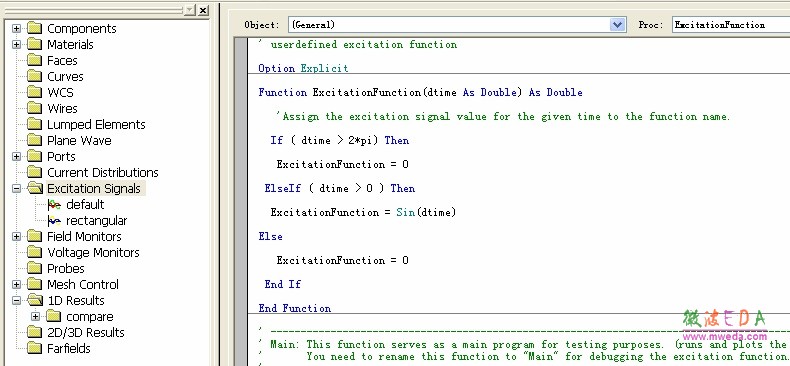

   在激勵函數 ExcitationFunction中輸入正弦函數語句，如下圖所示：

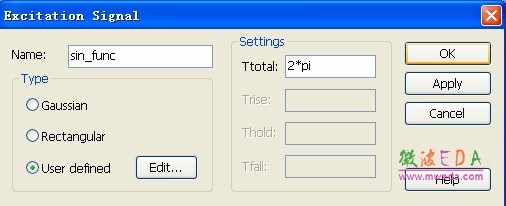

    回到主視圖中界面將 Excitation Signal 對話框中的 Ttotal 變?yōu)?2*pi，并為該信號指定一個您喜歡的名字（這里 我們定義為 sin_func），點擊OK 按鈕即完成激勵信號的定義。

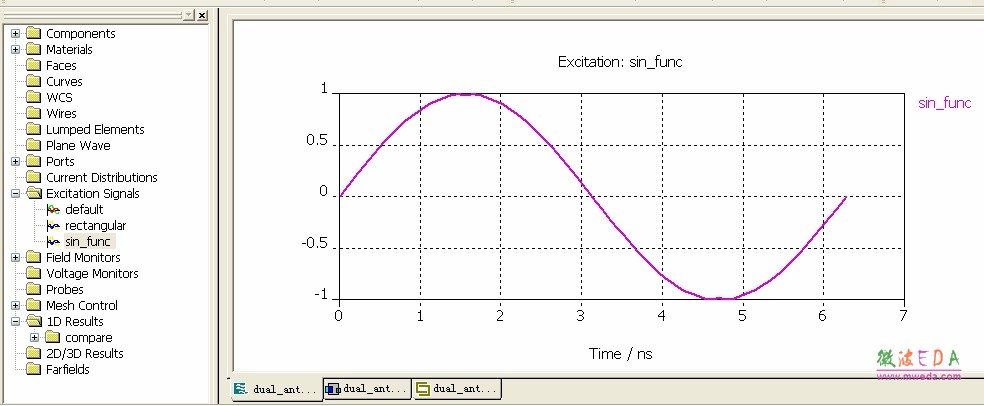

    此時，導航樹會自動指向新定義的激勵信號sin_func。

    至此，您已經成功地完成了激勵信號的定義和加載，可以在隨后的仿真中指定該信號對端口進行激勵。

    另外：為了方便您對編寫的 VBA激勵信號進行調試查看，系統還預先定義好主函數 Sub Main2。

    例如，我們需要對 VBA命令編寫正弦激勵信號進行調試查看，將其變?yōu)?sin(x)*cos(x)則需要進行以下操作：

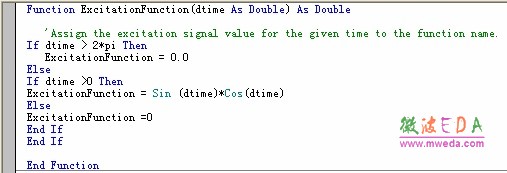

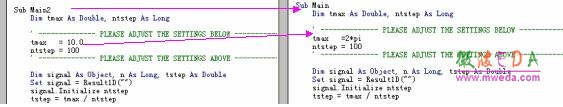

    （1）回到 VBA編輯器界面，將主函數中的 Sub Main2 變?yōu)?Sub Main，把最長激勵時間 tmax由缺省的 10.0變 為 2*pi。并且讓激勵信號函數 Function ExcitationFunction＝sin(x)*cos(x)

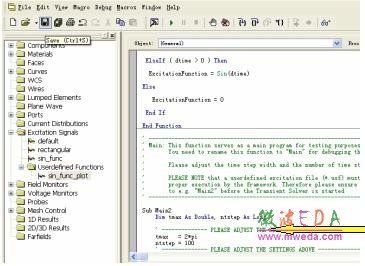

    （2）點擊 Run Macro按鈕，運行該程序。

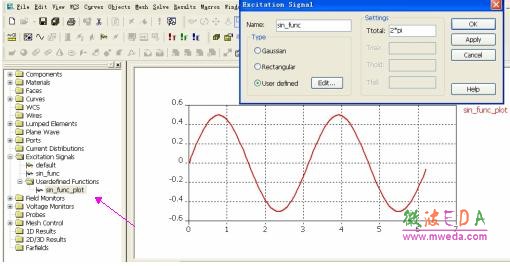

    （3）程序運行后，回到主視圖中。此時，導航樹自動指向 Excitation Signals >Userdefined Functions > sin_func_plot，此函數即是新定義的激勵信號。

    （4）激勵信號符合要求后，請一定回到 VBA 編輯器界面，將主函數 Sub Main 更名為 Sub Main2 等其他的名 字，并保存程序。

    （5）、最后回到主視圖中，點擊 Excitation Signal 對話框中的OK 按鈕，關閉對話框，即成功完成信號的定義和加載，在以后的仿真中可以選擇 sin_func、rectangular或是 default作為激勵信號。

    注意：主函數 Sub Main 只做調試用，故完成信號定義前一定要將其更名為 Sub Main2 等其他的名字。如果您 保持主程序 Sub Main的名字不變，則激勵信號 sin_func 將仍是調試以前定義的信號。

    恭喜您！您現在已經可以在微波工作室®中隨意定義需要的激勵信號了！
