CST天線陣設計模塊詳解

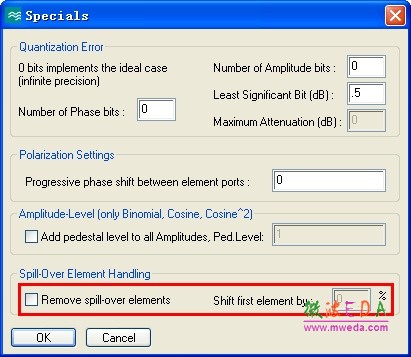

Special中的設置：溢出陣元處理

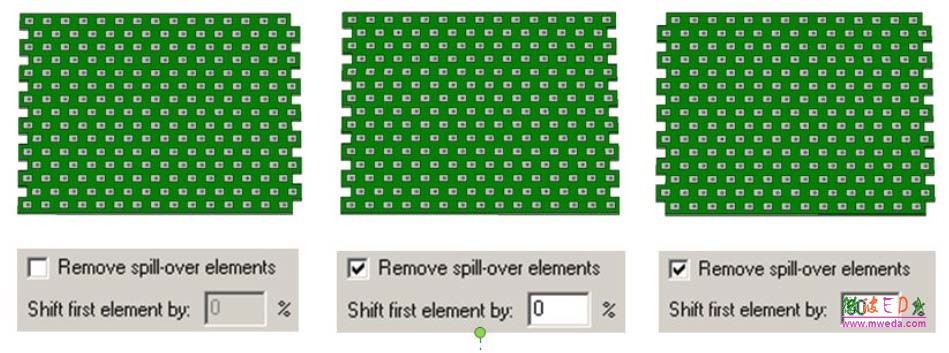

移除溢出的單元，并可以設置第一個陣元的偏置位置。當Grid Angle=90度時，無此選項。

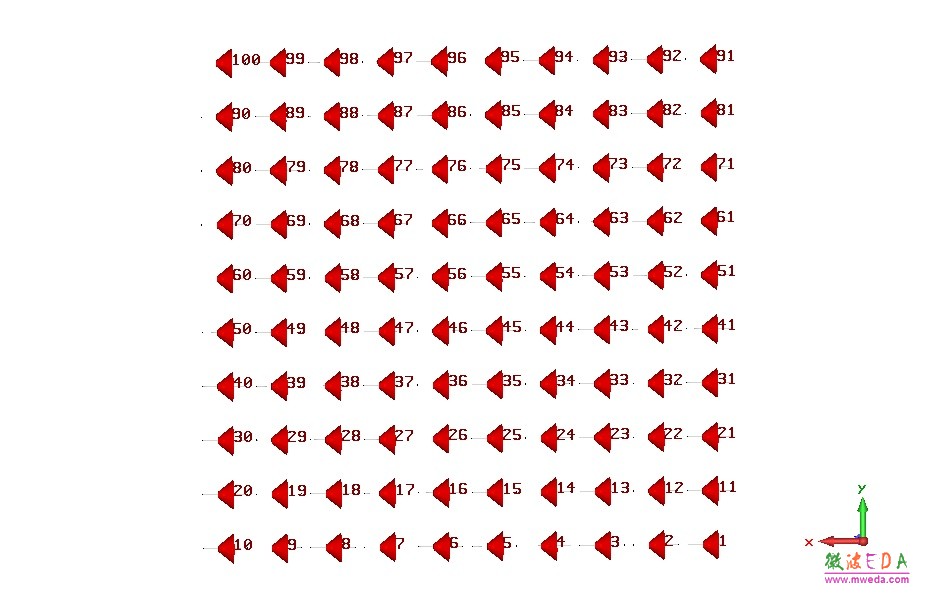

不論是自動生成的陣列，還是使用宏分配陣列端口的幅值 和相位，均需按照下圖所示的方式對端口進行排列：
案例展示

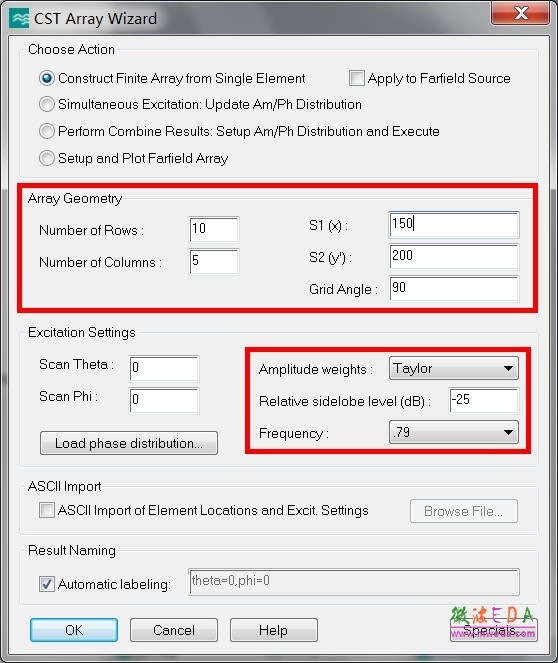

以一個偶極子天線為例，從單元?jiǎng)?chuàng)建整個天線陣。點擊菜單Marcos->Wizard->Array Wizard并進行如下設置：
• 10×5的陣列，陣元間距150mm x 200mm
• 波束偏角為0度，雙向幅度加權為泰勒分布，副瓣電平-25dB，頻率為0.79GHz
得到天線陣模型如下：
-
