3.1 HFSS 工作界面

5．Draw 菜單

Draw 菜單主要用于創建基本物體模型（Primitives）的相關操作，Draw 下拉菜單包含的所有操作命令如圖 3.6 所示。

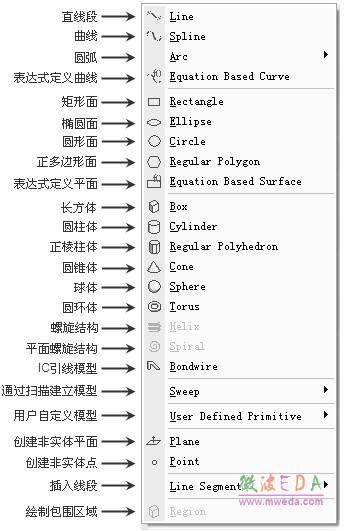

圖3.6  Draw下拉菜單

其中，下拉菜單中部分操作命令的功能說明如下。

• 新建一維線模型操作：包括新建直線段（Line）、曲線（Spline）、圓弧（Arc）模型和表達式定義（Equation Based Curve）線模型的操作。
• 新建二維平面模型操作：包括新建矩形面（Rectangle）、橢圓面（Ellipse）、圓形面 （Circle）、正多邊形面（Regular Polygon）模型和表達式定義（Equation Based Surface）平面 模型的操作。
• 新建三維物體模型操作：包括新建長方體（Box）、圓柱體（Cylinder）、正多棱柱體 （Regular Polyhedron）、圓錐體（Cone）、球體（Sphere）、圓環體（Torus）、螺旋體（Helix） 和平面螺旋體（Spiral）模型的操作。對于新建螺旋體模型和平面螺旋體模型，下面單獨列出 來做個簡要說明。
• Helix ：新建螺旋結構模型的操作。該操作命令首先需要選中一個線模型或者一個二 維平面模型后才能激活；激活后單擊該操作命令，HFSS 以選中的線模型或者面模型為橫截 面，沿著指定的方向螺旋上升生成螺旋物體模型；其中，選中一維線模型生成的是中空的螺 旋體，選中二維平面模型生成的是實心的螺旋體。
• Spiral ：新建平面螺旋結構模型的操作。和Helix 操作命令一樣，該操作命令也需 要選中一個線模型或者一個二維平面模型才能激活；激活后單擊該操作命令，HFSS 以選 中的線模型或者面模型為橫截面，沿著指定的方向旋轉生成平面螺旋物體模型；其中，選 中一維線模型生成的是中空的平面螺旋體，選中二維平面模型生成的是實心的平面螺 旋體。
• Bondwire ：新建 IC 芯片引線模型的操作。引線是在 IC 芯片封裝內部連接金屬焊盤 和芯片之間的細金屬線，HFSS 中可以通過Bondwire 操作命令建立標準的JEDEC 四點引線模型和JEDEC 五點引線模型。
• Sweep ：通過掃描的方式創建物體模型，選中一維線模型通過掃描的方式可以創建生 成二維平面模型，選中二維平面模型通過掃描的方式可以創建生成三維立體模型；掃描的方 式有3 種，分別為繞坐標軸掃描（Around Axis）、沿著指定向量方向掃描（Along Vector）和 沿著指定路徑掃描（Along Path）。 User Defined Primitive ：用戶自定義模型。
• Plane ：在三維模型窗口中新建一個非實體平面的操作。非實體平面主要用于在數據 后處理時計算和顯示在該平面位置上的場分布。
• Point ：在三維模型窗口中新建一個非實體點的操作。非實體點主要用于在數據后處 理時計算和顯示在該位置的矢量場。
