3.1 HFSS 工作界面

Tools 菜單主要用于管理、配置和編輯物體模型的材料庫，運行和記錄宏腳本文件，定制 工具欄以及修改 HFSS 軟件的一些默認設置等操作；Tools 下拉菜單包含的所有操作命令如圖3.9 所示。

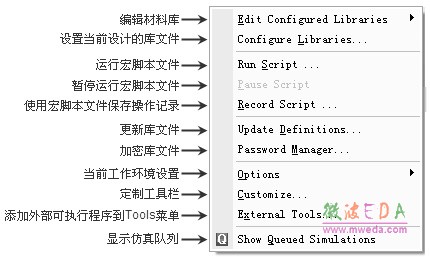

圖3.9  Tools下拉菜單

其中，下拉菜單中操作命令的功能說明如下。

• Edit Configured Libraries ：編輯當前設計的材料庫，包括搜索材料、添加新的材料、 編輯修改已有材料的屬性等操作。
• Configure Libraries ：設置當前設計的庫文件，可以顯示和設置當前可用的系統材料 庫文件、用戶材料庫文件和當前設計專用材料庫文件。
• Run Script ：運行 HFSS 宏腳本文件。
• Pause Script ：暫停運行 HFSS 宏腳本文件。
• Record Script ：保存所有操作記錄到宏腳本文件中。
• Update Definitions ：更新材料庫文件。
• Password Manager ：加密庫文件。通過該操作，可以為庫文件設置密碼，加密后的庫 文件只能在輸入正確的密碼后才能顯示、編輯和使用。
• Options ：HFSS 工作環境設置。
• Customize ：定制工具欄操作，通過該操作可以向工具欄中添加和刪除各種快捷方式。
• External Tools ：添加外部可執行程序到 Tools 下拉菜單中，執行該操作可以選擇把其 他應用程序的快捷方式添加到 Tools 下拉菜單里。
• Show Queued Simulations：顯示仿真計算隊列，當設計中有多個分析設置在做仿 真計算時，通過該操作可以顯示每個仿真計算的當前狀態、指定仿真計算的先后次序或者移 除某個仿真計算進程。

9．Window 菜單

Window 菜單包含用于新建、關閉三維模型窗口，設置多個三維模型窗口排列方式等相 關操作，Window 下拉菜單包含的所有操作命令如圖 3.10 所示。

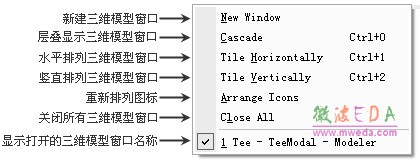

圖3.10  Window 下拉菜單

其中，下拉菜單中部分操作命令的功能說明如下。

• New Window ：新建一個三維模型窗口，并顯示當前物體模型。
• Cascade ：有多個三維模型窗口時，將多個三維模型窗口層疊顯示。
• Tile Horizontally ：有多個三維模型窗口時，將多個三維模型窗口水平并列顯示。
• Tile Vertically ：有多個三維模型窗口時，將多個三維模型窗口垂直并列顯示。
• Close All ：關閉所有三維模型窗口。三維模型窗口關閉后，可以通過【HFSS】→【3D Modeler Editor】重新打開三維模型窗口。

10．Help 菜單

Help 菜單主要用于訪問HFSS 自帶的幫助文檔系統以及查看HFSS 的版本信息等。
