Iris 波導濾波器的HFSS和Designer協同仿真設計

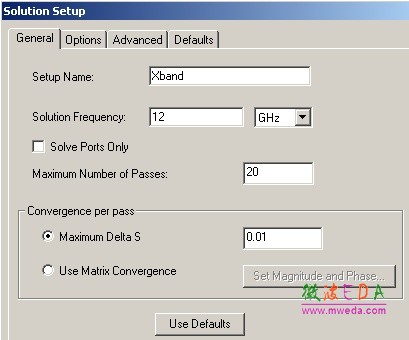

    i. 插入一個新的求解設置，以這個波導濾波器為例，如果需掃頻頻帶為 8～12GHz 的話，選擇12GHz 為求解頻率；

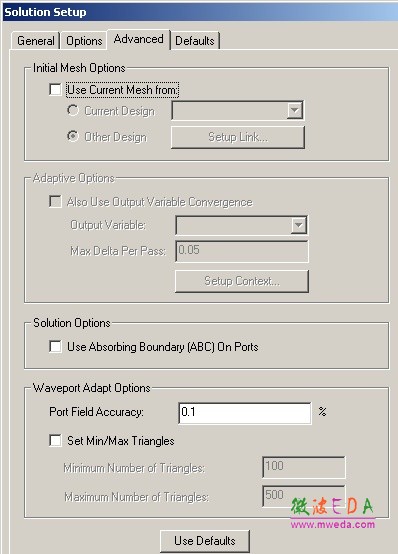

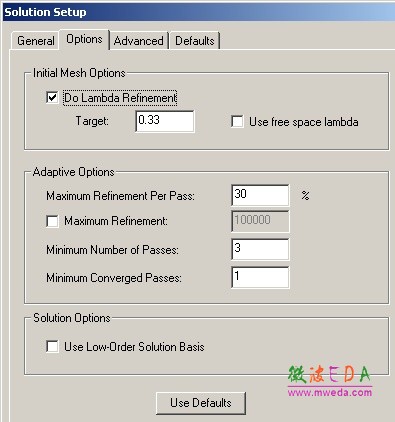

    ii. 為了避免與后面在 Ansoft Designer 中的仿真產生累積誤差，在 HFSS 中 需設置較高的求解精度：Maximum Number Of Passes（最大迭代次數）= 20；Maximum Delta S（S 參數矢量差的最壞值）= 0.01；Maximum Refinement Per Pass （每次迭代最多增加的網格量占上一次網格量的百分?jǐn)?shù)）= 30 ；Minimum Number Of Passes（最小迭代次數）= 3 ；Port Field Accuracy （端口求解精度）= 0.1% 。
