Iris 波導濾波器的HFSS和Designer協同仿真設計

    HFSS 中的變量被傳遞到 Ansoft Designer 中之后，都顯示為基本單元的屬性。進行優化之前，要重新設置變量。

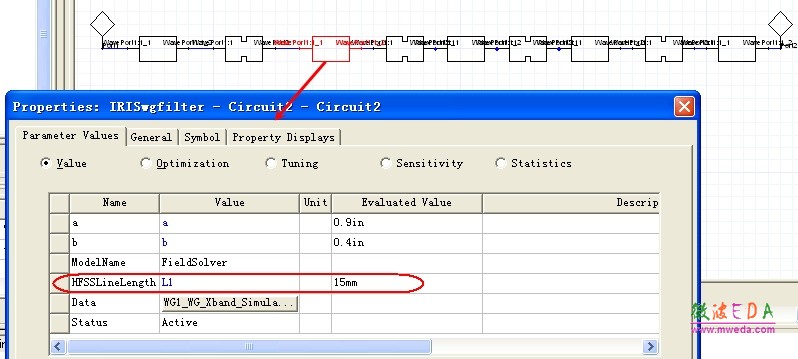

    下面我們以優化IRIS 間的距離為例。根據IRIS 帶通濾波器結構對稱的特性，5 段空波導的長度可以如下分別定義變量為 L0, L1, L2 ；其中L0 的長度與帶通特性無關，我們只需要優化L1 和L2 即可。

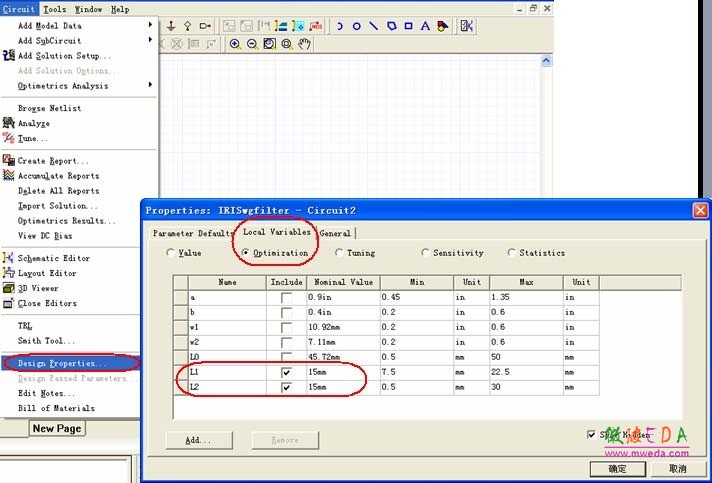

    設置優化目標之前，要先選定參與優化的變量。如下圖所示，“design properties” 的“l(fā)ocal variables”中將L1 和L2 勾選。另外，為L1 和L2 設置適當?shù)某跏贾担�以及取值區間也會提高優化效率和效果。

    接著定義優化設置。在Optimetrics中 add 一個Optimization。

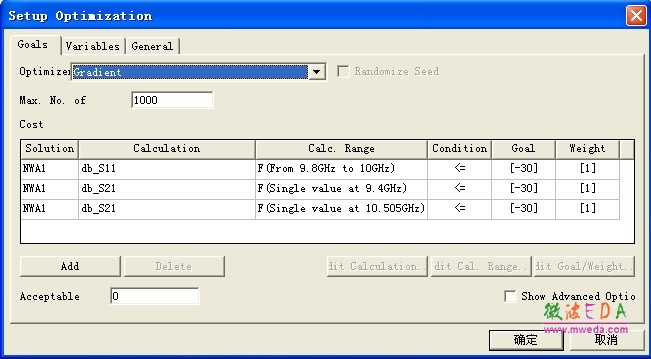

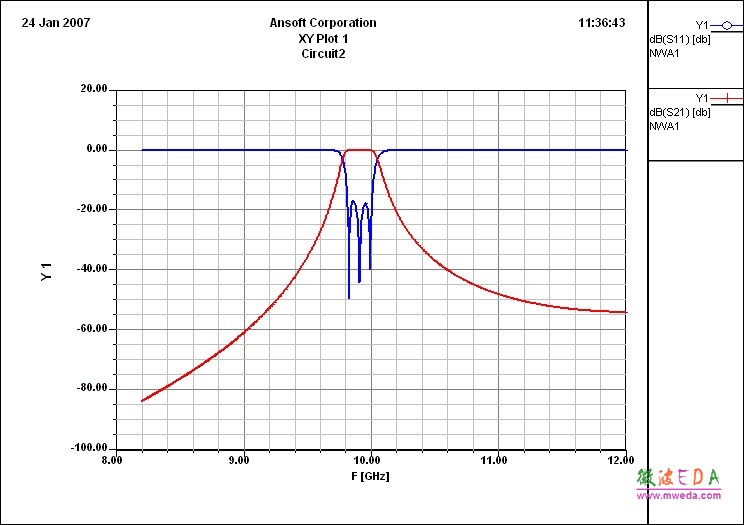

    如下圖所示，一個優化設置中可同時包含多個優化目標，并且可同時對多個變量進行優化。（優化設置中的更多細節功能這里就不再贅述了，請參考 online help）
