貼片天線陣列CST仿真設計實例（1）

平的矩形金屬片或“貼片”組成，安裝在用作接地平面的較大的金屬片上。相控陣是可掃描的陣，其中無線電波束可以被電控，而無需物理旋轉天線。該陣列結合了許多小型天線，可實現有效的高增益。工程應用包括廣播，雷達，空間通信等。

使用Antenna Magus合成S頻段頻率的貼片天線，使用CST陣列任務使用此單元構造和分析陣列。

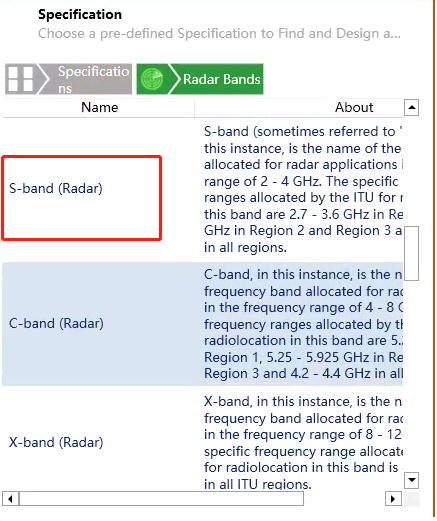

首先打開天線庫，選擇雷達波段，選擇S波段，如下圖所示：

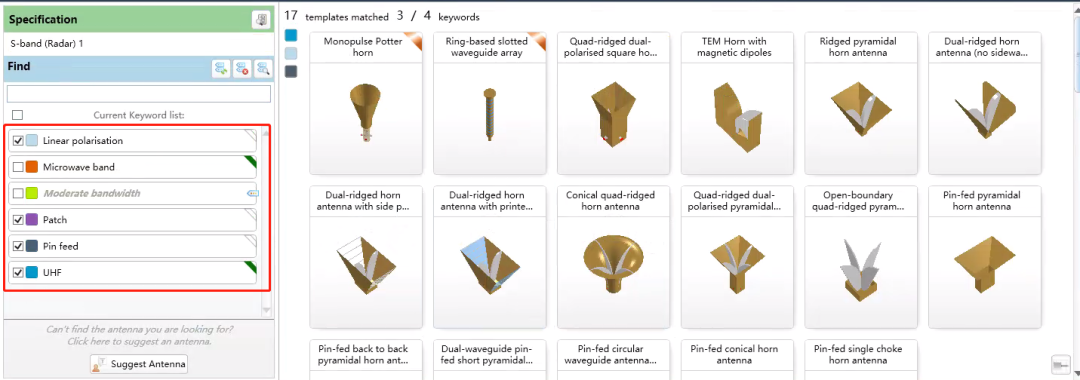

所選規范返回數百種拓撲。通過輸入3個關鍵字（包括Patch、Linear Polarisation、Pin Feed）來完善規格搜索，如下圖所示：

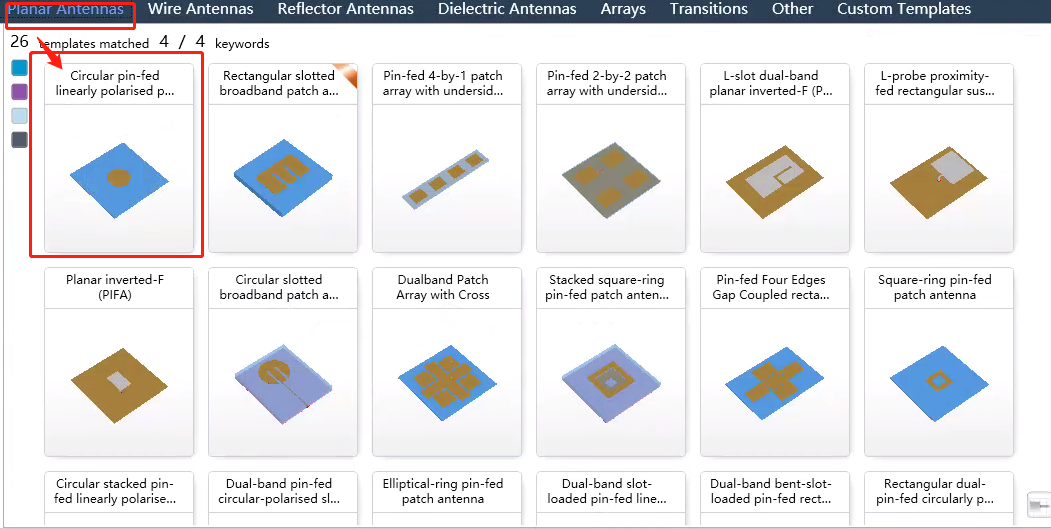

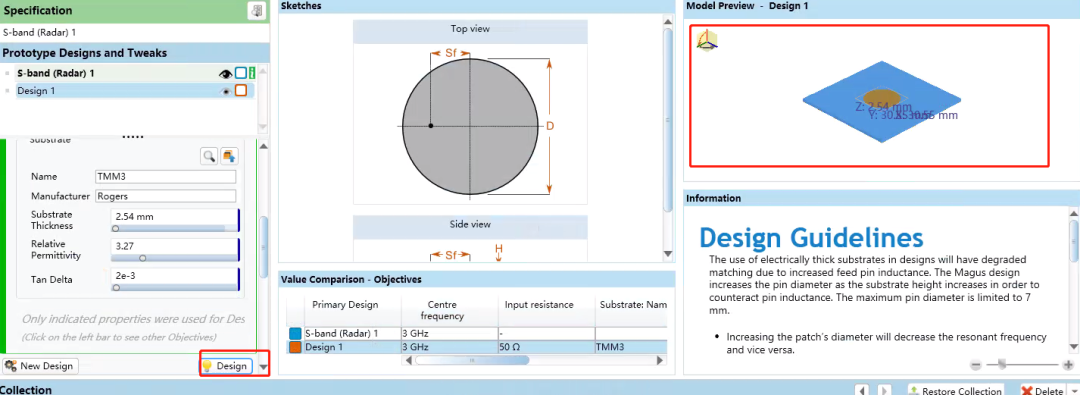

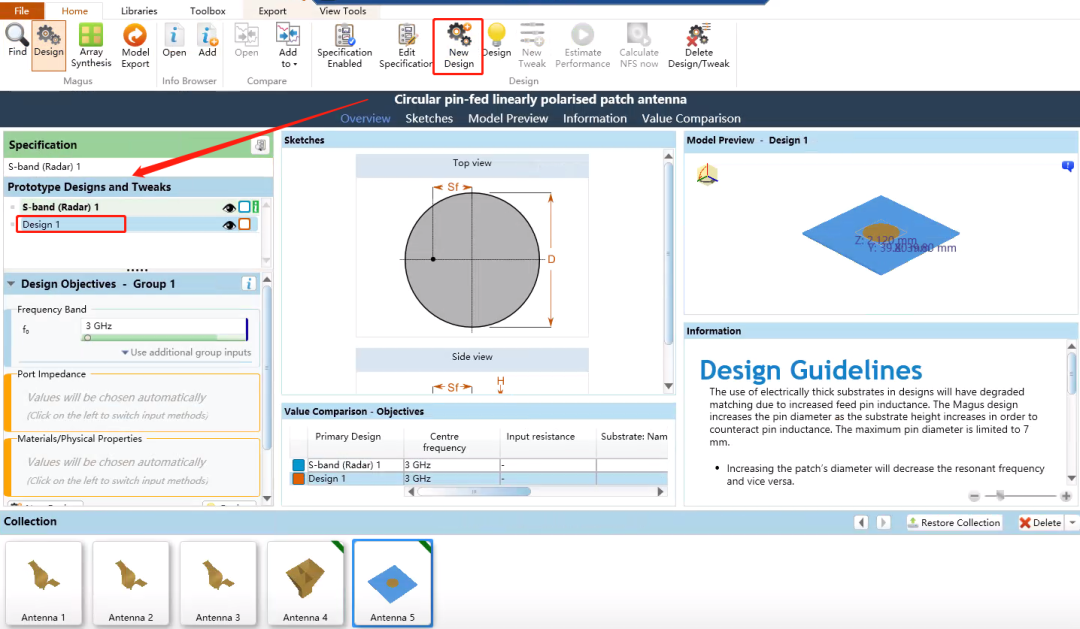

本次講解中將使用圓針饋電線性極化貼片天線。如下圖所示：

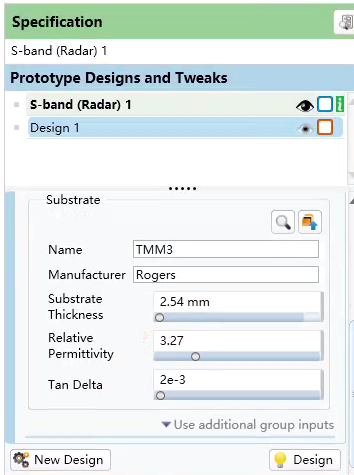

通過單擊左垂直的橙色功能區，將端口阻抗指定為其他設計目標。設置Rin = 50歐姆。

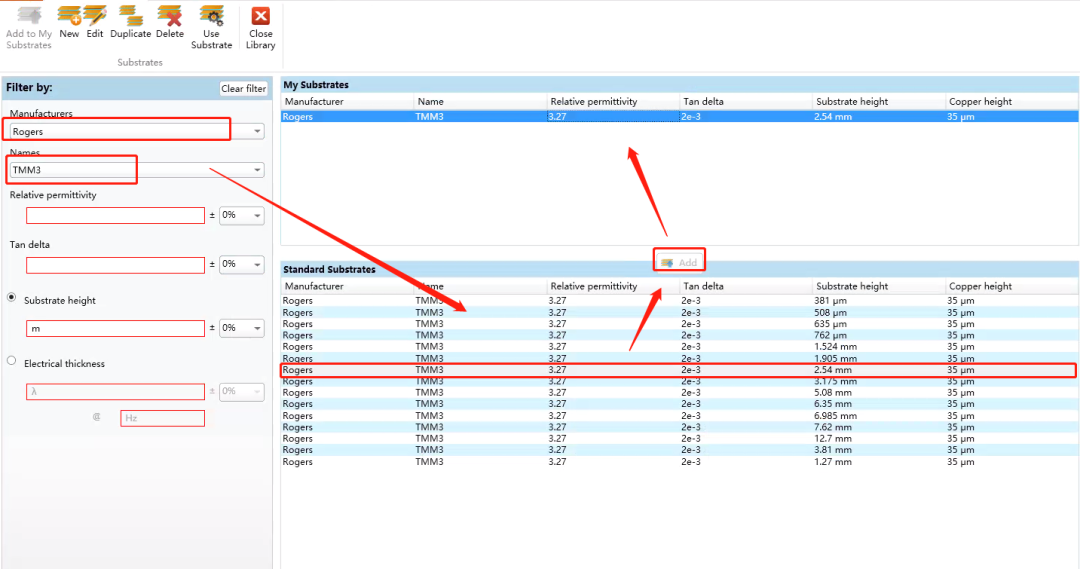

通過單擊左上角的橙色色帶，將貼片基材的材料指定為其他設計目標。

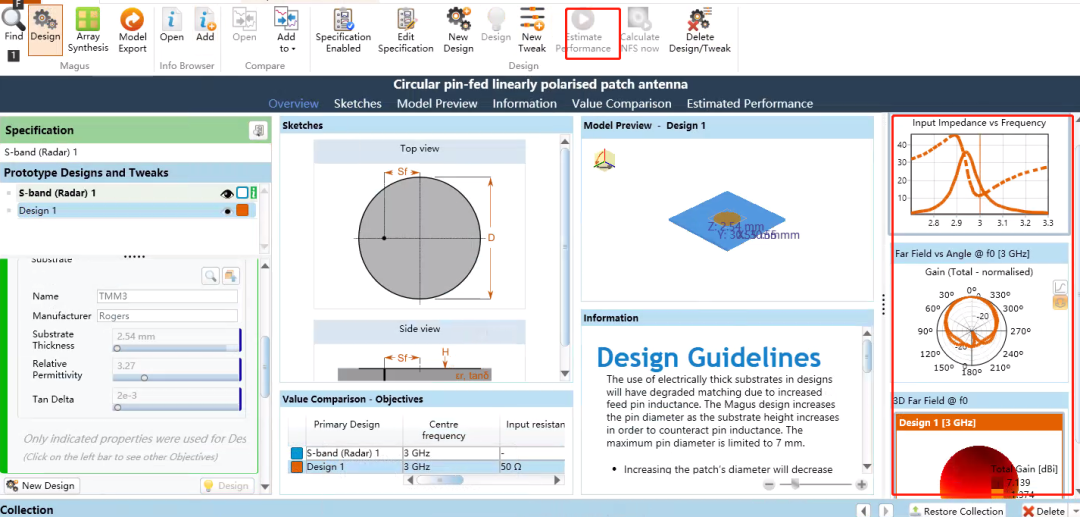

估算效果，可以快速估計S參數和Farfield天線的性能。如下圖所示：

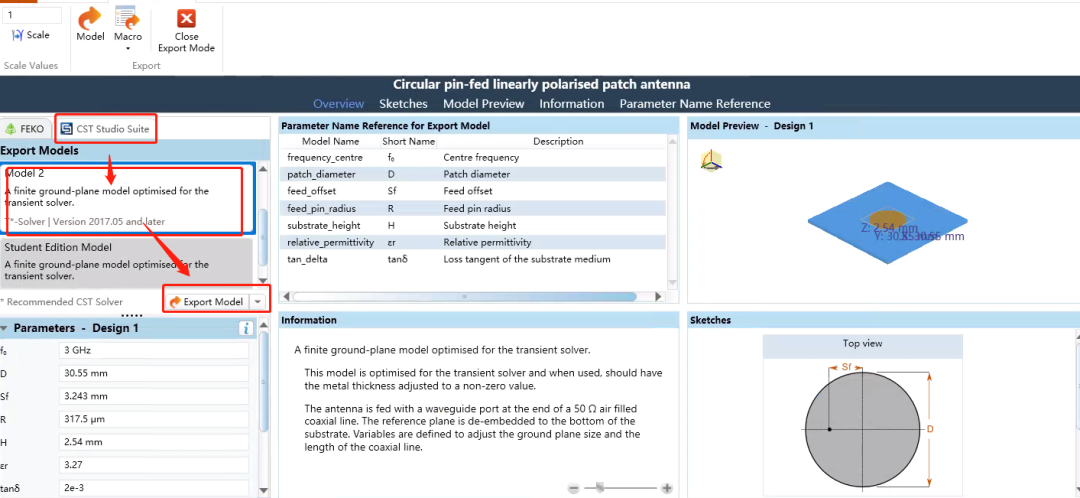

導出模型，如下圖所示：

打開導出模型

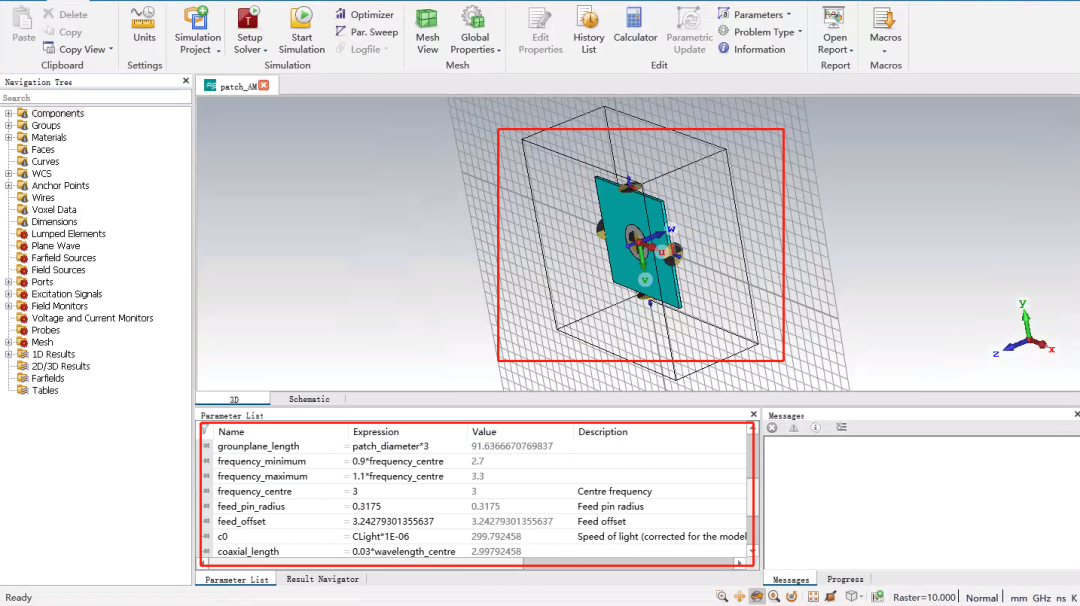

使用CST Studio Suite打開patch_AM.cst。請注意，.cst模型是完全參數化的。

EM項目設置

從Antenna Magus導出文件時，將配置所有EM項目設置。

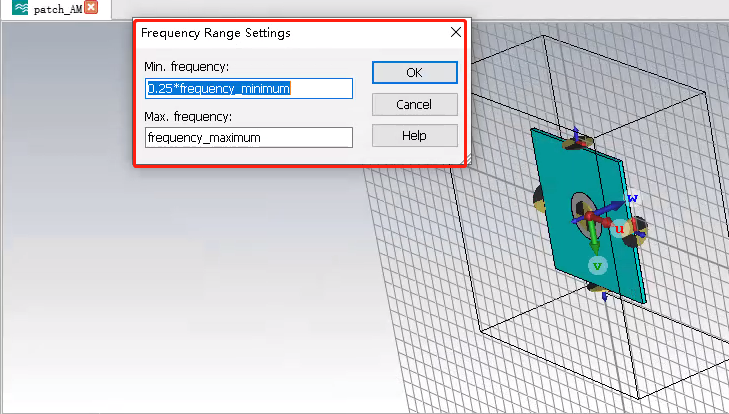

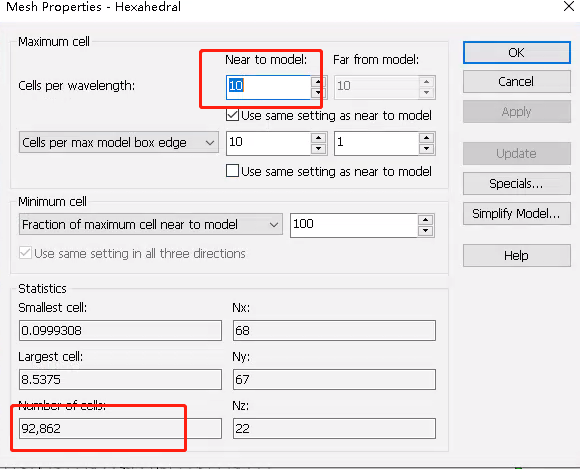

劃分網格，如下圖所示：

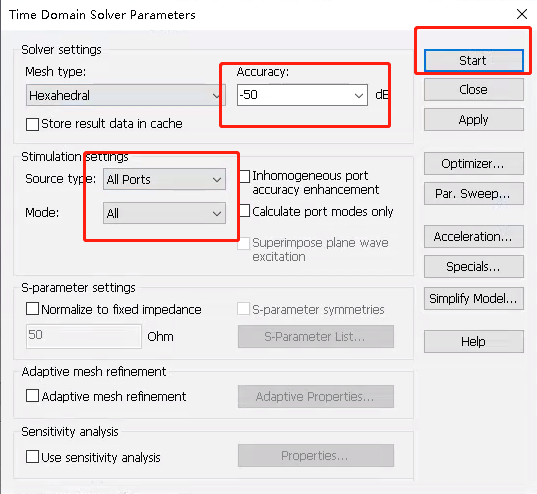

求解設置，如下圖所示：

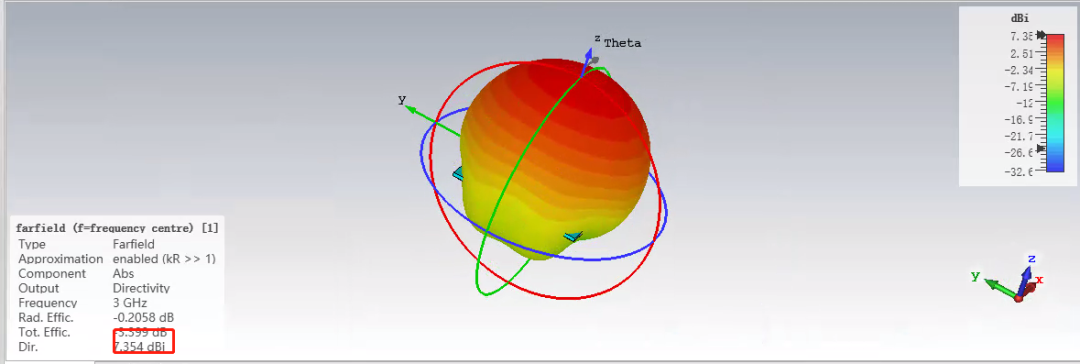

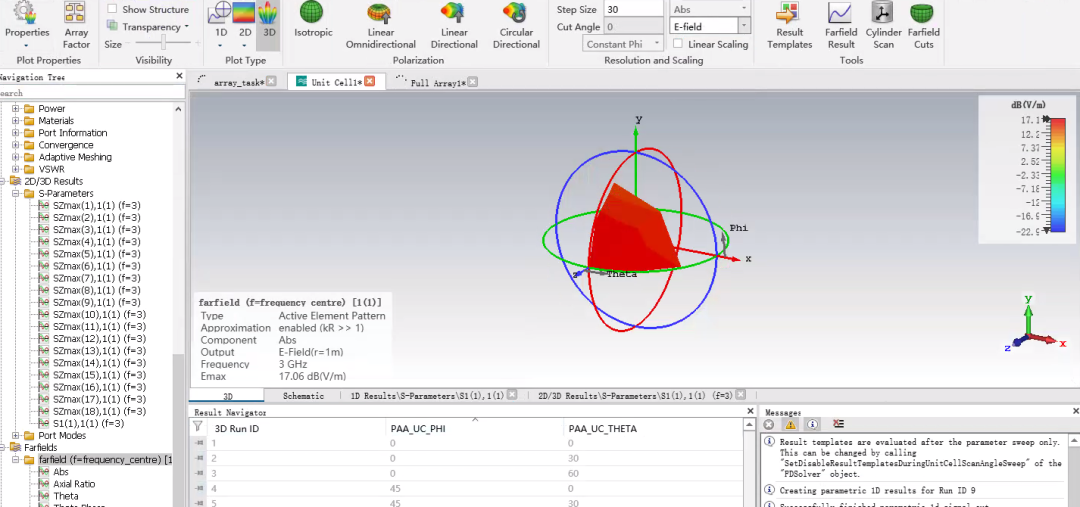

遠場方向圖查看，如下圖所示：

貼片天線是定向天線，其主瓣指向寬邊方向。

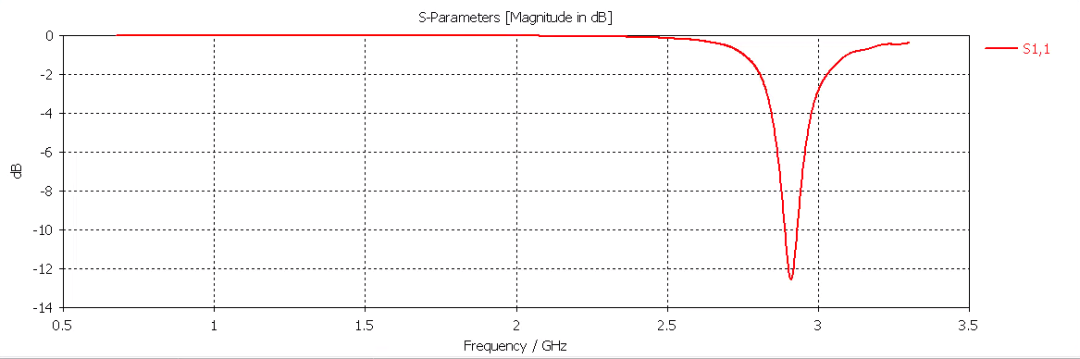

S參數，最初的Antenna Magus設計接近指定頻率。為了將最低頻率移至3 GHz，需要稍微調整貼片。

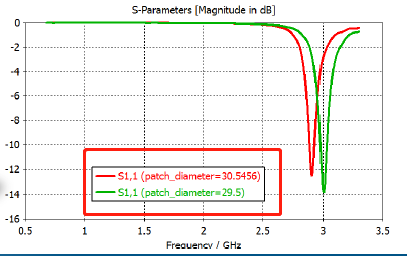

如果貼片的直徑減小，則諧振頻率會以更高的頻率移動。如下圖所示：
