CST“Farfield Result”后處理模板的應用

來源：廣州浦信系統技術有限公司更新時間：2024-06-23 閱讀：

對于CST用戶，特別是天線工程師而言，“Farfield Result”后處理模板是最常用的后處理模板之一。本期內容將介紹遠場后處理模板的界面設置和應用。

文章從以下四個部分介紹遠場后處理模板：

1.遠場后處理模板自帶案例簡介。

2.基于單頻點或寬頻遠場數據進行后處理。

3.影響“Result value”可選項的因素。

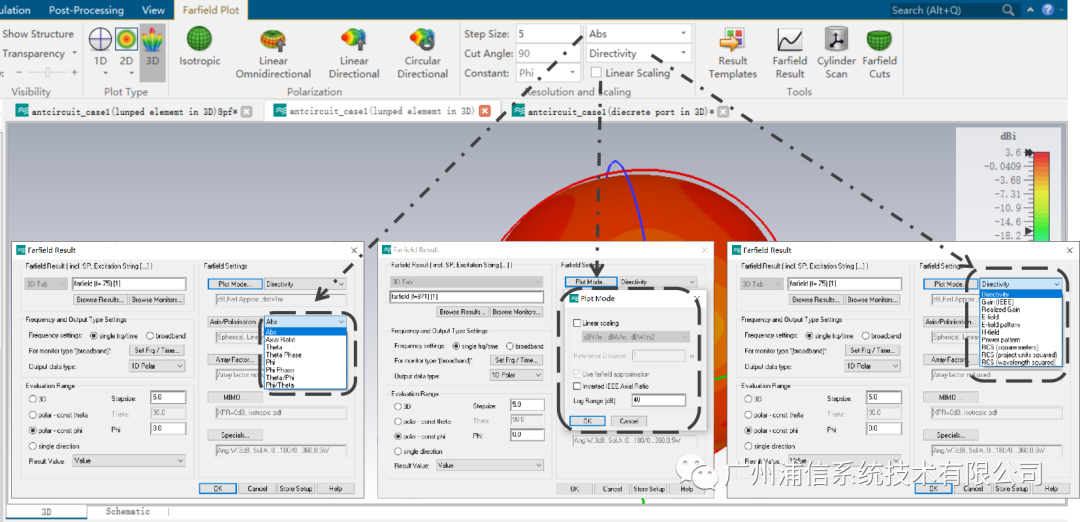

4.將“Farfield setting”和遠場界面一一對應。

下面對上述四個部分展開介紹。

1.遠場后處理模板自帶案例簡介

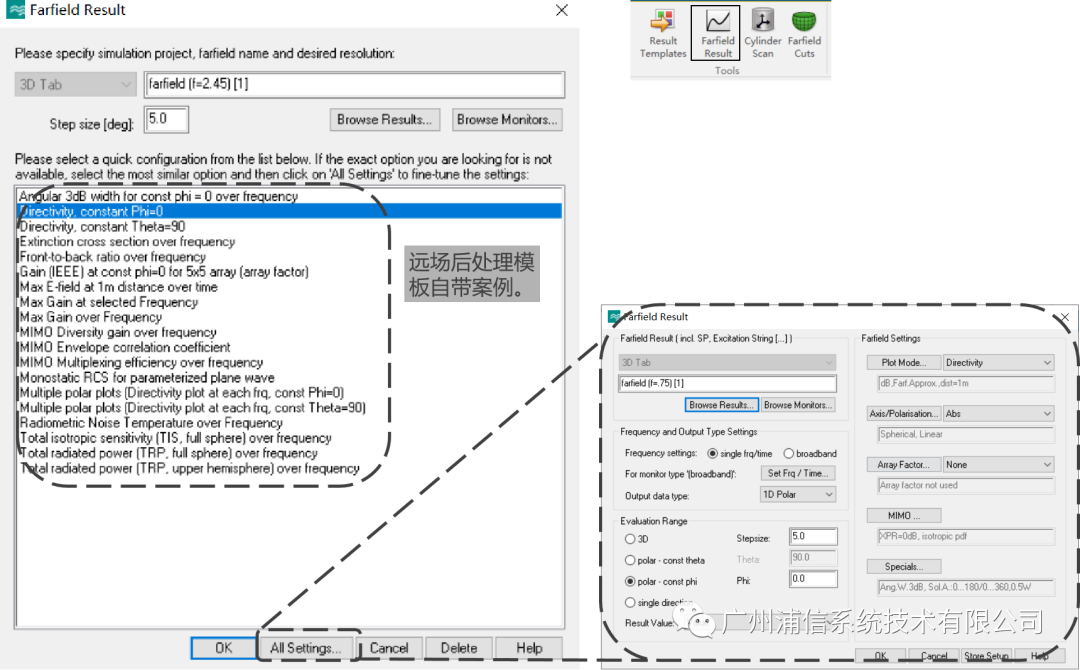

遠場后處理窗口如下圖所示，該窗口需要重點關注的兩個設置是：（1）遠場后處理模板自帶案例；（2）通過“All Settings”按鈕打開遠場后處理設置界面。

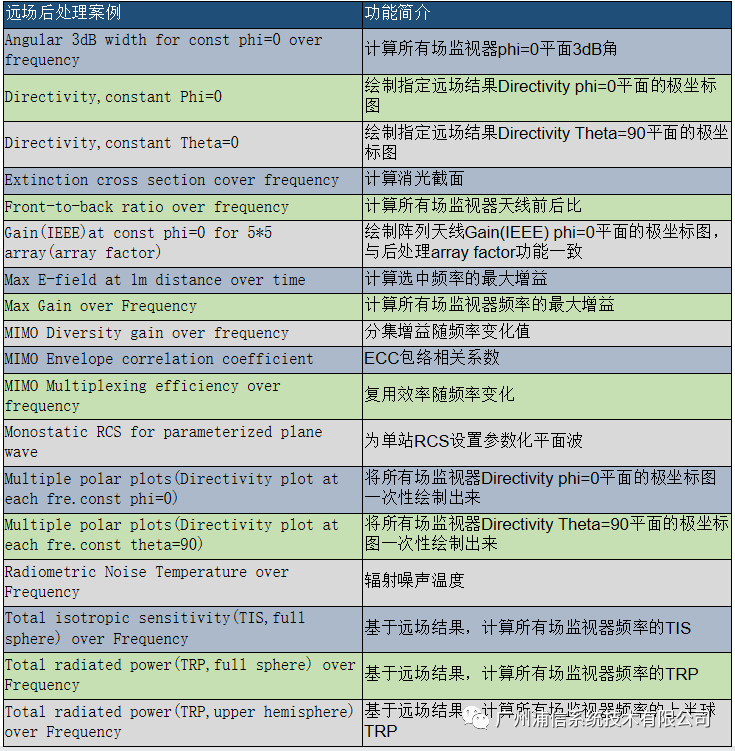

下表列舉了遠場后處理模板自帶案例功能簡介，通過這里自帶的案例模板，用戶可以快速地求解自己需要的遠場數據，同時它們也為我們學習后處理設置提供了很好的參考。

2.基于單頻點或寬頻遠場數據進行后處理

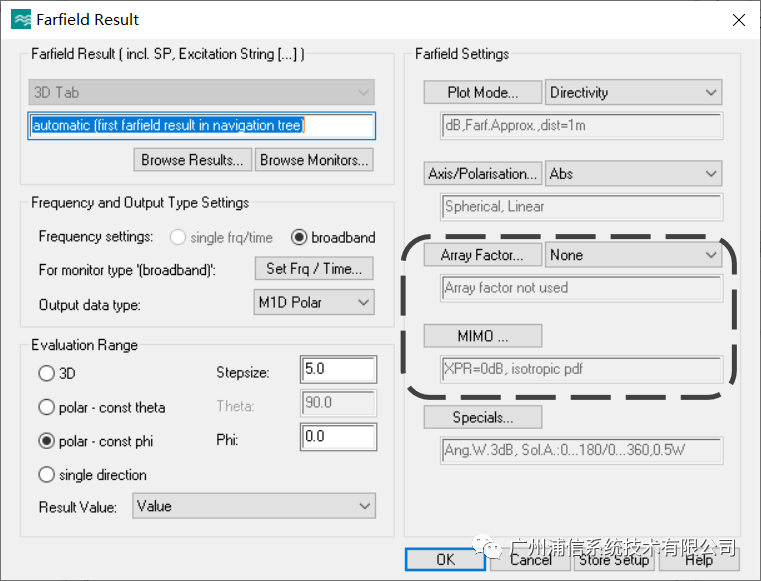

通過“All Settings”界面可以設置更通用的遠場模板。要了解該界面的設置項，我們需要先明確處理的遠場數據是單頻的數據，還是寬頻數據。

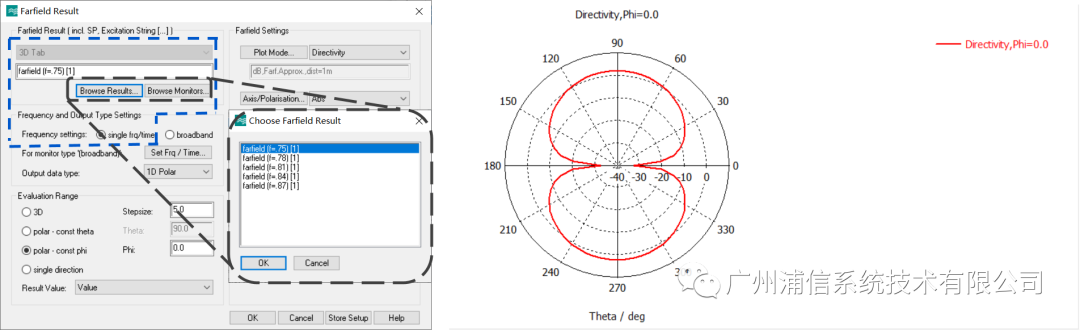

如果“Frequency setting”選項勾選的是“signal frequency”，我們可以通過“Brouse Results”選擇基于哪個頻點的結果進行后處理。

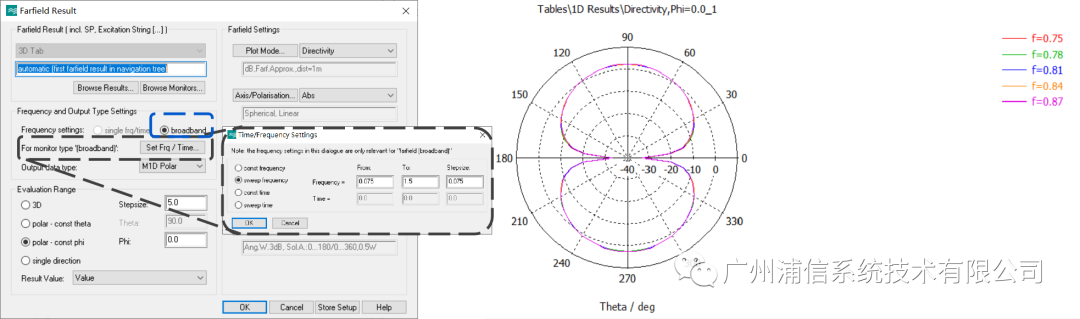

如果“Frequency setting”選項勾選的是“Broadband”,我們則可以通過“Set fre/Time”選擇寬頻的頻率范圍和頻率步長，該設置可以在一個后處理模板中一次性處理多個場監視器的數據。

3.影響“Result value”可選項的因素

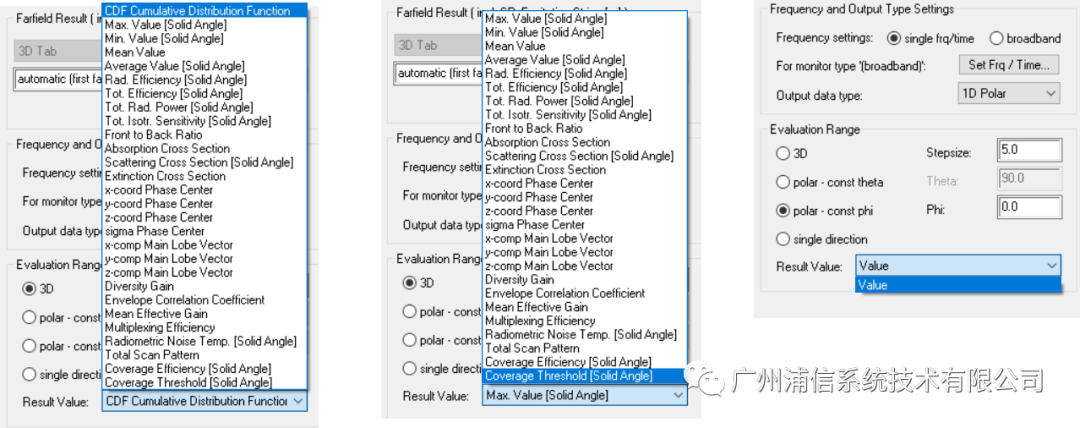

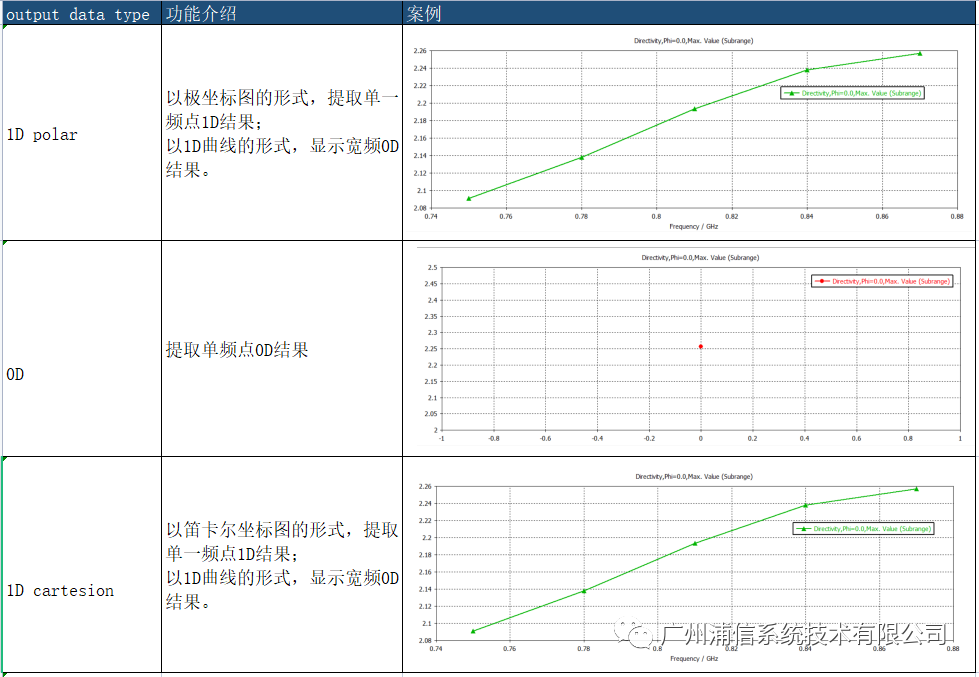

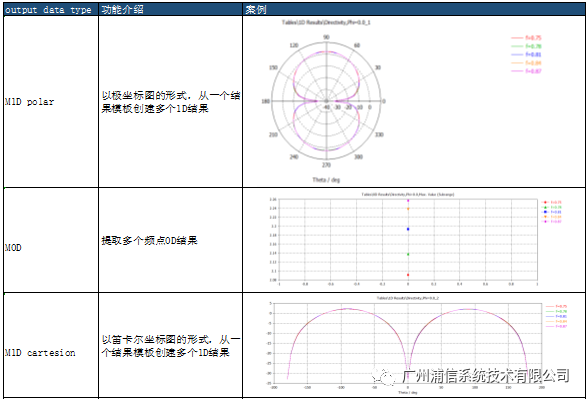

“Result value”選項的內容直接決定了后處理得到的結果。不同設置展開“Result value”下拉菜單看到的可選項會有很大差異，影響“Result value”可選項主要設置有兩項：（1）“Output data type”輸出的結果類型；（2）“Evaluation Range”求解數據范圍；

其實這個邏輯很好理解：我們需要明確求解的數據范圍是基于3D、平面還是0D的遠場數據；輸出的結果是什么形式的結果。
